Сообщений в теме: 161

[Romick]

Отличный аппарат!

[Romick]

Весна уже не за горами! Есть новые проекты у кого?

[Romick]

Здесь полнейшая тишина...

[Romick]

Итак, господа-товарищи, дабы не плодить новых тем начинаю писать этапы создания моей реплики мотоцикла BMW R75 Europe в этой теме. Фоток у меня огромное количество. Есть все этапы создания этого проекта. Так что буду выкладывать по мере описания проведения работ. В данный момент проект готов уже на 85%. Остались по сути мелочи, но в них, как говорится и кроются мышиные норы!))))
Сразу хочу выразить огромную благодарность всем, кто оказывал неоценимую помощь в реализации проекта, к кому я мог обращаться в любое время дня и ночи, кто поддерживал меня морально и принимал непосредственное участие в поиске и изготовлении деталей...

Вадим Вадюлькин! Спасибо тебе огромное за консультации, за подробные фото оригинальных деталей, за поддержку в трудное время, за подбадривающие слова, за одобрение... Это много значило для меня, дало силы к продолжению проекта.

Алексей crx1991! Спасибо тебе огромное за изготовление редких и недостающих деталей для моего мотоцикла! Ты великий мастер! Все это ты сделал вручную!!! И при отсутствии этих деталей проект сейчас выглядел далеко не так, как мне этого хотелось!

Вячеслав Лен! Спасибо тебе за консультации, за поддержку!

Леха из Власихи! ))) Тебе спасибо за постоянное проявление интереса к моему проекту! За вопросы, за то, что ты сам стал делать похожий проект и этим самым заставил меня как бы с новыми силами выходить на финишную прямую!))

Спасибо ребятам из Краснодара за изготовление нужных деталей. Вы большие Мастера!

Спасибо Антону из Уфы за изготовление отличного комплекта колес!!!

Спасибо Лехе сварщику из Протвино за все сварочные работы, коих было очень много в этом проекте!

Спасибо Коле Щукину, что дал ненадолго укрытие моему мотоциклу!

Спасибо Сергею, создателю замечательных копий танков МС-1 и Т-1В за помощь в перевозках, поддержку!

Ну и ОГРОМНОЕ СПАСИБО главному воплотителю идеи в жизнь, собравшему этот мотоцикл, постоянно слушавшему мои капризы и просьбы, по несколько раз переделавшему то, чем я был не особо доволен, предоставившему на долгие годы свой гараж, проявившему огромное терпение и всегда относившемуся с юмором к любым трудностям в постройке проекта Дмитрию Пачинскому! Димон, низкий поклон тебе!!! Ты лучший!!!!





Поехали!

Идея создания реплики, ну или вариации на тему, кому как больше нравится, пришла ко мне в далеком 2005-м году. Я поделился ей с известным мастером-реставратором Дмитрием Пачинским. Как оказалось, он тоже давно думал об этом проекте. По телефону мы обсудили мого деталей и казалось в то время проект должен был выглядеть достойно при небольшой переделке. Главное было найти или сделать жирнющие 16-е колеса! Время шло, я уже и забыл о нашем разговоре. Но как-то мне в руки попадает фото рамы, бензобака вилки руля и колеса без резины с ободом от Москвича. Позвонив Диме, выяснил, что он давно уже начал собирать мот. За основу был взят мотоцикл ГАИ М63 с 12-ти вольтовым мотором. Рама была сварена на стапеле без задних амортизаторов, вилка, руль, фара, бак от М72. Колесо только одно 16 в придачу новый баллон 5.00-16. В итоге я выкупил все это у Димы с намерением все это довести до ума. Шло время, но ничего не сдвинулось с места. Не буду описывать все подробности, но заготовка несколько раз после этого побывала у Димы в гараже. Дима даже катался на одиночке по территории ГСК. Потом я отдал все это в покраску. После покраски мотоцикл простоял у человека долгих 10 лет! И уже после звонка от владельца гаража и сообщения о том, что гаражи будут сносить, я забрал все, что осталось от мотоцикла и перевез опять к Диме!))) Ну и после этого я решил уже доделать этот проект!)))))))))))

[Romick]

Фото чуть позже. )))

[Romick]

Вот в таком виде мот приехал ко мне после 10-тилетнего простоя.

Сообщение отредактировал Romick: 22 мая 2022 - 10:50

[Romick]

Эти фото 4-х летней давности.

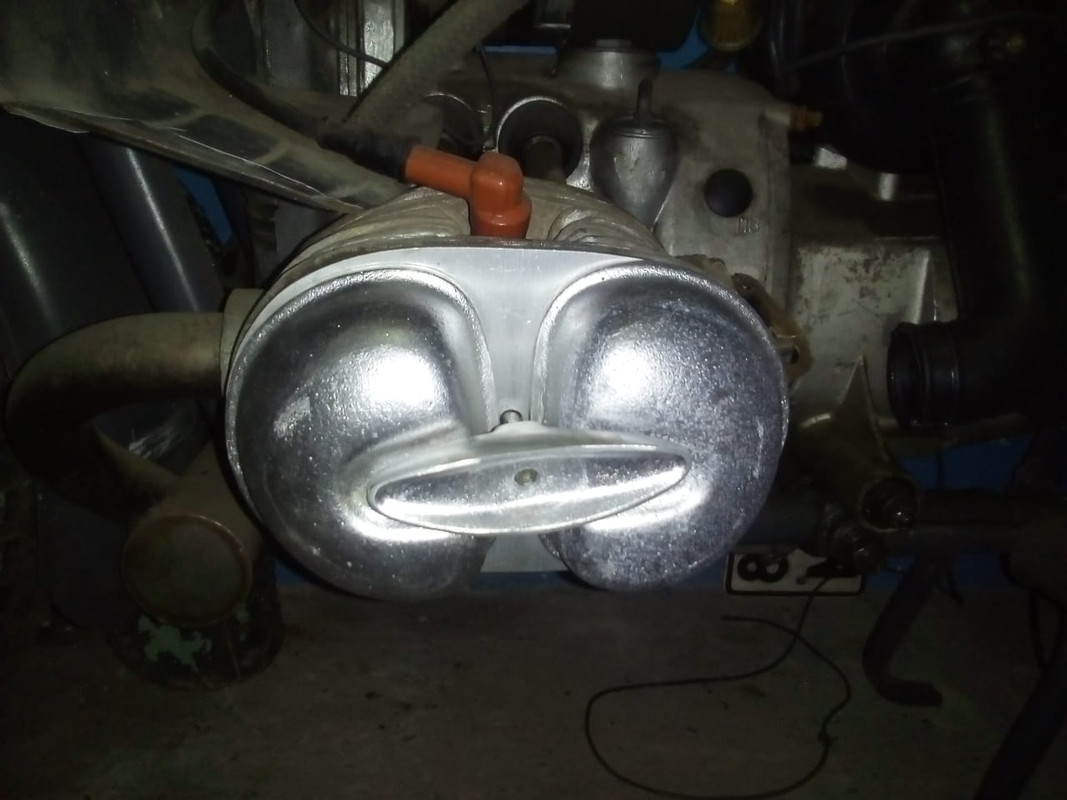

Кожух на глушителе оригинальный. С него и начался этот проект.

Сообщение отредактировал Romick: 22 мая 2022 - 10:59

[Romick]

Пришлось заново собирать и подбирать весь необходимый крепёж.

[Romick]

Пропали обратки, карбы,ещё много чего по мелочи. Хотя когда-то мот ездил.
Очень много времени ушло на поиски хороших колёс, которые были бы похожи на оригинал. Нашёл мастера в Уфе. Антон делает колёса для кастомных мотоциклов из автомобильных до каток разных размеров. Ступицы решили сделать ураловские, предварительно срезать края и приварить пластины по аналогу эмочных тарелок.





Ступицы после чистки щёткой на дрели.

Сообщение отредактировал Romick: 22 мая 2022 - 11:18

[Romick]

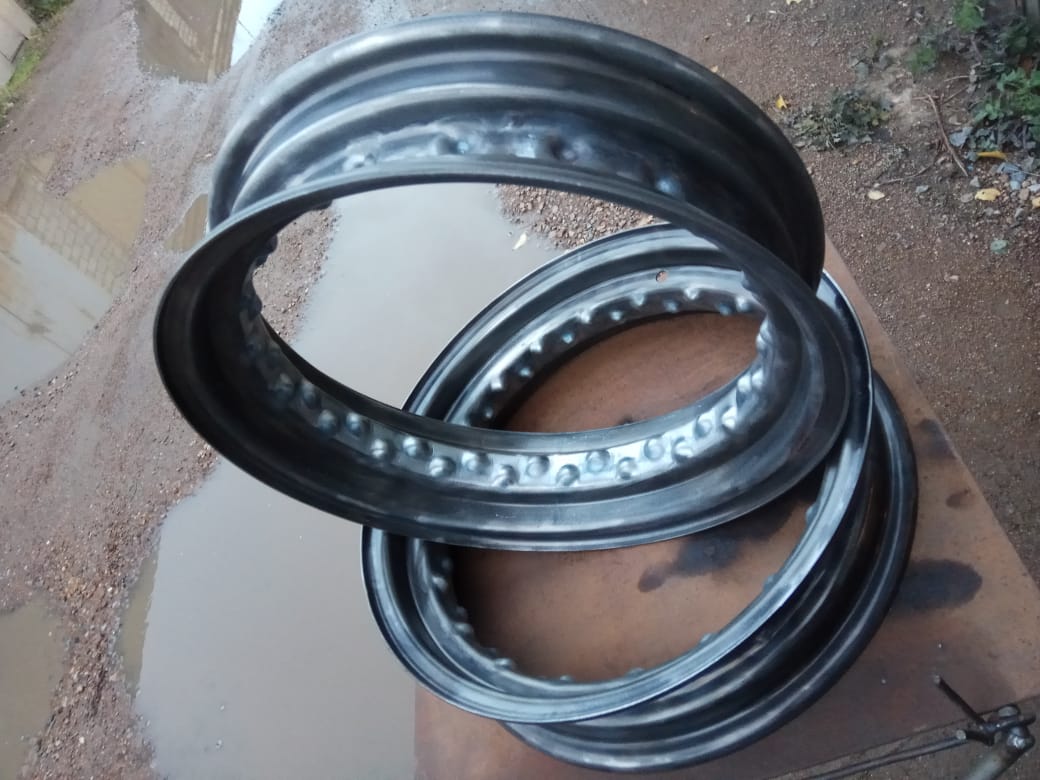

Обода от автомобильных до каток R16...
Обработка металл щёткой, поклёвка и сверление отверстий.




Спицы пришлось обрезать под размер обода, делать на катку и нарезать резбу.


А итоге я получаю комплект из 4-х совершенно одинаковых колес. Биение каждого колёса меньше 0,5 мм.

[Romick]

Встал мучительный вопрос с резиной. Были старые колёса от Москвича 401. Но резину снимать оттуда не представлялось возможным. Уж очень она была старая и сухая. Нужна была зубастая резина, которая поместилась бы в переднюю вилку без переделки и не мешала бы кардану. В вот она! Китайский баллон для заднего колёса китайского эндуро! Размер 130/90-16! После замеров обода, вилки и уточнения размеров с продавцом еду в Пушкино в магазин питбайков. Вот она!







Вот оригинал с боку! Меня китайская резина по схожести вполне устроила.

[Romick]

После покупки 4-х камер от Нивы, колёса собрали полностью.

[Romick]

Назад колесо встало отлично! Нигде ничего не цепляло. А вот спереди левым боком резина упёрлась в кожух вилки да так, что колесо было не сдвинуть с места!









фотохост

[Romick]

Подкладывали разных шайб и втулок, замена опорника не решило проблему. Было решено спиливать опорник в местах соприкосновения левого пера вилки и суда, предотвращающего приворот опорника. Попали в размер со второго раза!))) Колесо встало по центре строго!)))

[Romick]

Фару поставили от Паннонии Т5. Замок зажигания решили оставить, но снять защитный кожух.

Сообщение отредактировал Romick: 22 мая 2022 - 12:51

[Romick]

Эмочный руль не годится совсем для этого проекта. Примерили оригинальный руль от BMW R12.



Вид показался гораздо лучше. Но встал вопрос со стойками руля. Очень не хотелось лставлять дурацкие изогнутые ураловские стойки. После долгих поисков, которые не увенчались успехом, было решено ставить ураловские прямые стойки, наподобие ижевских. Руль заказали на мотореплике из Польши. Получилось гораздо интереснее.

[Romick]

У ребят из Запорожья заказами комплект крышек на головки цилиндров. Решили их красить в основной серый цвет мотоцикла.

[Romick]

Бардак в бензобаке решили приподнять на 3 см.

Сообщение отредактировал Romick: 22 мая 2022 - 13:25

[Romick]

Заказали в мотореплике резиновые ручки, обратки Магура, эмблемы 3 шт под покраску BMW.

bmp картинки

[Romick]

На переднее крыло приделали рыбий хвост.



Заказал на алиэкспрессе комплект фонариков.



Качество вполне нас устроило. Металл крепкий и всё сделано ровно.
