Сообщений в теме: 161

[Romick]

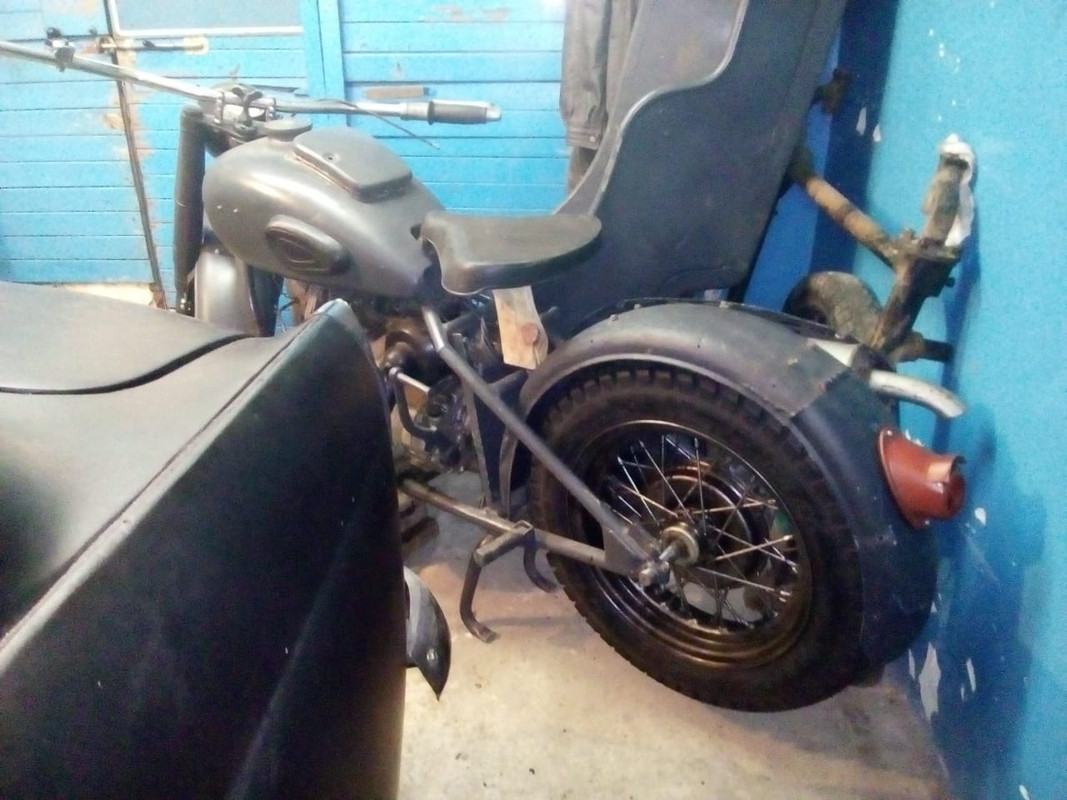

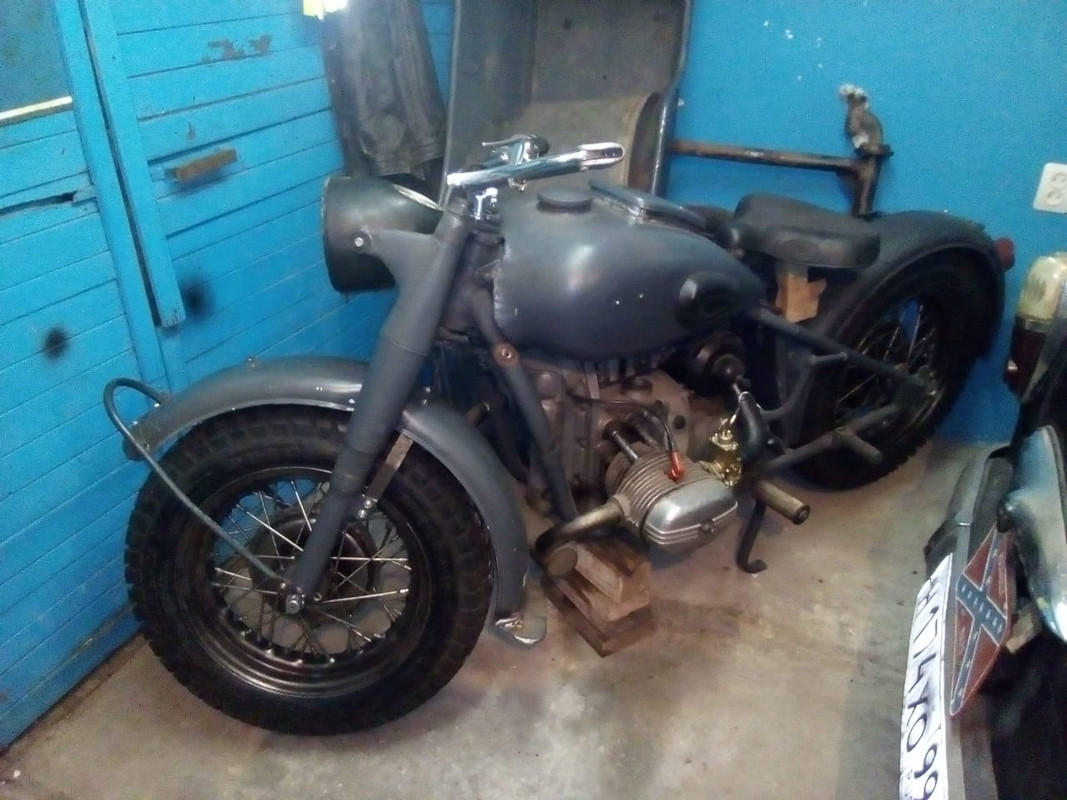

Силуэт реплики начинал уже вырисовываться...





Прикрутили через резиновые накладки эмблемы.

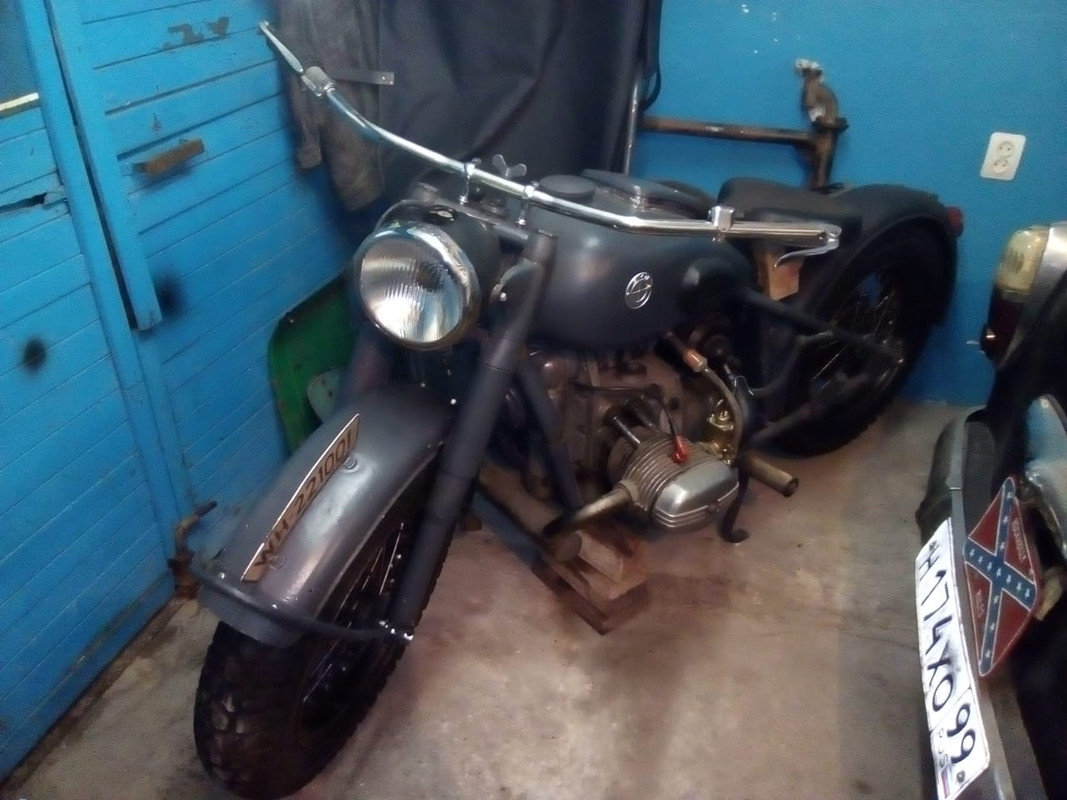

Поставили стекло с отражателем на фару.

[Romick]

Позвонил Вадим Вадюлькин и предложил переделать штатную эмочную горловину бензобака на более широкую, как у оригинала. С этого момента сборка переходит на новый уровень! Горловина подходит от бензобака BMW R35. Поиски донора не привели ни к чему. Баки в хорошем состоянии предлагали за не вполне гуманные цены, а копаные были всё в труху. Ещё нужна была крышка без эмблемы BMW, как на оригинале. Дал я объявление на этом форуме. Через некоторое время откликнулся Леха из Минска crx1991 и предложил изготовить горловину с крышкой заново! После общения в личке Леха предложил ещё сделать номера по оригиналу, грязевые щитки на колени.

[Romick]

Пока Леха всё это делал, мы попутно пробовали сделать бугели на крыло переднего колёса и табло спидометра. У оригинала шкала табло идёт снизу и работает по типу как на ИЖ ПС. Но у пса спидометр другого размера и формы. Табло с мото реплики не подошло под ураловские спидометр. Хотелось рабочий спидометр с похожим табло...




Для бугелей использовали трубы диаметром 20 мм на нижний бугель и 18 мм на верхний. Ровно согнул нам их под наши размеры Дима Щёголев из нашего клуба, за что ему огромное спасибо!
Примерка...

[Romick]

Решили сделать наклейку путём шелкографии. В реале её немного заставили. Сделали белый цвет цветом топлёного молока. Наклеили на ураловские табло.

Сообщение отредактировал Romick: 22 мая 2022 - 14:40

[Romick]

В итоге получилось так.



Из-за особенностей фары от Паннонии без переделок пришлось использовать ураловские спидометр.
Тем временем решили выкатить мот на улицу.

Сообщение отредактировал Romick: 22 мая 2022 - 15:06

[Romick]

Вышли на ребят из Краснодара. По слухам они творят чудеса! Делают копийные детали на оригинал с нуля. Заказали у них рабочий глушитель.

[Romick]

Глушитель подошёл на наш дурацкий багажник, как будто был всегда на нём.



Примерка без багажника.


Приехала правильная резинка из Польши Drilastic...

Сообщение отредактировал Romick: 22 мая 2022 - 15:45

[Romick]

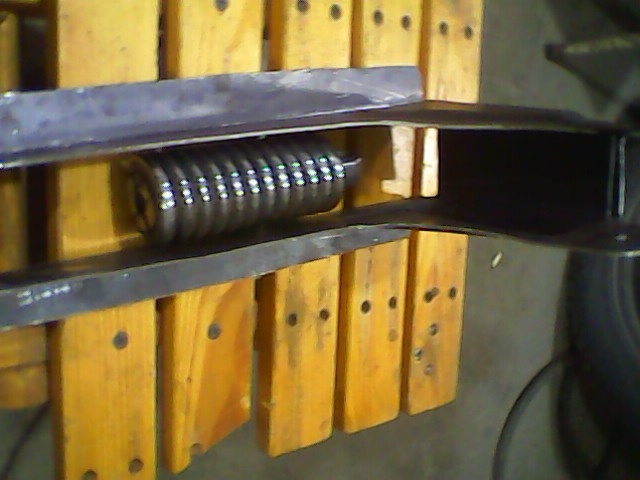

Примерка с пружиной от лифта.)))




В Украине заказали пружины для седла.

[Romick]

Разглядывая всю заготовку меня не покидала мысль, что руль со стойками ну не идёт мне и всё тут! Вроде всё удобно, похоже, но нет... Какой-то руль угловатый чтоли и прямой. И стойки не те...



У оригинала руль более плавный.

[Romick]

Опять обратился за помощью в Краснодар. Попросил стойки, руль, багажник. Не буду здесь переписывать всю переписку, замеры, но в краце багажник делали с нуля по оригиналу, но адаптированный под наши размеры! И вот приходит долгожданное фото! Кронштейн и крюк под сумку очень приятно удивил, оказавшись в комплекте!!!



Справа оригинальный руль от Сахары для наглядности.

[Romick]

Наконец-то я начал немного успокаиваться. Вроде всё шло по плану. Да и после получения и установки на мот, вид у мотоцикла очень преобразился. Конечно не подошла выхлопная труба под новый глушитель. Но этого мы ждали. Сам глушитель тоже не хотел вставать по стойкам багажника с изменённым углом. У оригинала стойки справа короче, чем слева. Но мы его можно сказать натянули на багажник.)))))) Не сразу заметили, но глушитель стал смотреть немного вниз.





Но главное разочарование было в том, что если смотреть сзади на мот, багажник перекосило вниз справа.




В итоге после танцев с бубном и переделки багажника всё встало на свои места!

[Romick]

Вылезла новая проблема. Польские обратки не подошли по размеру к рулю. Пришлось отдавать руль на завод и растачивать развёрткой нужные отверстия. Обратки встали, как родные!


Из Польши пришли ещё одна резинка седла Drilastic и полог люльки из черно-серого брезента без покрытия с дверцей.

[Romick]

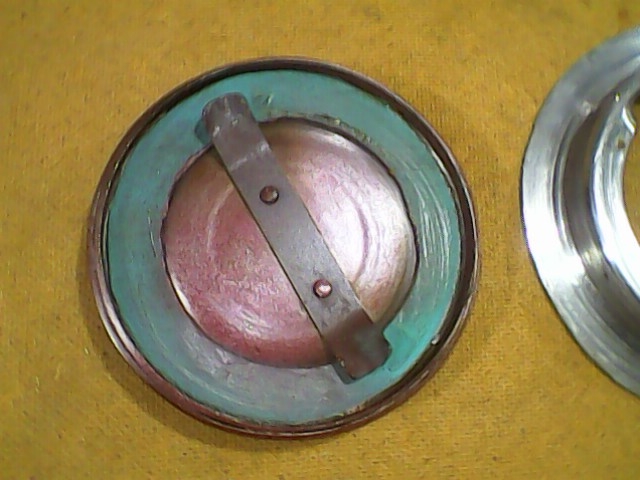

Тем временам Леха crx1991 отправил готовую горловину с крышкой, номерные знаки по оригиналу, щитки с кронштейном под масленку в правом щитке.



хостинг фото







Кронштейн крепления масленки.

Сообщение отредактировал Romick: 22 мая 2022 - 16:51

[Romick]

Глядя на мот, решили немного удленить переднее крыло. Так должно быть больше схожести с оригиналом.


Долго ломали головы, как сделать седла и надеть на них дриластики. И Леха crx1991 предложил сделать точную копию заднего седла BMW R75!

[Romick]

Валик для спины Леха сделал сам путём литья резины в форме.

Сообщение отредактировал Romick: 22 мая 2022 - 17:13

[Romick]

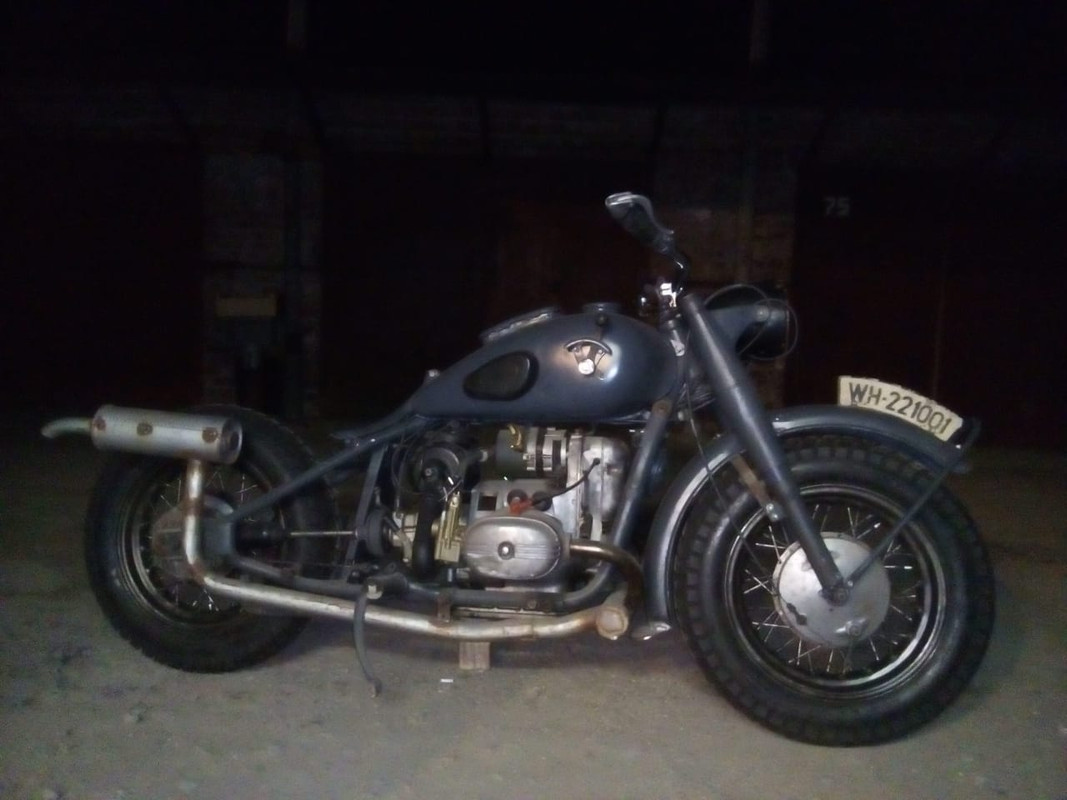

После некоторых манипуляций летом 2020-го года мот стал выглядеть так...



Крыло забрал сварщик удлиннять.

[Romick]

Устал я уже жмакать на клавиши, надо передохнуть.))))))





Но горловина с крышкой оказалась на месте этим же летом!))))

[Romick]

Забрали переднее крыло.

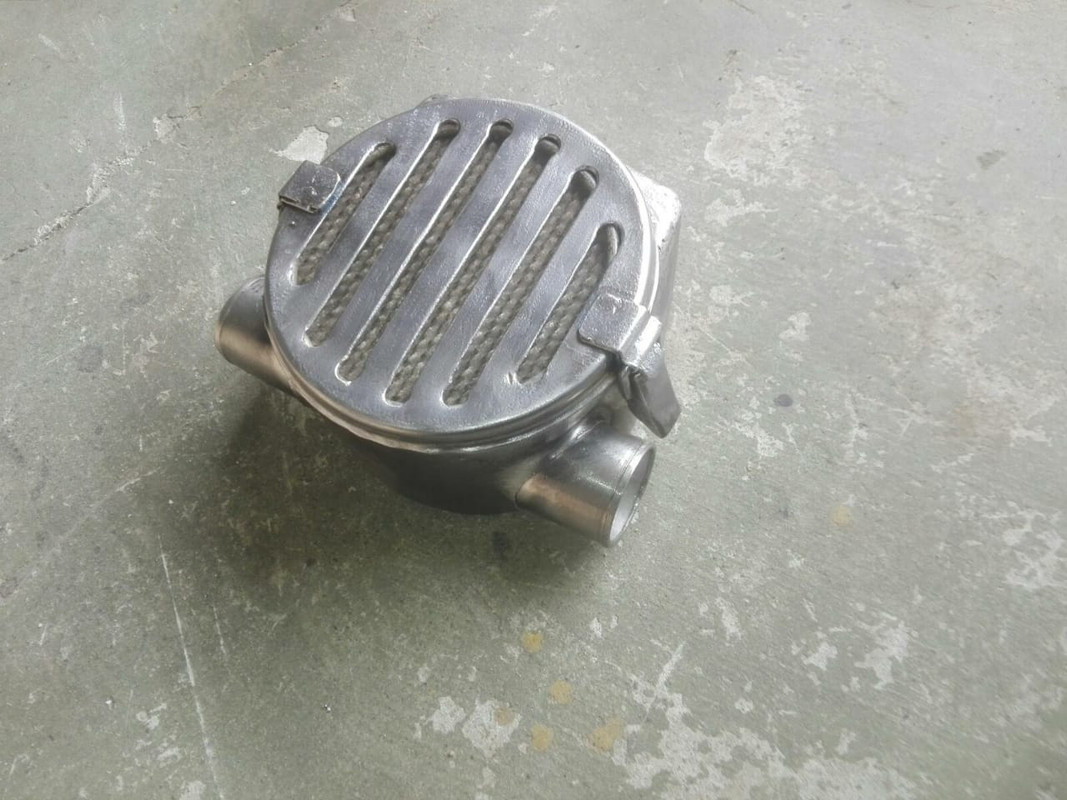

А Леха сделал нам ещё фильтр с оригинальным вкладышем, заготовку под левую дугу, кронштейн сумки на коляску, бугель заднего крыла, кнопку переключения света ближний-дальний с проводкой в тряпочной основе.







фото картинок









С бугелями мот стал выглядеть получше.

[Romick]

Водительское седло. С ним как оказалось была самая большая проблема.

[Romick]

Перепробовали много вариантов. Всё выходило слишком порнушно. Плоский вид сбоку, совсем не похожее крепление.



загрузить картинку в гугл

В общем затею с водительским седлом пока отложили. Если не идёт, нужен перерыв.
Добрались до центральной подставки. Деталь видная и портила весь вид мота.
