[Romick]

В который раз пришлось обращаться за помощью к друзьям, чтоб сняли мерки с подставки.



И мы сделали подставку.


Процесс изготовления бугелей...




Лехина кнопка.)))

[Romick]

Нашёл по случаю пару сумок. Мот задумывался на начало войны, поэтому сумки кожа.




Серёга Бруно подогнал оригинальные замочки под них. За что ему большущее спасибо!

Сообщение отредактировал Romick: 22 мая 2022 - 21:57

[Romick]

Продолжение следует...

[Bruno Lange]

Рома, молодец!

Колоссальная работа!!!

[Romick]

Спасибо, Серёг...


Продолжаем...
В очередной свой приезд сварщик заварил всё лишние отверстия на крыльях и раме. Всё зачистил. Решили вернуться к водительскому седлу. Распилили все, что было до этого и начали мастерить новую основу под седло.








Получалось ещё хуже, чем было до этого. Я не буду переписывать и выкладывать всё фотки проб. Их много и они не интересны, но по времени это заняло месяца 4... В итоге психанув, я заказал кронштейн под седло в Краснодаре под оригинал, который крепится прямо к хребту рамы под бензобаком.это был последний вариант...

Сообщение отредактировал Romick: 23 мая 2022 - 12:57

[Romick]

Получаем вот такой комплектик...

[Romick]

Спилили к херам стойку под седло на раме! Собрали полностью седло и решили примерить. Попутно переделали выхлоп. Удленнили трубу и переделали кронштейн глушителя.











Попутно доделали дугу левую.

free image upload





Закончили глубокой ночью,

[Romick]

У R75 хребет рамы шире раза в 1,5, чем ураловский, поэтому мы решили сварить в хребет втулку шириной по уши кронштейна. Но бензобак от эмки не расчитан на такое крепление водительского седла.



На месте прикинули, как надо выпилить кусок из бака, чтоб всё подошло.




Вобщем нужно выпиливать пол бака для того, чтоб крепление встало по оригиналу.

Сообщение отредактировал Romick: 23 мая 2022 - 13:46

[Romick]

Думали, ломали головы. Сварщик забрал кронштейн и сделал следующую штуку...







Когда всё собрали, решили укоротить уши кронштейна и приварить втулку с сайлентблоком к хребту рамы.





С бензобаком поступили так...






Вобщем намудохались мы с этим седлом... Но всё подошло и встало на место. Нигде ничего не трет, не задевает. Пружина работает отлично!
Прикрутили бак, прицепили раму люли с колесом. Сделали как всегда фото!

pic upload




Недавний первый выход в люди. Хотя мот был только экспонатом, но в целом внешний вид нас устраивает. Ещё надо переделать крыло коляски, удлинить его, поставить правильные фонарики. Спереди закрепить крыло через правильный хомут, сзади сделать кочергу. Корыто забрал сварщик на удаление в задней части рёбер жёсткости. В планах повесть третью сумку. Приделать запаску.

Сообщение отредактировал Romick: 23 мая 2022 - 19:25

[Romick]

На сегодняшний день мот выглядит вот так:

Сообщение отредактировал Romick: 23 мая 2022 - 19:05

[Romick]

В принципе все, что не достаёт на мотоцикле, есть в наличии. Просто нужно время, которого как всегда в избытке. Впереди покраска в серый мат. Я надеюсь в покрашенном состоянии мот преобретет нужный, более похожий вид. Конечно правильнее должы быть эмблемы BMW латунные с цветной эмалью. Но не успел заказать у Поляков. Поэтому пока будем довольствоваться такими, крашеными в цвет мота. Ещё нашёл два карбюратора К38. Они как раз очень похожи на оригинальные от R75. К37 даже больше похожи, но у оригинального мотора карбы стоят параллельно земле и поплавковая камера соответственно стоит ровно. А у верхнеклапанных моторов Урал, карбы стоят немного под углом к земле. От этого пришлось использовать карбы к38к38 от верхнеклапанных моторов, у которых поплавковая камера стоит как раз ровно к отношению земли.





Надеюсь понятно описал.))))))

Конечно в планах на будущее сделать привод на коляску, поставить широкие траверсы. Но это уже будет другая история!)))

Продолжение следует...)))))[/quote]
В принципе все, что не достаёт на мотоцикле, есть в наличии. Просто нужно время, которого как всегда в избытке. Впереди покраска в серый мат. Я надеюсь в покрашенном состоянии мот преобретет нужный, более похожий вид. Ещё нашёл два карбюратора К38. Они как раз очень похожи на оригинальные от R75. К37 даже больше похожи, но у оригинального мотора карбы стоят параллельно земле и поплавковая камера соответственно стоит ровно. А у верхнеклапанных моторов Урал, карбы стоят немного под углом к земле. От этого пришлось использовать карбы к38к38 от верхнеклапанных моторов, у которых поплавковая камера стоит как раз ровно к отношению земли.





Надеюсь понятно описал.))))))

Конечно в планах на будущее сделать привод на коляску, поставить широкие траверсы. Но это уже будет другая история!)))

Продолжение следует...)))))

Сообщение отредактировал Romick: 23 мая 2022 - 19:38

[Romick]

Пишу с телефона, поэтому прошу модераторов удалить задвоение в последнем посте...

Сообщение отредактировал Romick: 23 мая 2022 - 19:42

[lisasever]

Добрый день.

Люблю мотоциклы.

Отличная работа. На радостях от увиденного исчерпал ресурс для положительных оценок на сегодня.

Завтра продолжу. Исчерпывать.

[Romick]

Спасибо!

[vadulkin]

Огромнейшая работа проведена! Когда человек правильно относится к реконструкции, у него не только в сухарке всё по фен-шую! Пусть эта тема будет примером для тех, кто катаясь на касиках, пытается оправдывать свой глупый подход к реконструкции. Рома, зная твой подход к пошиву формы, я не сомневался в твоём настрое на достижение результата. Даже стал переживать, о том, чтоб переключить тебя на оригинальную 75ку. На данный момент, эта реплика BMW R75 является лучшей в России и Ближнем зарубежье.

[Romick]

Вадим, спасибо большое!!!

[Romick]

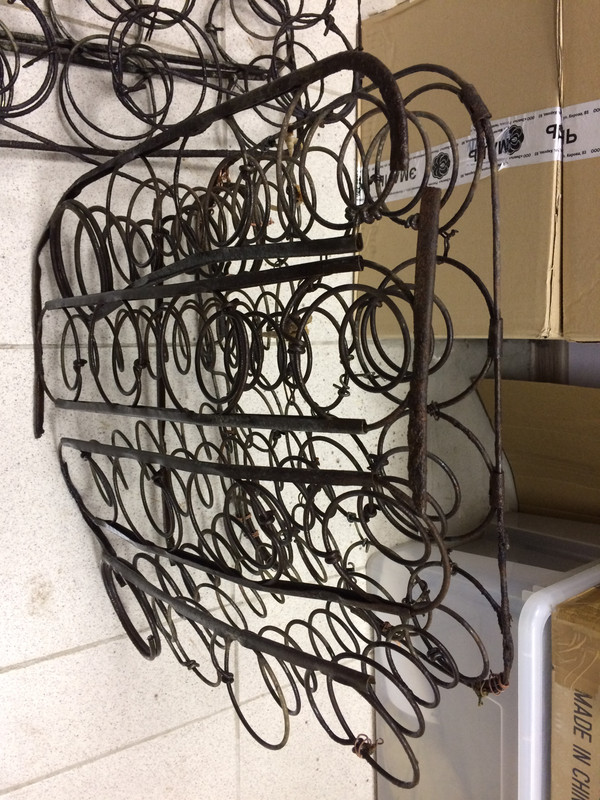

Ещё забыл описать изготовление кресла в Люлю. Вдруг кому-то пригодится. ))) Старое кресло отдал знакомому мастеру в салон изготовления мебели. Он вынул оттуда все пружины. Мне пришлось заменить всё сгнившие элементы на них на новые. Изготовил всё это из стальной проволоки 3,5мм. Всё связал, как было. Подгнил только каркас и соединительные скобы. Всё деревянные детали изготовили заново по образцу. Заменили поролон и обтянули чёрным антивандальным замом. Получилось симпатично...

Сообщение отредактировал Romick: 25 мая 2022 - 15:09

[Romick]

Сообщение отредактировал Romick: 25 мая 2022 - 17:01

[Romick]

Ну вот и убрали рёбра на задней части люли. Теперь жопа плоская, как у оригинала.








Приделали недостающие шпеньки для полога...

[Romick]

Сделали отверстия с пуклевкой в корыте для крепления кронов...
