Сообщений в теме: 117

[Markgraf]

Отлично!
Очень хотелось бы увидеть решение по главной передаче!

[sholtz]

[Markgraf]

Это бортовые это плнятно

[sholtz]

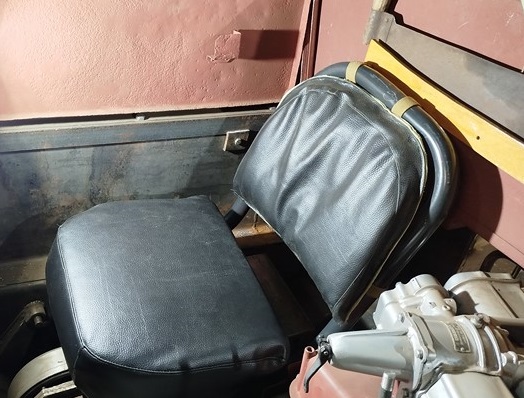

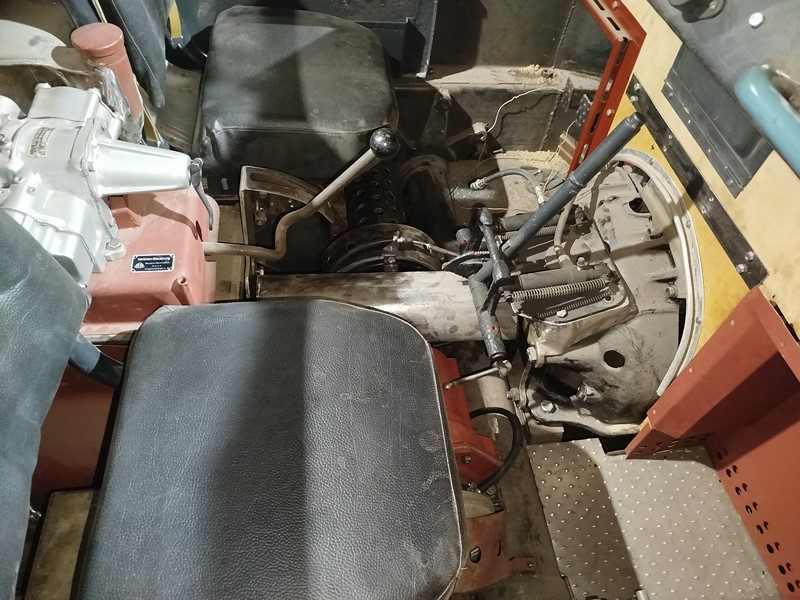

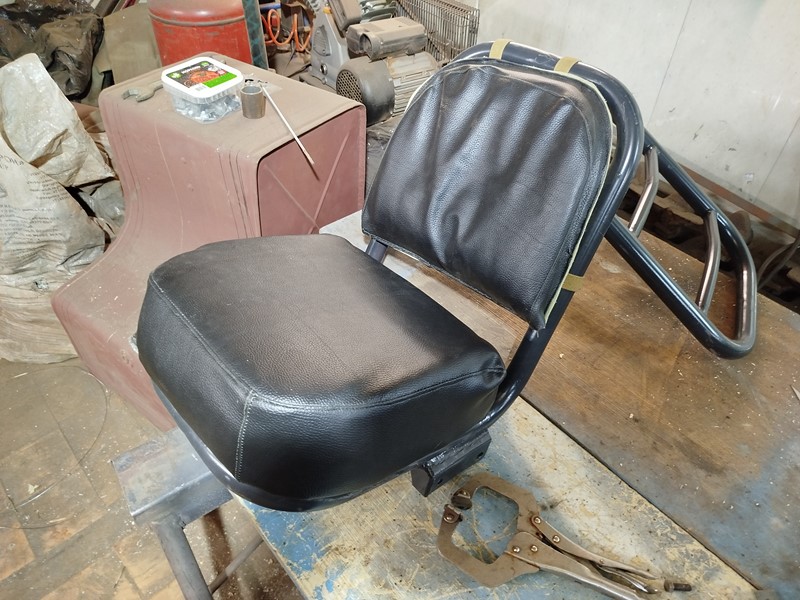

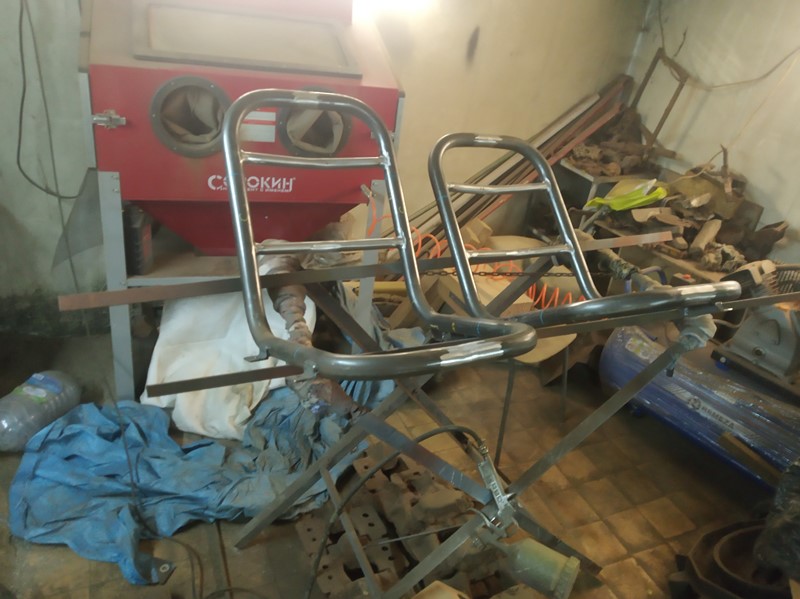

Сиденья готовы









[sholtz]

  Продолжаем работы....

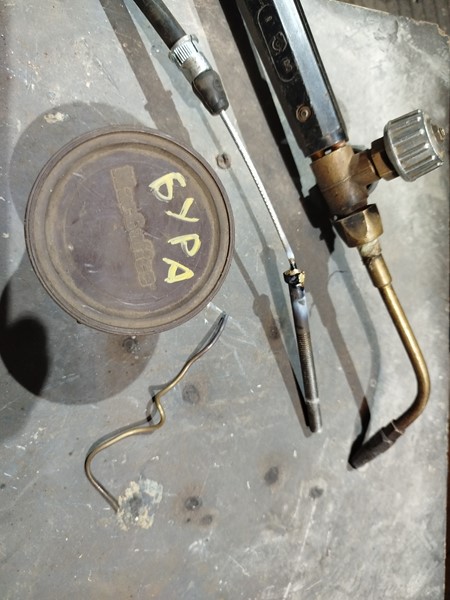

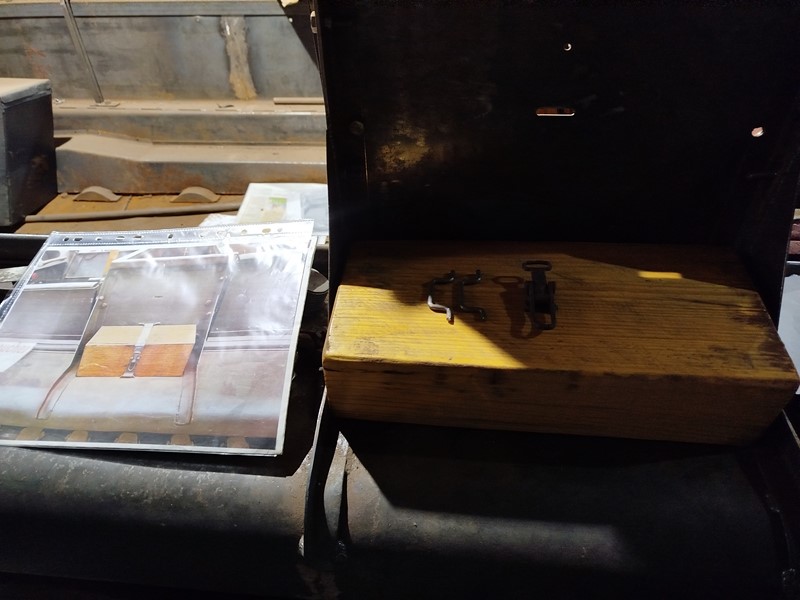

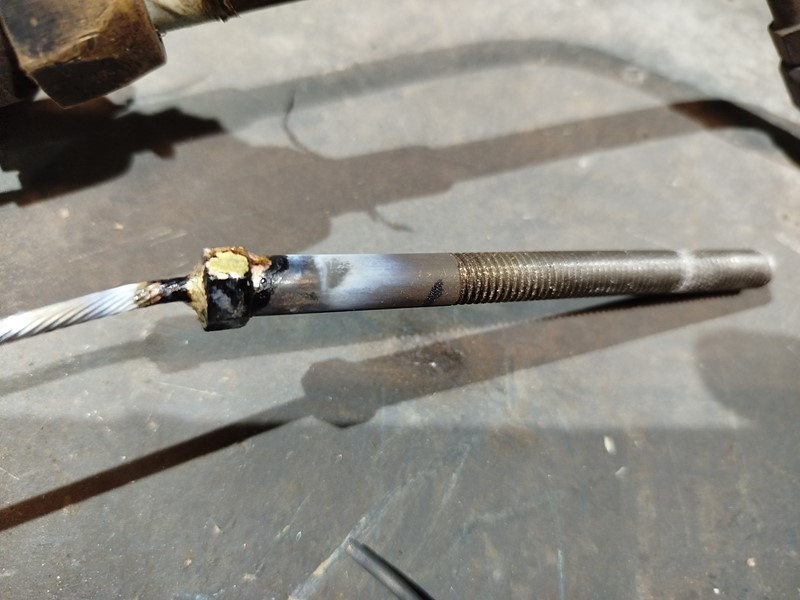

Припаяли наконечники тросиков ручника







 Установили на редуктор главной передачи , проверили  - работает



[Markgraf]

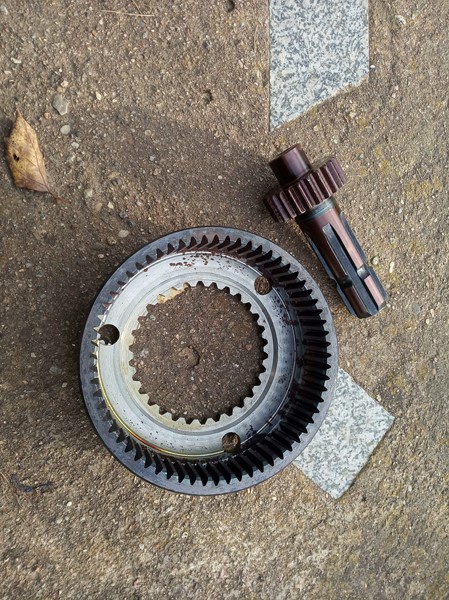

Редуктор интересный что это?

[sholtz]

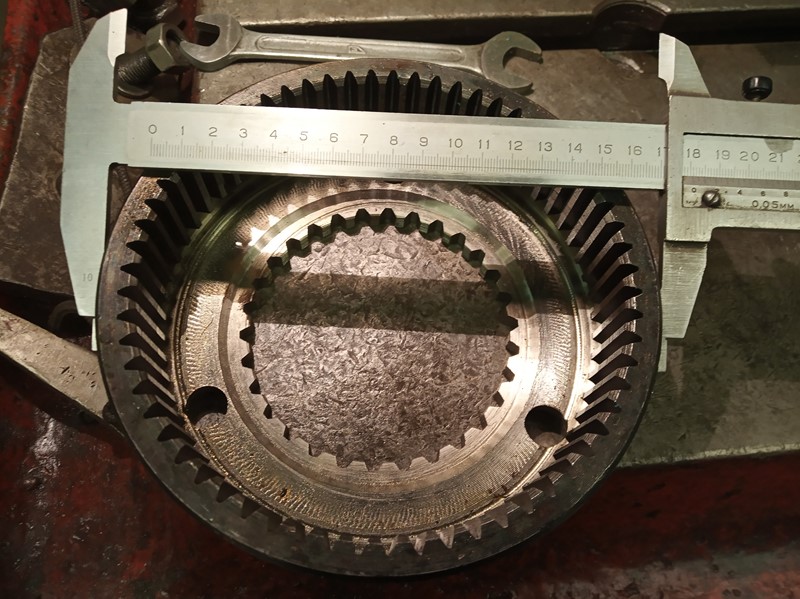

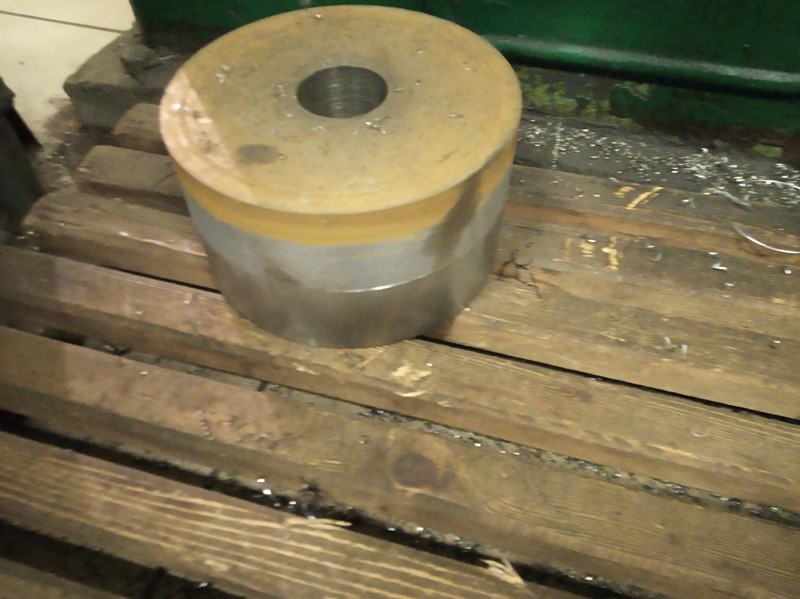

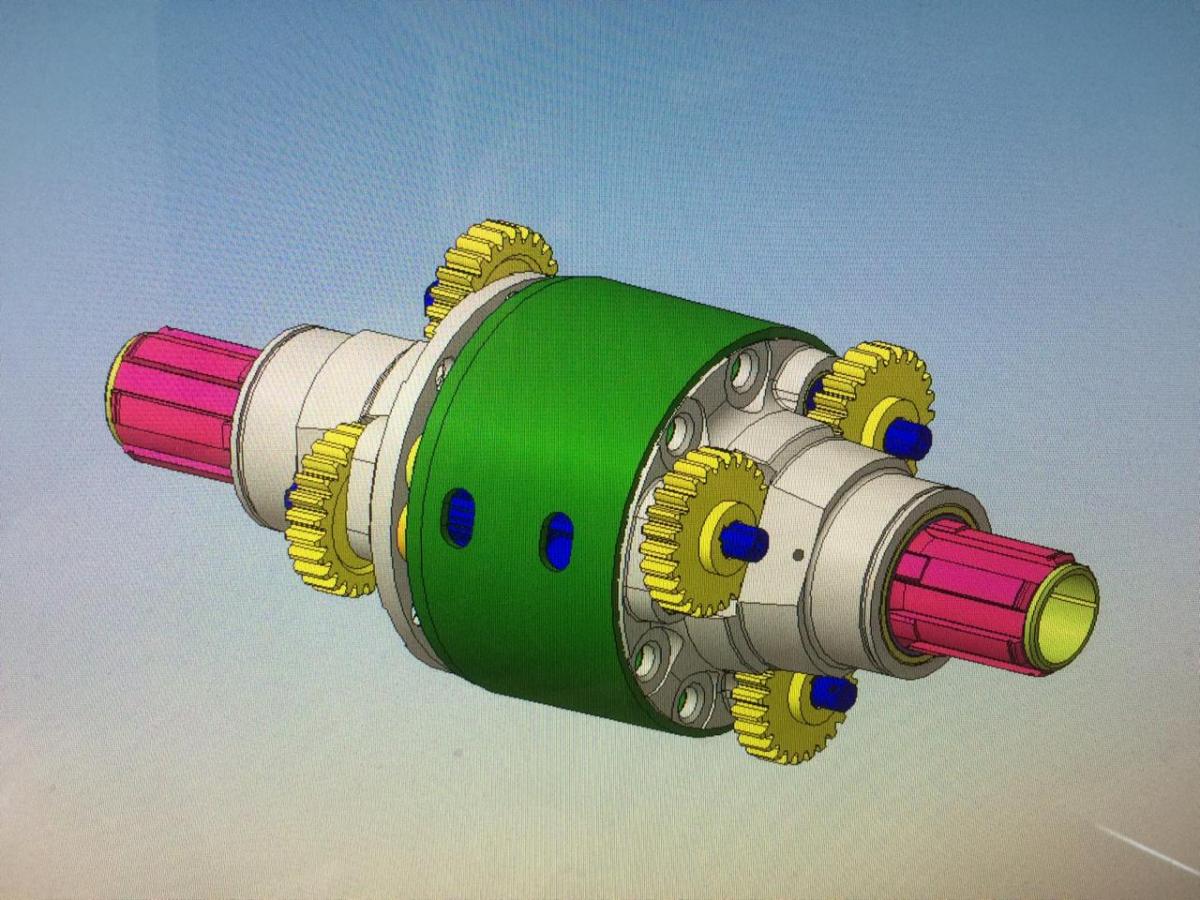

Типа такого



[sholtz]

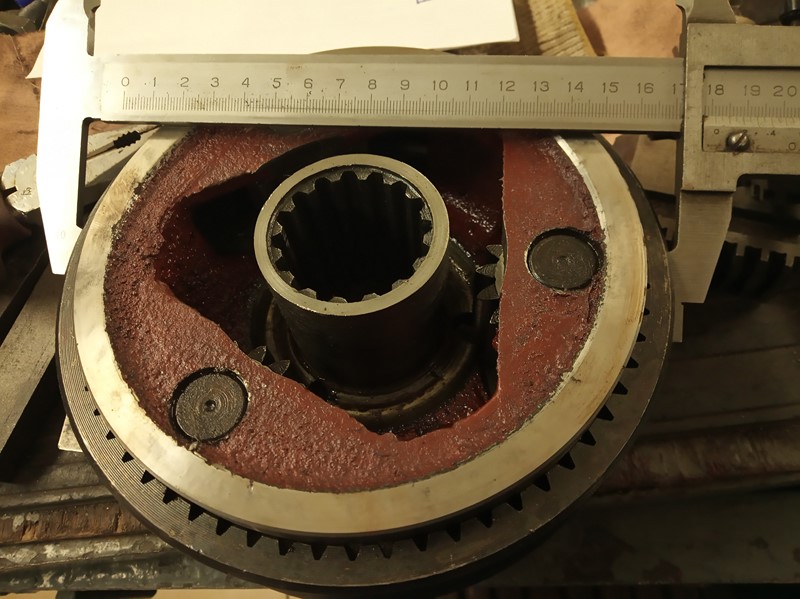

  Особо не фотографировали , только рабочие моменты

Сообщение отредактировал sholtz: 09 ноября 2025 - 15:11

[Markgraf]

Ого какой интересный..
Это от чего??

[sholtz]

От трактора

[Markgraf]

Правильно понимаю в основе мост на полуось которого одеты планетарные механизмы.

[sholtz]

в основе планетарные редукторы

[sholtz]

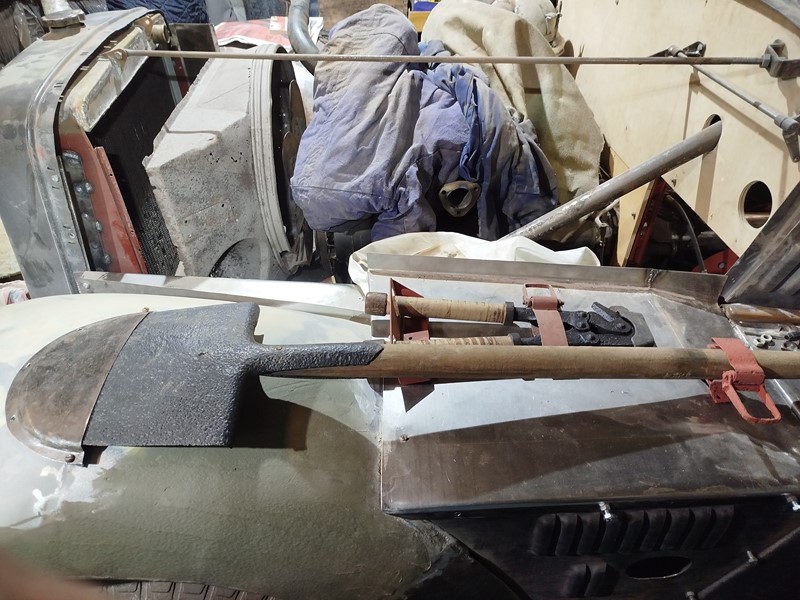

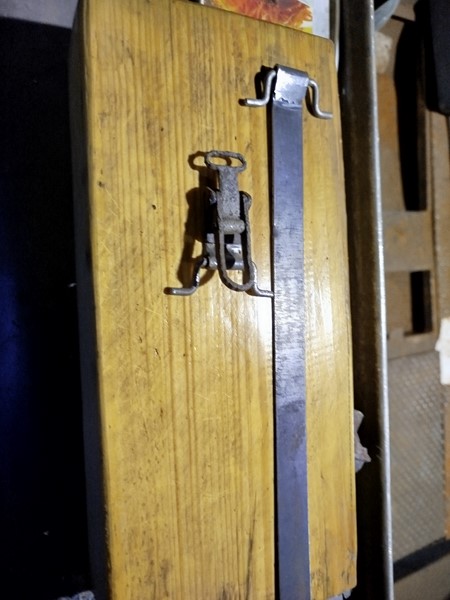

Закрепили кронштейны под инструмент на левом крыле ,пока на винтах после покраски закрепим заклёпками на постоянку .

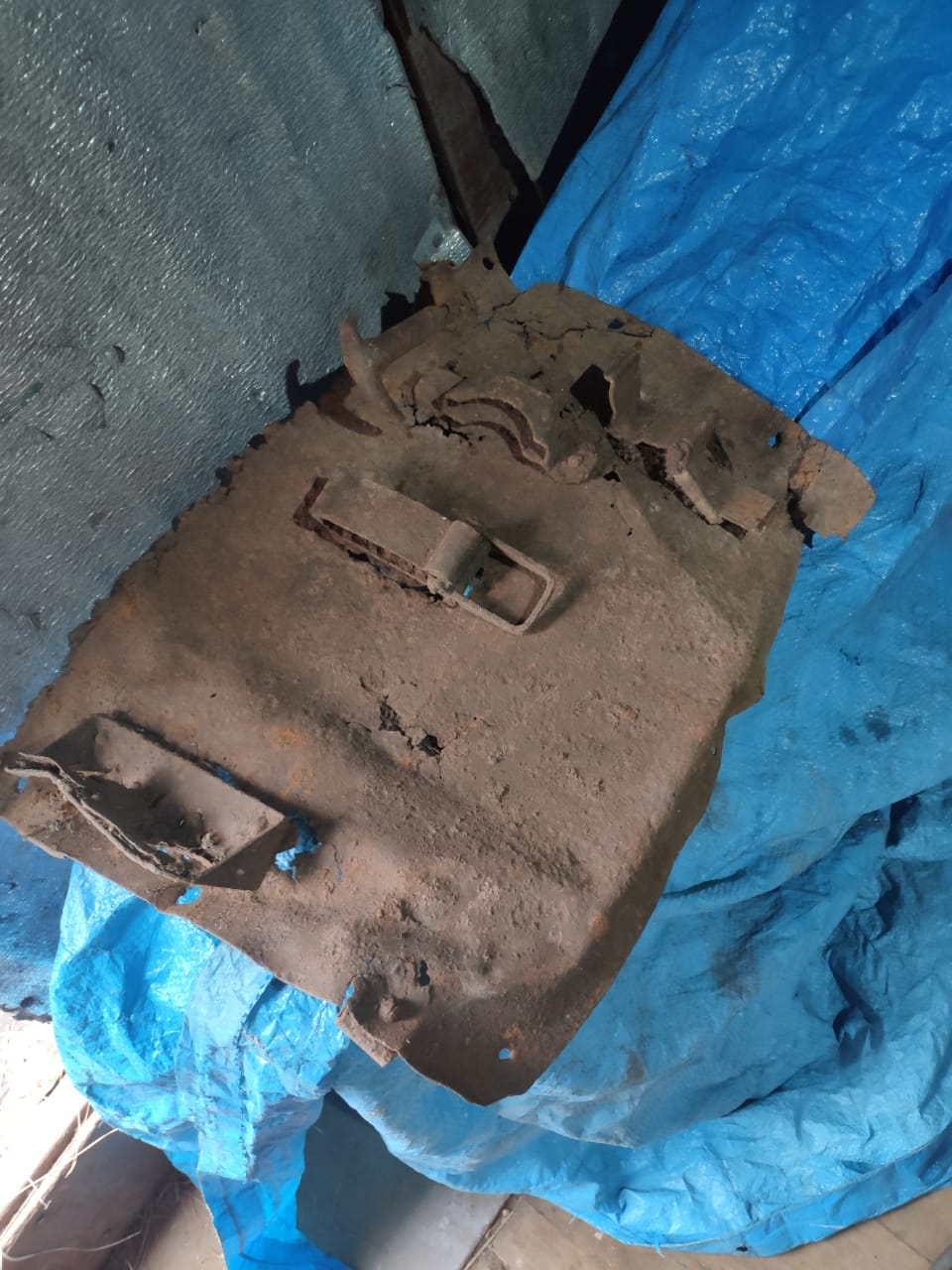

Размеры для установки кронштейнов снимал с оригинальной крышки







[sholtz]

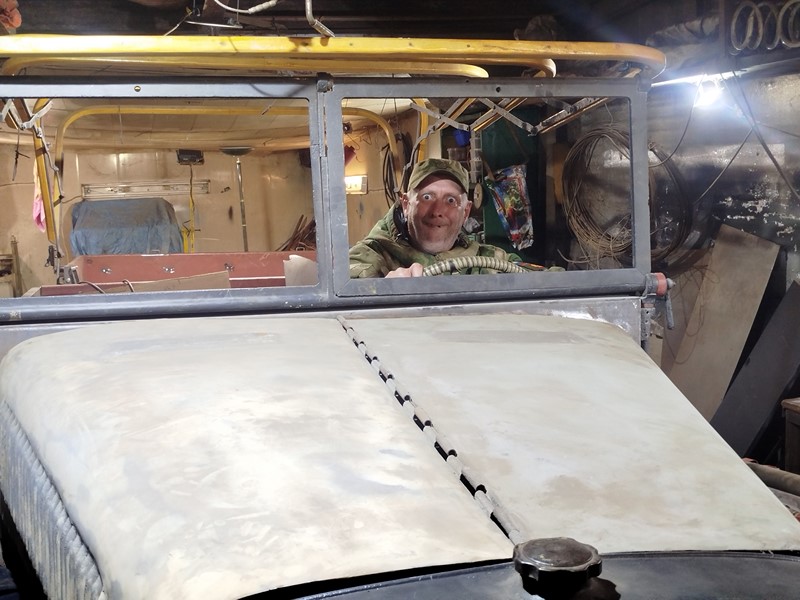

Попробовали насколько удобно сидеть за рулём



[Markgraf]

Скоро выезд??

[sholtz]

Ещё нет, работы при всей видимости целой машины ещё очень много , плюс всё разобрать и окрасить все детали ,потом собрать .

[sholtz]



[sholtz]

Главный цилиндр для системы смазки , бачок для масла выкатал ротационной вытяжкой ,для этого взял кусок (не знаюлт чего) 2 мм алюминия

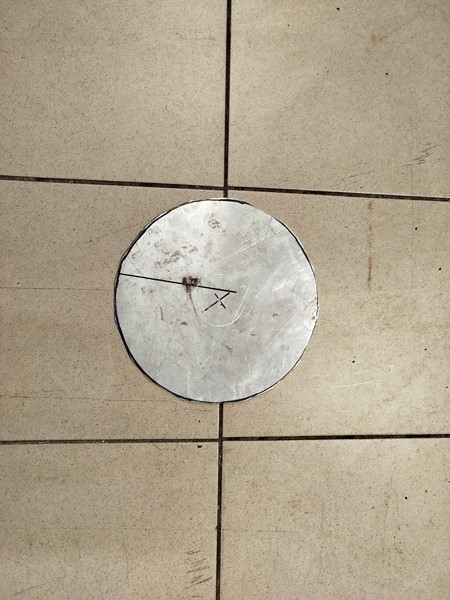

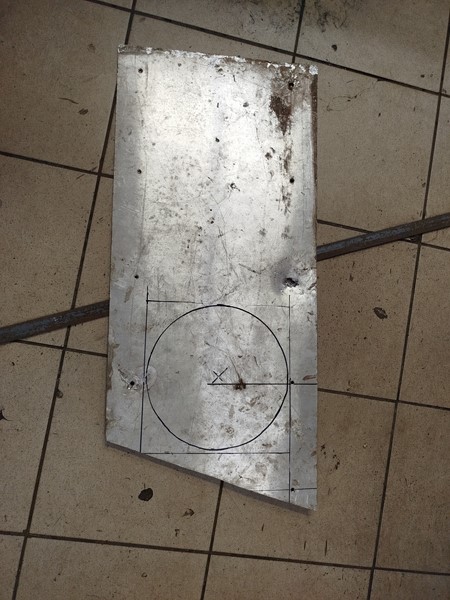

Вырезал заготовку

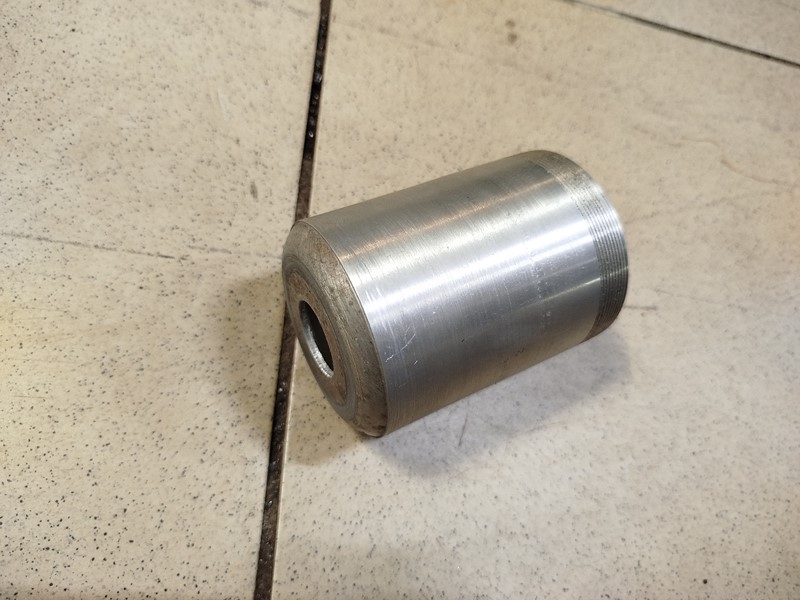

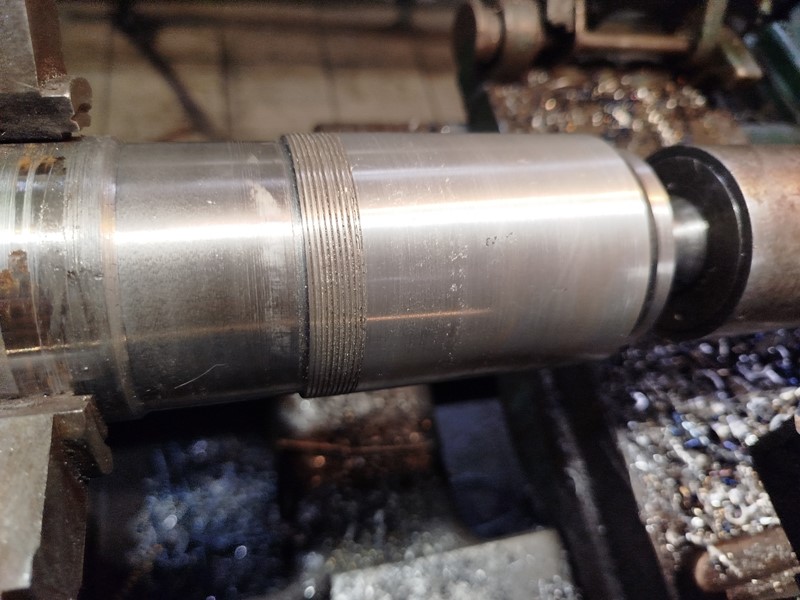

И на токарном станке её выкатал

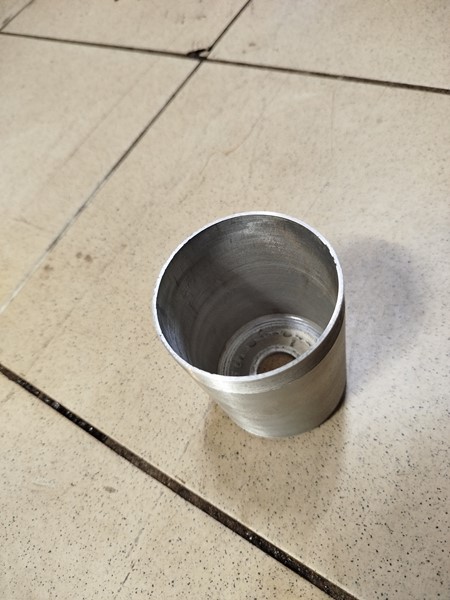

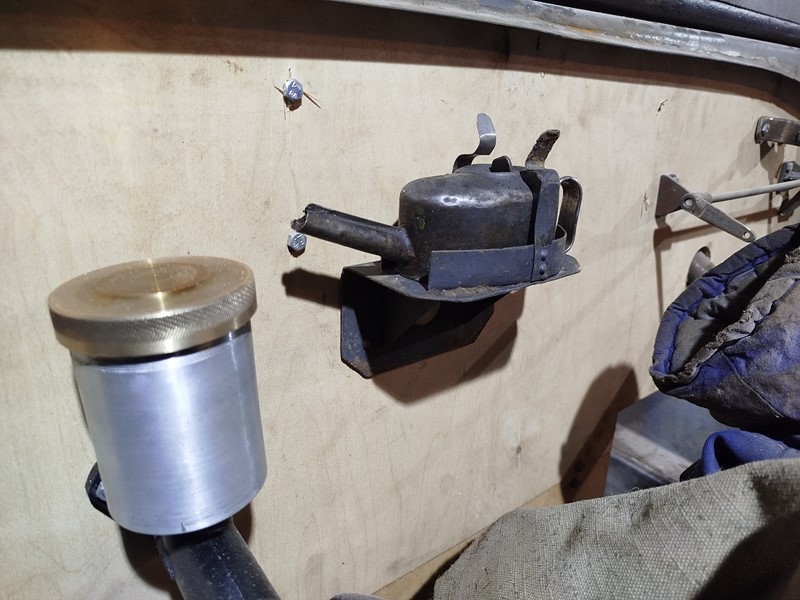

Вот такой стакан для масла получился















[sholtz]

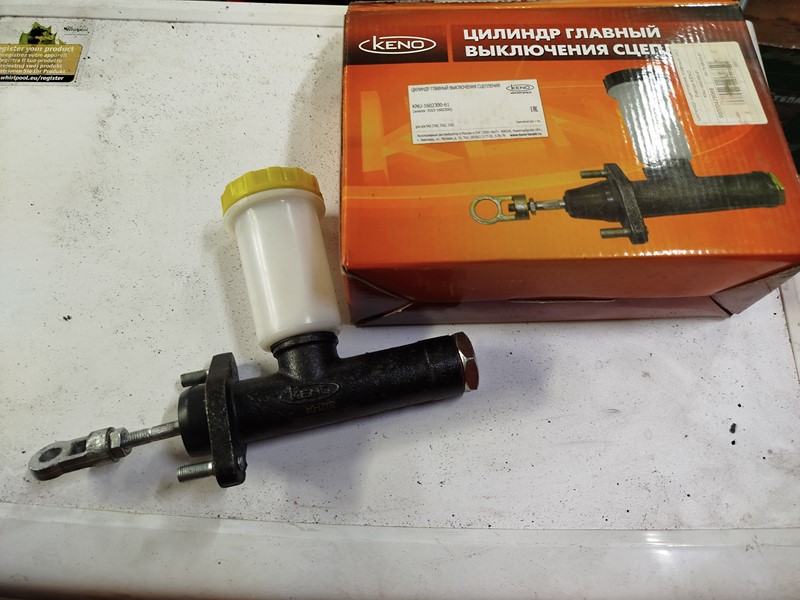

Главный цилиндр системы смазки подвески изготовили на базе ГЦ УАЗика

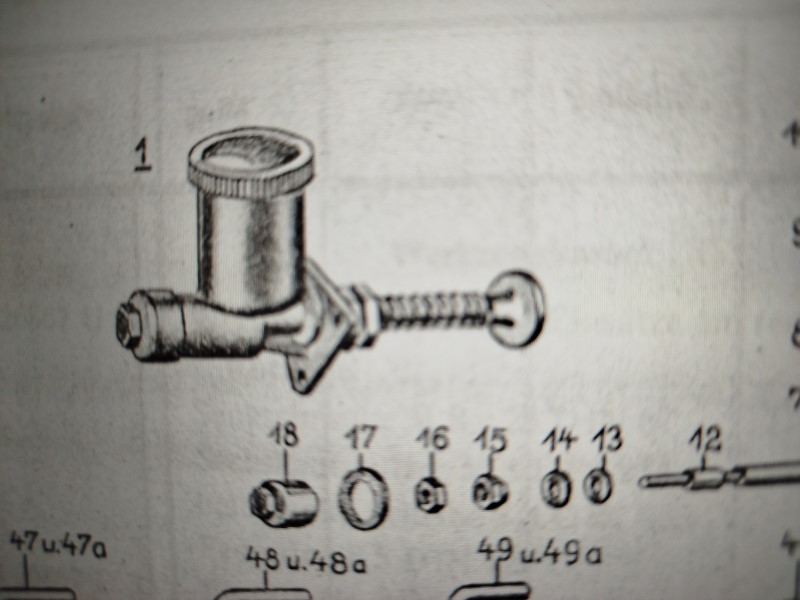

Намнужно было его доработать до вот такого вида

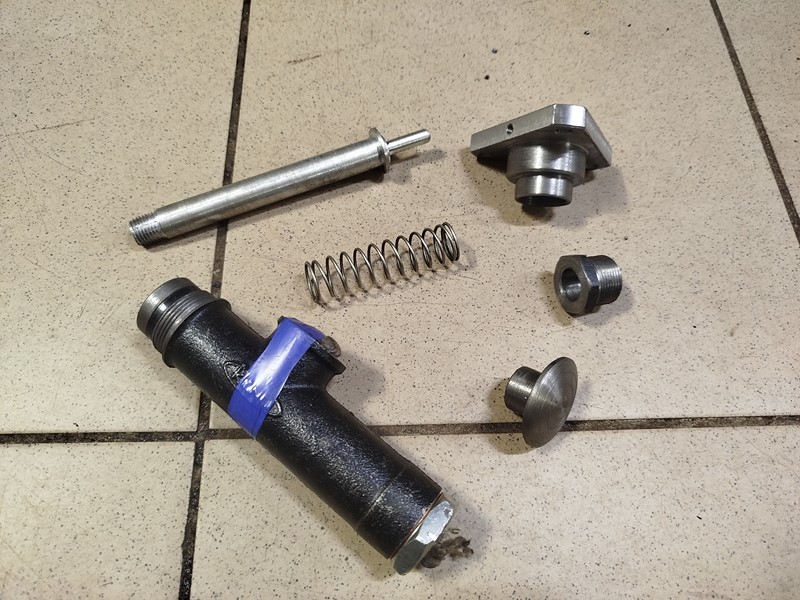

Немного помаркетанили и изготовили некоторые детали



И вот ,что получилось

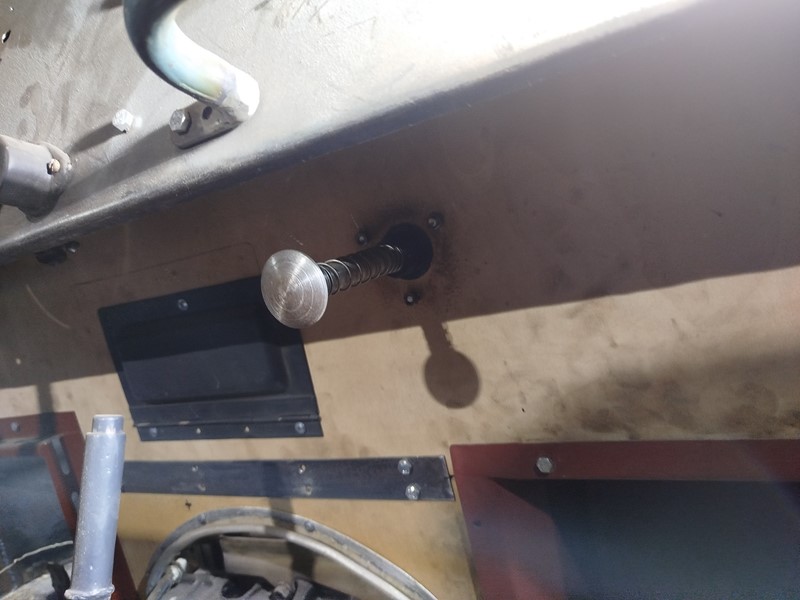

Установили на моторный щит Демага



Так же установили кронштейн под маслёнку,он оригинальный с Демага и в родной краске

















[Markgraf]

Класс! А перегородка фанерная временно?
