а я почему то и думал, что у тебя триколор...
да я и не спорю.
ремень ружейный
Господа хорошие... Где вы взяли сие чертежи?. На ПМВ и ГВ таких ремней не существовало. Это советского времени ремень на треху. Вы бы хоть правописание на 17 год посмотрели. Это ремень после 30 годов для РККА. В РА было три типа ремня. Для пехотной, для драгунки, и казачий(скажу честно не видел его ни когда) С завязками он там какими то.. На пехотку было 2 типа, ранний и переделочный.. Нужно тему отдельную создавать.. Вот пехотный и драгунский ремень. Все, что вы носите, в том числе и кожанные по советскому типу, это от лукавого..
Вот описание,думаю перенесут в отдельную... Извиняюсь.. Я так по быстрому, по памяти..
№80.
С.-Петербург. Февраля 8-го дня 1910 года.
Прим. Здесь - вы можете скачать сканированный текст этого приказа.
ГОСУДАРЬ ИМПЕРАТОРЪ, в 23-й день Февраля 1907 года, Высочайше соизволил одобрить и ввести в строевой пехотный устав способ носки пехотной винтовки на ремне через прорези в ложе и цевье, подобно драгунской винтовке.
К способу этому, в силу вызываемых (переделкой винтовочных лож во всех строевых частях) значительных расходов, представляется возможным перейти постепенно, применяя его лишь к винтовкам, вновь выпускаемым с казенных оружейных заводов; что же касается винтовок, состоящих ныне на вооружении войск и в войсковых запасах (с непеределанными ложами), то к этим винтовкам, впредь до естественного их выбытия, признается необходимым ввести способ носки пехотной винтовки на ремне, предложенный бывшим генералъ-инспектором пехоты и одобренный оружейным отделом артиллерийского комитета.
Чертежи и описания обоих приведенных способов пригонки ружейного ремня при сем прилагаются.
Изложенное объявляю по военному ведомству для сведения и до кого касается исполнения.
(По Главному Артиллерийскому Управлению).
Подписал: Военный Министр, Генерал-от-Кавалерии Сухомлинов.
ОПИСАНИЕ
Высочайше одобренного способа пригонка ружейного ремня для носки пехотной винтовки (ложа с глазками).
Работы по переделке ремня.
Концы ремня обрезаются с обеих сторон скатом так, чтобы ширина ремня по концам была в пределах 6/16 – 7/16 вершка; к концам, на длине 5/8 вершка, нашиваются сыромятные ремешки, шириною 7/16 вершка и длиною: верхний 3 1/2 вершка, а нижний 6 вершков (из них на пришивку 1/2 вершка).
На конец нижнего сыромятного ремешка набивается наконечник, который выделы-вается из гильзы следующим образом: дульце и шляпка гильзы обрезаются так, чтобы верхней части гильзы оставалось 1 1/2 дюйма длины, после чего заднюю часть подшарошивают ручной конической шарошкой. Обрезок гильзы широким концом надевают на конец сыромятного ремешка и молотком его обжимают плотно на ремешок, а затем личным напильником в (8" или 6" дюймов.) спиливают углы, закругляя, наконечник.
Пристегивание ремня на винтовку для носки.
• Пропустить верхний конец ремня (без металлического наконечника) с левой стороны в щель цевья ложи.
• Продеть этот конец ремня в отверстие кожаной гайки на длину около 1 1/2 вершка так, чтобы перемычка была к себе.
• Перегнув ремень к себе и вставив конец его с правой стороны в щель цевья ложи, продвинуть перэгяутий ремень справа налево в щели до упора гайки в цевьё ложи.
• Вытянуть ремень вдоль левой стороны цевья ложи и провести его далее сверху
шейки её.
• Придерживая ремень у шейки ложи, пропустить нижний конец его с правой стороны в щель приклада и потянуть этот конец до отказа. При этом ремень должен
плотно прилегать к цевью и шейке ложи.
• Обмотать ложу у соединения приклада с шейкой нижним концом ремня слева вверх направо (одним или двумя оборотами – смотря по вытяжке ремня).
• Обмотать оставшимся свободным концом ремня (двумя оборотами) ремень ниже
шейки (у глазка) с правой стороны приклада и потянуть наконечник его кверху до отказа. Если остается конец наконечника, то спрятать его под обмотку
Способ носки винтовки по команде «На ремень».
• Размотать ремень на прикладе и шейке ложи.
• Вытянуть конец ремня из щели ложи и пропустить его в эту же щель с левой стороны приклада.
• Перегнуть конец ремня в том или другом месте (в зависимости от роста солдата), вставить наконечник в щель с правой стороны и потянуть ремень в левую сторону до заклинения его наконечников в щели приклада.
Начальник Главного Артиллерийского Управления,
Генерал-Лейтенант Кузьмин-Караваев.
Начальник отделения, Генерал-Майор Юрлов.
ОПИСАНИЕ
способа носки пехотной винтовки на ремне, предложенного бывшим генерал-инспектором пехоты (ложа без глазков).
Работы по переделке ремня существующего образца.
• Поперечная гайка отпарывается. Нижний конец ремня загибается лицевой стороной
внаружу и пришивается к нему так, чтобы образовалась мертвая петля, через которую должен свободно проходить ремень.
• Крючок отпарывается. Ремень удлиняется пришивкой другого – длиною 10-11 вершков, на свободный конец которого пришивается тот же крючок. На удлинённом конце ремня пробиваются дыры.
• Клапан ремня отпарывается и пришивается на том месте, где придется при пригонке крючок при одетом и натянутом на винтовку р e мне. Под клапаном пробиваются на ремни дыры для крючка.
• Поперечная гайка разрезывается вдоль на две половины, которые пришиваются свободными концами с внутренней стороны ремня по длине его так, чтобы верхний ремешок отстоял от крючка в расстоянии 9 1/2 – 10 1/2 вершков. Через полученные петли продевается ремешок-трынчик, служащий для подвязывания верхнего конца ремня к ложе, когда не обходимо поднять винтовку по росту человека при носке на плече.
Пристегивание ремня на винтовку для носки.
• Взяв ремень лицевой стороной кверху, правой рукой – со стороны крючка и левой –со стороны петли, продеть конец ремня с крючком в мертвую петлю справа налево. Образовавшейся петлей одеть ремень на шейку ложи и затянуть его у спусковой скобы так, чтобы верхняя часть мёртвой петли пришлась с левой стороны шейки.
• Вытянуть ремешок-трынчик изъ петли.
• Продеть конец ремня с крючком через верхнюю антабку и, натянув ремень, застегнуть крючок за дыру под клапаном.
• Продеть ремень-трынчик через какую-либо петлю, притянуть ремень трынчиком к ложе. Застегнуть ремень-трынчик, наблюдая, чтобы пряжка ею была с правой стороны
Способ носки винтовки по команде «На ремень».
• Отстегнуть ремень-трынчик вынуть его из петли.
• Отстегнув крючок, освободить ремень настолько, чтобы винтовку можно было бы
одеть на плечо. Крючок застегнуть за одну из дыр, смотря по росту.
• Ремешок-трынчик продеть в одну из петель (в зависимости от роста) и застегнуть вокруг цевья.
И вот еще...
К приказу по Военному Ведомству № 305 от 13 ноября 1892 г.
5. Погонный ремень к казачьей винтовке для нижних чинов .
Погонный ремень к винтовке состоит из одного ремня и двух гаек. Ремень изготовляется из черной сыромятной кожи с суженными и срезанными клином концами; длина его должна быть 1 аршин 13 3/4 вершка – 1 аршин 14 вершков, а ширина: на протяжении 2 1/2 от одного (верхнего) конца – 7/16 вершка, далее, на протяжении 1 1/2 вершка, ремень постепенно уширяется до 3/4 вершкаи таковая ширина идет ровно на протяжении 15 1/2 вершка; затем опять, на протяжении 2 1/8 вершка, ремень постепенно суживается до 7/16 вершка, а на остальном протяжении он еще суживается до 13/32 вершка, каковая ширина продолжается до другого (нижнего) конца ремня. Толщина ремня, на всем его протяжении, должна быть не менее двух миллиметров (8/10 линии) и не более двух и трех десятых (2 3/10) миллиметров (9/10) линии.
Гайки делаются из черной сыромятной кожи; каждая из них состоит из четырехугольного отрезка кожи (со срезанными углами), длиною 3/4 вершка шириной 9/16 – 5/8 вершка и толщиной 1/16 вершка, на котором просекаются два продольных отверстия, длиной 7/16 вершка и шириной 1/16 вершка, расположенных на расстоянии 3/16 вершка одно от другого.
Вес ремня с гайками должен быть не менее 16 золотников.
Пригонка ремня к винтовке производится следующим образом: один конец ремня (верхний) пропускаются в верхнюю щель ложа винтовки и, по выходе наружу, продевается в гайку, через оба ее отверстия, а затем загибается назад и пропускается в правое, от конца, отверстие гайки и опять в щель ложа винтовки; таким же точно образом пригоняется и закругляется другой конец ремня, пропускаемый в нижнюю щель ложа винтовки. Удлинение или укорочение ремня, смотря по надобности, делается простым перетягиванием нижнего конца ремня на большее или меньшее расстояние от ложа винтовки.
В гвардейских казачьих частях ремень полагается из белой сыромятной кожи и чернится в частях войск лишь с одной лицевой стороны.
Прикрепленные изображения
Сообщение отредактировал Полын Бурьяныч: 04 августа 2017 - 20:36
.. Наверное для меня он панацея.. Иначе, то, что я вижу.. лучше бы не видеть.. Если бы я был ответственен по выходу казаков на поле... То думаю, что 60% не вышли бы на него... Каленым железом.. каленым железом...

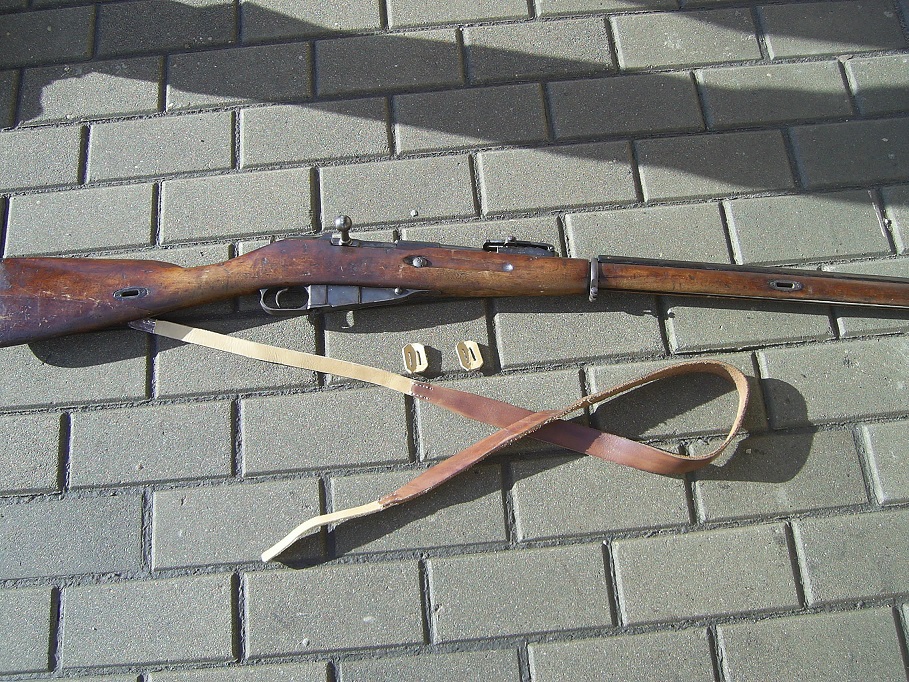

Вот на моей стоит.. более менее похожий.. типа правильный..
только внешне..
