Сообщений в теме: 28

[KursanT]

. 1945 Учебник химиста флота (ч1)_178.jpg 1945 Учебник химиста флота (ч1)_179.jpg 1945 Учебник химиста флота (ч1)_180.jpg 1945 Учебник химиста флота (ч1)_181.jpg 1945 Учебник химиста флота (ч1)_182.jpg 1945 Учебник химиста флота (ч1)_183.jpg 1945 Учебник химиста флота (ч1)_184.jpg 1945 Учебник химиста флота (ч1)_185.jpg

Как же координально они пересматривали её конструкцию! Причём, можно сказать, каждые несколько лет.
Хотя наполнение плюс-минус об одном и том же. Оно и понятно.

[Misericordia]

Не уверена что порядок сумок именно такой как я подписала, СХР-1 и -2 возможно поменять местами. Военно-химическое дело развивалось в СССР 30-х годов бурно во всех направлениях. Приняли СХР попользовали, выявили неудобства, приняли СХР-2 добавили флажки на внешнюю навеску, испытали - не удобно, плюс учли другие замечания, переработали приняли новый образец, получили СХР-3, её попытались заменить ПХР-40, но на период войны пришлось изобретать что-то более простое в изготовлении, нежели металлический ящик, и вернулись к ранее опробованной конструкции из картона и брезента, вместо металлического насоса придумали конструкцию размером с фонарик - обозвали МПХР малый прибор химической разведки.

Прикрепленные изображения

•
•
•

[KursanT]

В общем просмотрел всякую литературу по своей теме, какую нашёл и в целом удалось хоть немного прояснить интересующие меня вопросы.

Как и подозревалось батарейный химический пост (пост ПХО-противохимической обороны) по сути является постом ПХО (все эти понятия не имеют чёткого определения и каждый автор придумывает какие-то свои формулировки) совмещённым с метеорологическим постом (МП - метеопост).



Суть его в наблюдении за погодой, как с целью выдачи текущих данных и кратковременного прогноза (наверное особенно актуально, когда в местности не налажена работа полевых метеорологический станций (МСТ), так и с целью определения метеообстановки в целях ПХО.

При этом выдача полноценных данных для стрельбы артиллерии такой пост выдать не способен (метеозенитный, метеоогневой, метеосредний и пр. биллютени), т.к. не имеет возможности определения давления, баллистического ветра, высоты над уровнем моря и др., которые дать способна только артиллерийская метеорологическая служба (АМВ/АМП).





Для целей ПХО идёт отслеживание визуальных явлений и оценка степени вероятности применения химического оружия (ОВ-отравляющих веществ), как то температура, наличие ветра в "секторе опасных ветров" и др.


При этом сама "разведка" ведётся по запаху, визуальным наблюдениям, и прочее. По типу способов описанных в книжках по ПВХО.
Отмечается, что специальных средств для таких постов не выдаётся. Используются, если необходимо, подручные и штатные средства. А обслуживанием поста занимается 1-2 (по обстановке) специально обученных основам ПХО красноармейца из состава подразделения, а не хим.службы.

Из того, что нашёл - малюсенькие методички по ПХР и СХР.

ПХР:

Инструкция по пользованию прибором химической разведки (ПХР) / Главное воен.-хим. упр. Красной Армии. - Москва : Воениздат, 1941. - 20 с. : ил



СХР-3:



СХР-4 (1943 года книжка, самая маленькая... лист А4 для сравнения)





Вот одно из ежедневных донесений 128 ОСБ 71 СД. Химроты там не было, наблюдения вели в саперном батальоне.



Для сравнения один из вариантов донесения на бланке. Варианты в разной литературе тоже встречаются разные.

В наставлении по полевым метеопостам... (хотя сама книга и её текст очень хорошие! Доступно и подробно написано)

[KursanT]

По итогу, на основании полученной информации, закончу формирование батарейного химического поста (по сути- банального метеопоста) и выложу в теме по зенитке.
Всем спасибо за участие!

[Царьков_Алексей]

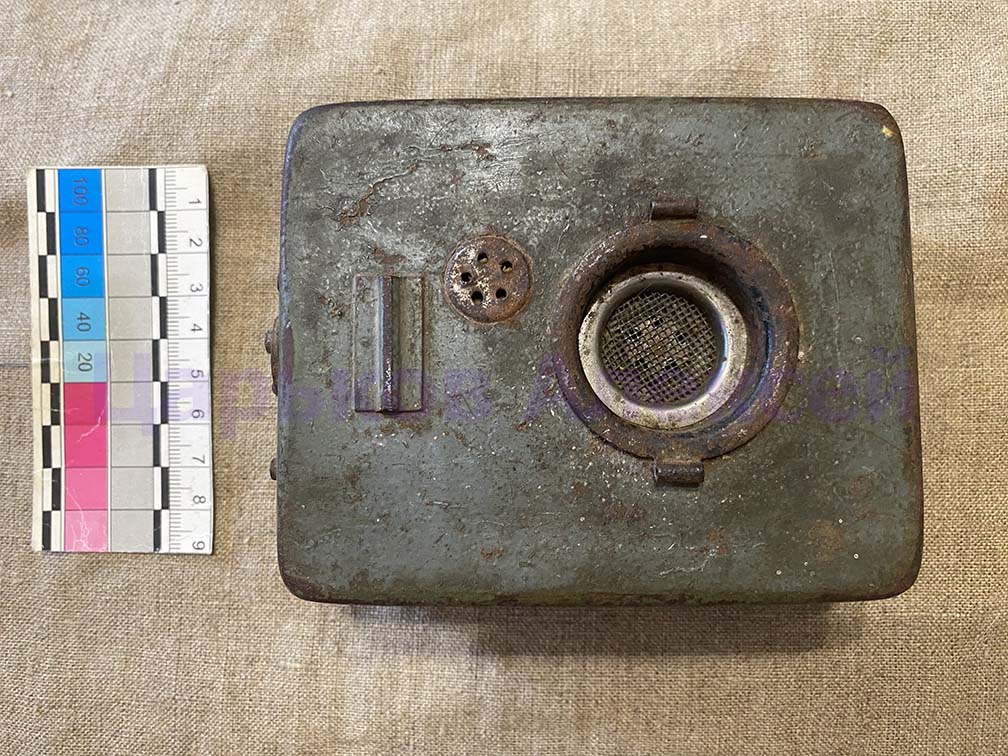

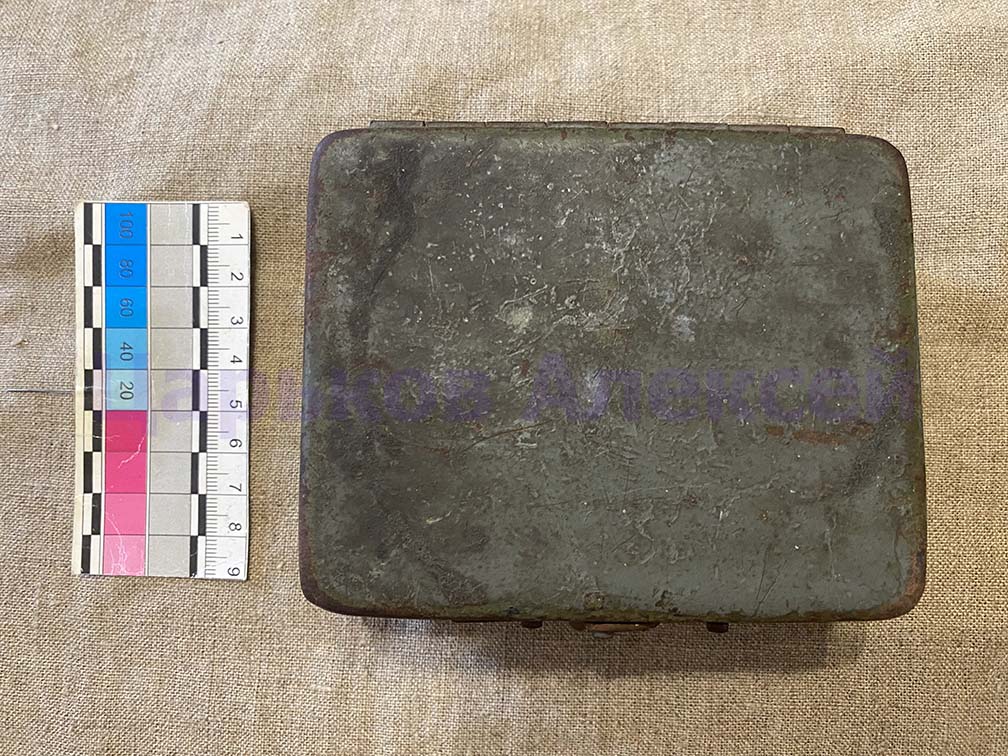

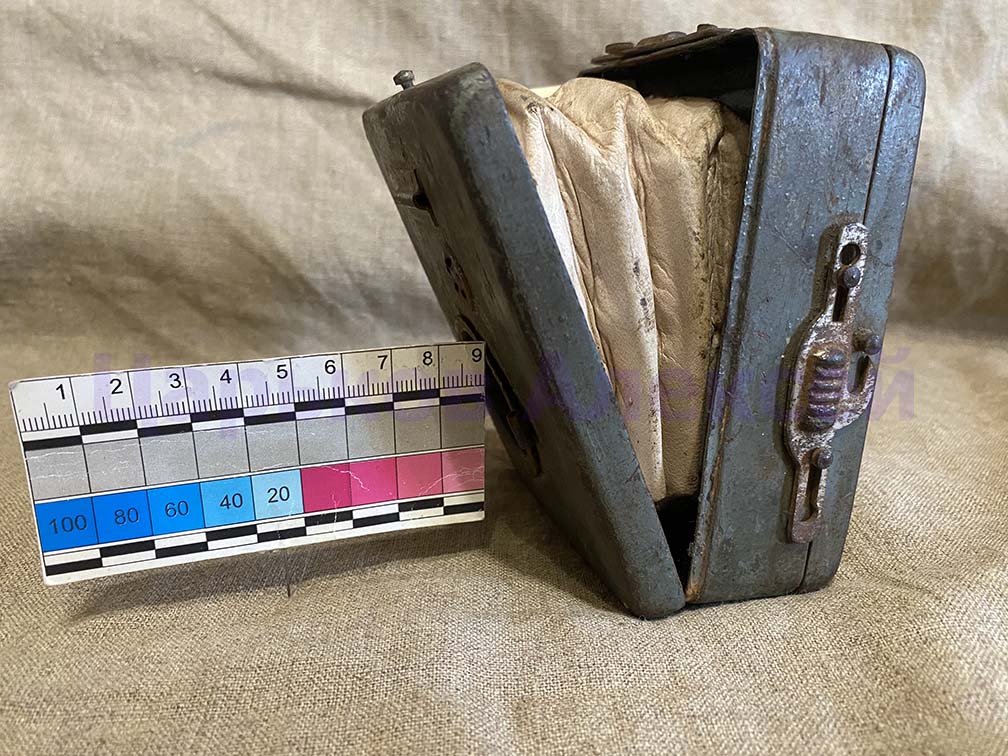

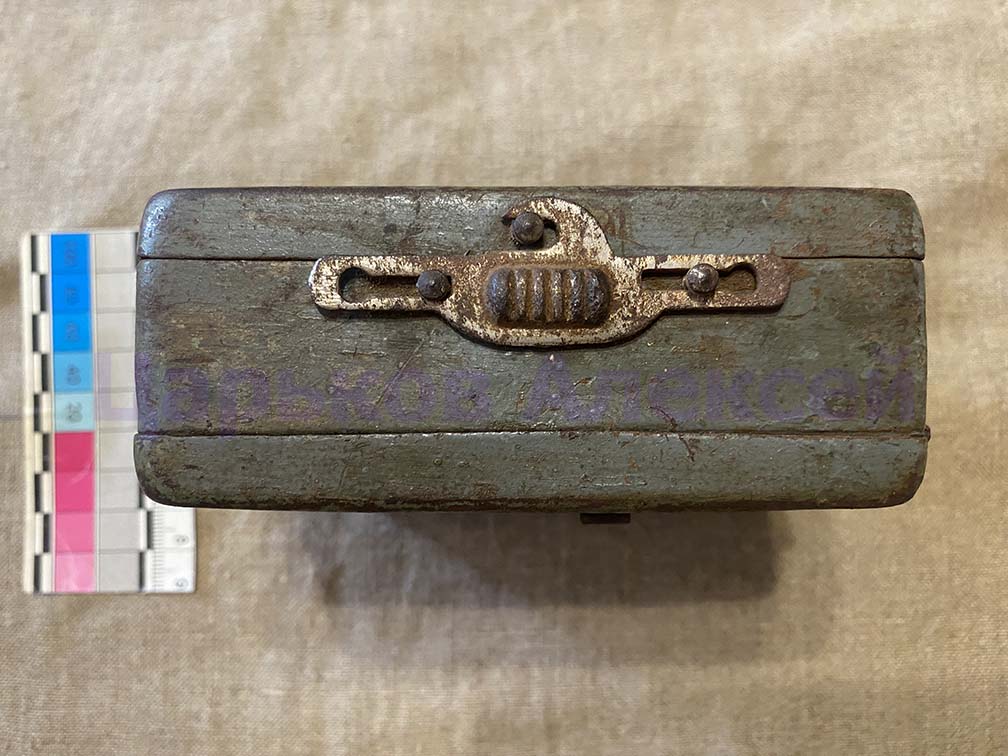

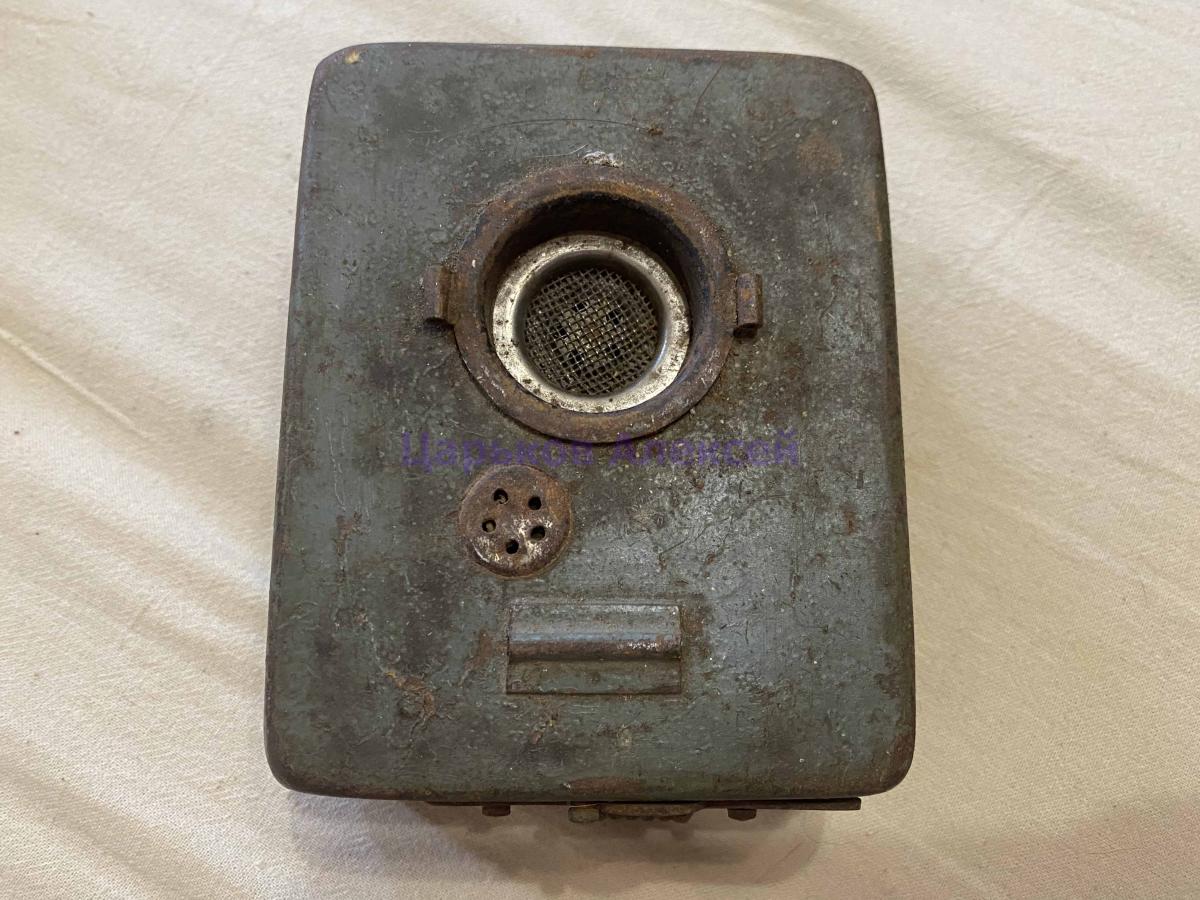

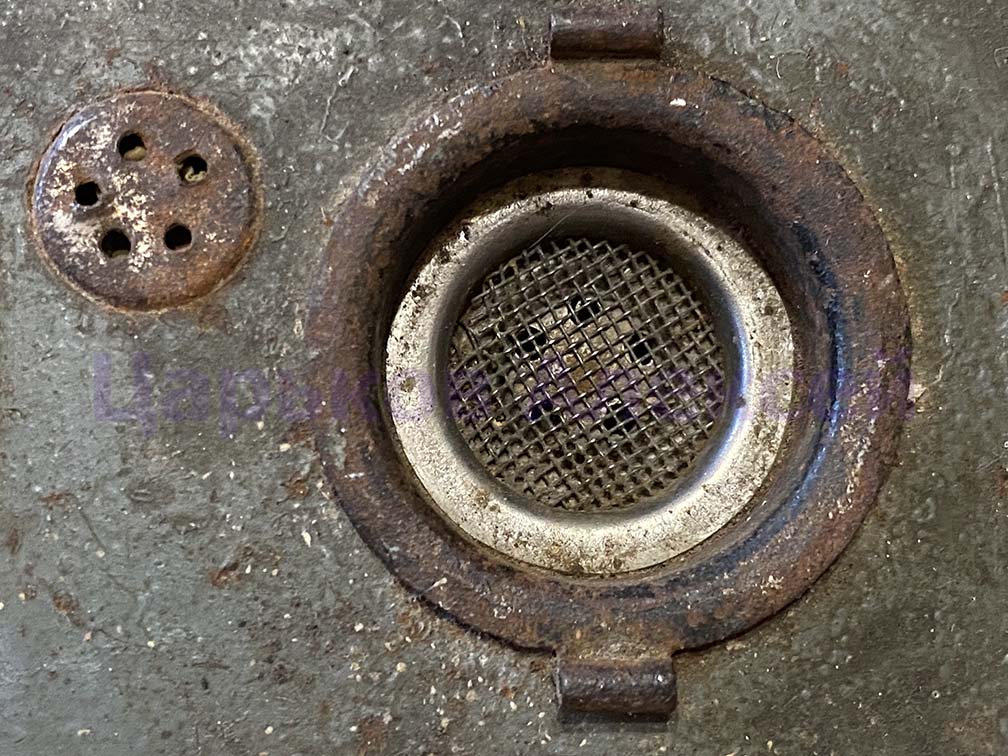

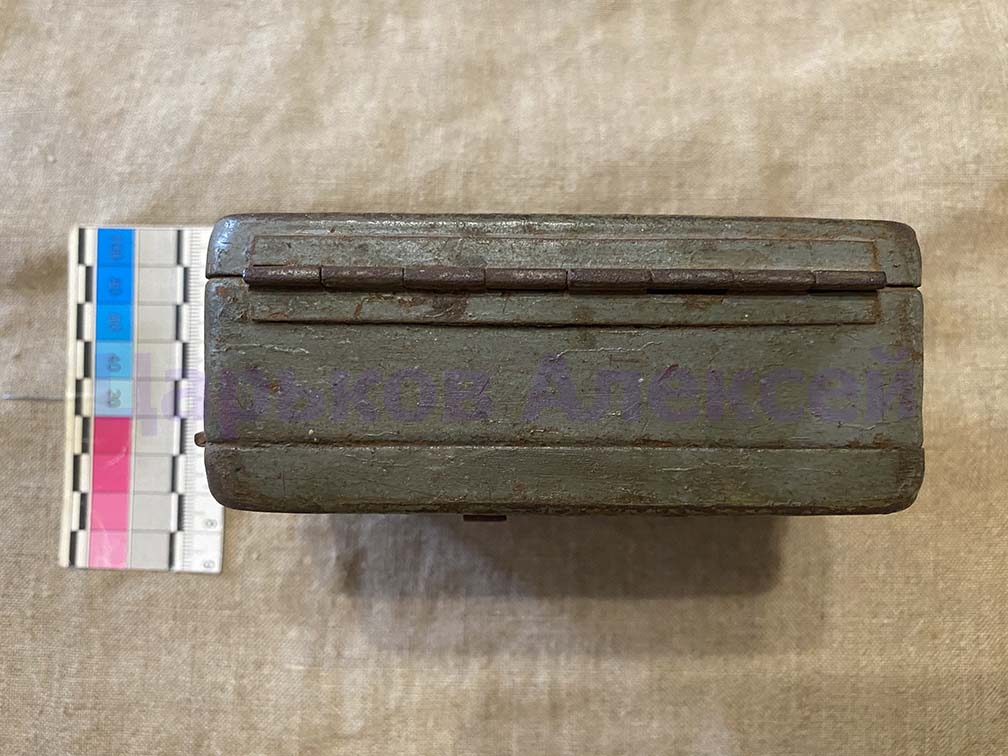

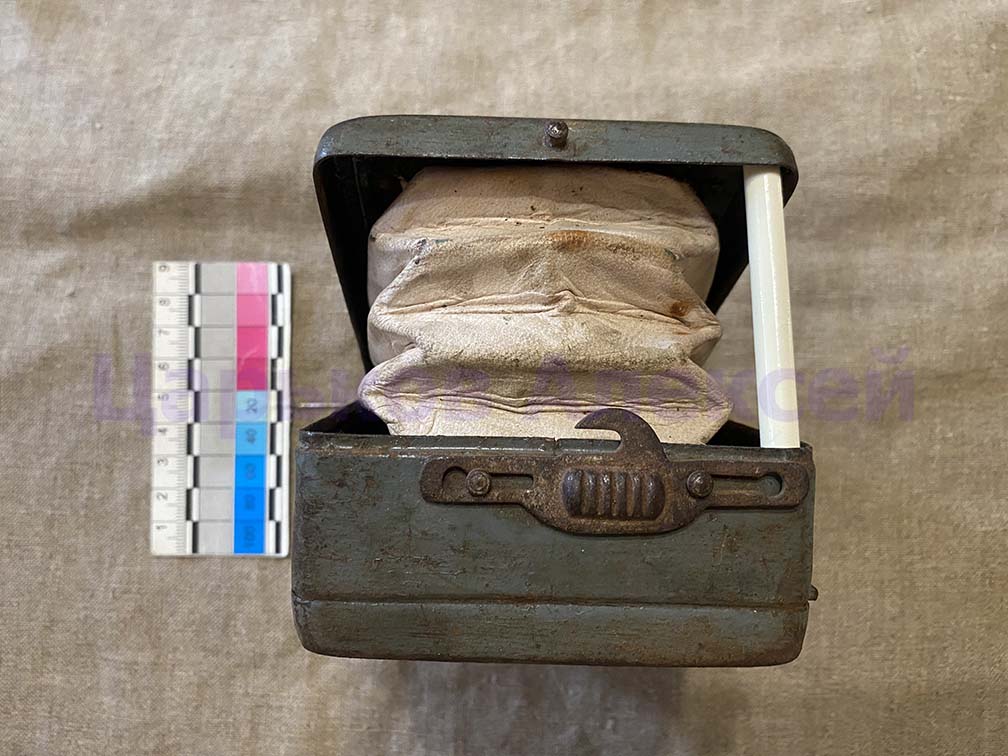

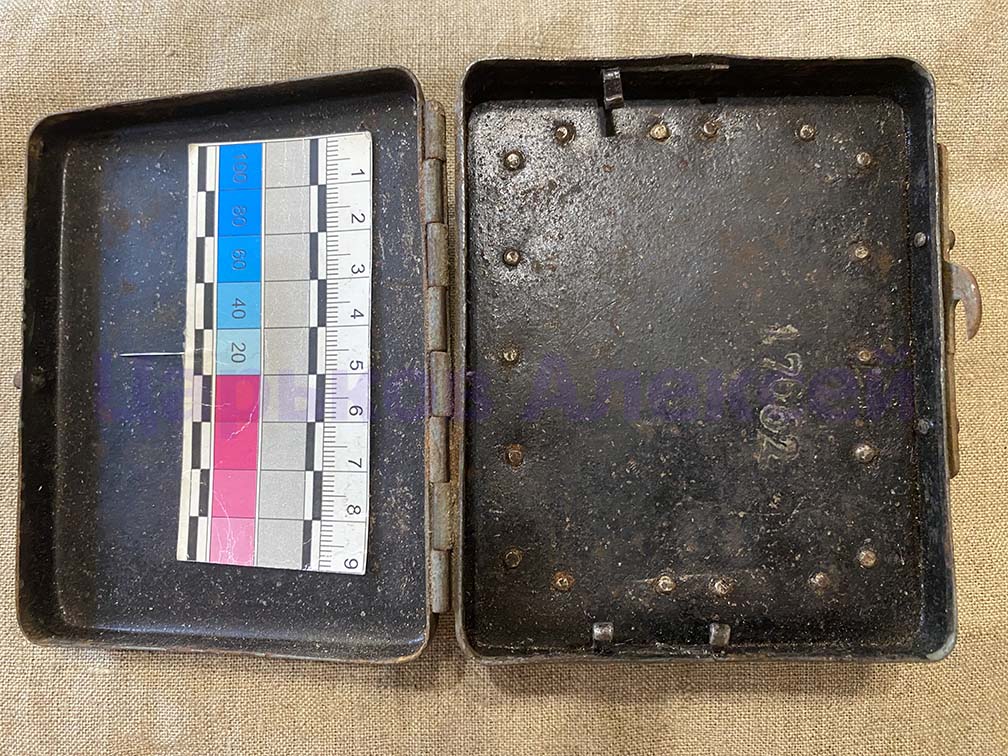

Доброго всем. Кто может пояснить за предмет? Принадлежность, назначение и период. Два отсека. Оба на застежках. Задний глухой. Передний внутри имеет кожаные меха(гофру). Спереди изначально кажется, что микрофон, это не так. Собственно, лично склоняюсь к версии, что это, что то типа насоса, или вентиляции воздуха в каком то другом предмете, хотя тут тот же принцип что и насоса. Смущает задний глухой отсек. Скорей всего для хранения ЗИП. Но так же рассматривал версию что помещалось что то нагретое и нагнетался теплый воздух. Но то что это устройство захватывает и отдает воздух, бесспорно. Кузнечные меха так реализованы, насос, компрессор. Обратите внимание на большое отверстие, Явно замок. шланг вставлялся и поворачивался в замок. Буду рад мнениям. С уважением к обществу.

...

...

Прикрепленные изображения

•

[KursanT]

Клапан есть?
Как вариант (напоминает) - детский противогаз. В пустом отсеке лежала сама маска, она  как то подключалась к мехам (или трубка для подключения). Родитель качал дитю воздух.

Версия моя идёт от немецких детских противогазов (там меха были как правило отдельно и именно меха, как для горна). Т.е. был какой-то прикол с тем, что маленькому ребёнку воздух надо было подавать.

[Онежец]

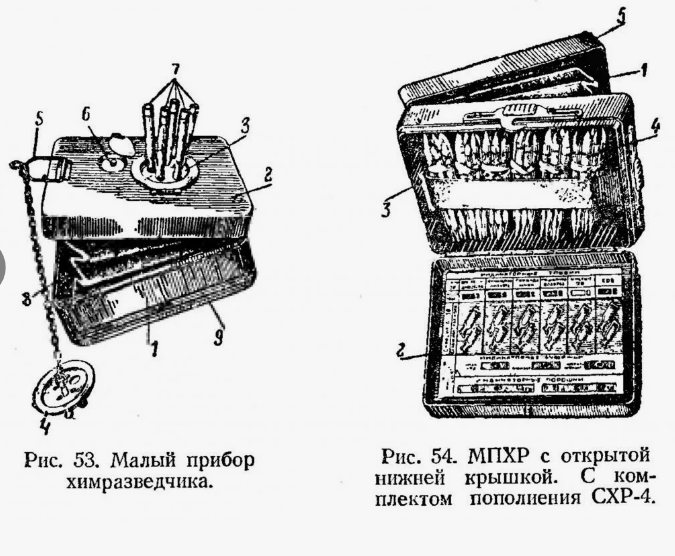

МПХР-42 Малый прибор химразведки.

Прикрепленные изображения

•

Сообщение отредактировал Онежец: 05 июня 2026 - 12:24

[Царьков_Алексей]

МПХР-42 Малый прибор химразведки.

Благодарю. Видимо наши инженеры в 1942 взяли за основу немецкий ручной меховой насос (Balgpumpe). Краска серо-зеленого защитного цвета (Feldgrau), классический скользящий пружинный замок-защелка, характерный для немецких полевых приборов связи, медицины и химзащиты 1930–1940-х годов,  диаметр резьба/разъем 31.4 мм, фиксированный размер малого противогазового фильтра и соединений для гражданской обороны (Luftschutz) и вспомогательных служб, увели меня к немцам и у них такие ручные насосы работали во многих местах. Я копал в следующем направлении. 1. Проверка фильтров и масок (Gas Mask & Filter Testing) 2.  Продувка и осушение оптики (Optical Dehumidifying / Purging). 3.Обслуживание радиостанций и звуковой аппаратуры (Radio & Audio Maintenance). 4.И как раз первое было. что это насос от Gasspürgerät (прибор химической разведки). Но посадочное отверстие 31.4 мм, увело. Хотя рассматривал специальные адаптеры-переходники (Aufsatz / Zwischenstück), что как раз и видно на МПХР-42.



Но оказалось что это советское детище военного периода. Но в любом случае много узнал нового.



Еще раз, крайне благодарен всем ответившим. С уважением Алексей.

Тема больше не актуально. прошу закрыть. Спасибо.

[Царьков_Алексей]

Не знал, что пост перенесут, фото из него удалил, чтобы сервер форума не забивать байтами. Тут добавлю, так как понимаю, что есть интерес у общества. С уважением ко всем.



МПХР-42 Малый прибор химразведки

Прикрепленные изображения

•
•
•
•
•
•
•
•

Сообщение отредактировал Царьков_Алексей: 08 июня 2026 - 11:11
