Где Размещались Гранаты Внутри Танка?


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 49

#1 wadimych

wadimych

    Лейтенант

  • Пользователь
  • 736 сообщений

Отправлено 19 марта 2016 - 11:40

Танкисты их на ремнях носили когда танки покидали, до этого гранаты прямо в подсумках лежали в специальных нишах, недавно фото выкладывали убитого танкиста с этими подсумками на ремне

Про специальную нишу давайте подробнее.

А то я всю голову сломал, как 25 гранат засунуть в сумки по 3 секции а потом это все впихнуть в штатное место...

Т-34


  • 2

#2 Саша Милосердная

Саша Милосердная

    Генерал-полковник

  • Координатор
  • 7 470 сообщений
  • Город:город-герой Ленинград

Отправлено 19 марта 2016 - 17:48

Я не знаю сколько гранат полагалось на экипаж, и сколько подсумков положено на танк, (полагаю что по одному на члена экипажа) тема не слишком профильная для меня, я и в танке то не бывала ни разу, уже выкладывала фотографии места для укладки гранат в СУ-100, остальное к танкистам, врать не буду, не знаю, но то что гранаты хранились в подсумках, в специально отведенном для этого месте на скриншоте видно четко.



Сообщение отредактировал Саша Милосердная: 19 марта 2016 - 19:26

  • 1

#3 Сапер71

Сапер71

    Генерал-майор

  • Пользователь
  • 2 561 сообщений
  • Город:Москва-бад

Отправлено 19 марта 2016 - 18:20

На экипаж ( машину) 6 шт Ф-1 полагалось иметь это как раз 2 подсумка по 3
  • 0

#4 KursanT

KursanT

    Полковник

  • Пользователь
  • 2 332 сообщений
  • Город:Питер

  • КВИР "Доброволец"

Отправлено 19 марта 2016 - 18:24

Видел методичку по СУ-85 (СУ-100), где описывалась боеукладка, в том числе и гранат.

К слову на современной технике этот же принцип остался: (на примере БТР-Д) гранаты для обороны так и лежат в трёхсекционных подсумках в специальных полочках внутри машины.


  • 0

#5 wadimych

wadimych

    Лейтенант

  • Пользователь
  • 736 сообщений

Отправлено 19 марта 2016 - 19:49

В наставлении на т-34 гайку, боекомплект 25 гранат, где лежат ясно, как лежат - не ясно. И количество сумок тоже, но явно не все гранаты в сумках
  • 0

#6 Сапер71

Сапер71

    Генерал-майор

  • Пользователь
  • 2 561 сообщений
  • Город:Москва-бад

Отправлено 19 марта 2016 - 20:58

В наставлении на т-34 гайку, боекомплект 25 гранат, где лежат ясно, как лежат - не ясно. И количество сумок тоже, но явно не все гранаты в сумках

Откуда такие данные?
"Гранатами" еще назывались осколочно-фугасные выстрелы...

Сообщение отредактировал Сапер71: 19 марта 2016 - 20:59

  • 0

#7 wadimych

wadimych

    Лейтенант

  • Пользователь
  • 736 сообщений

Отправлено 19 марта 2016 - 21:29

Откуда такие данные?
"Гранатами" еще назывались осколочно-фугасные выстрелы...

Сидел на досуге наставление по Т-34 выдумывал...



УКЛАДКА БОЕПРИПАСОВ В ТАНКЕ

В танке размещается: 100 снарядов (бронебойных — 21 шт., осколочно-фугасных — 75 шт. и подкалиберных — 4 шт.), 50 пулемётных дисков (3150 патронов, из которых: бронебойных — 540 шт., трассирующих — 510 шт. и с легкой пулей — 2100 шт.), 1 пистолет-пулемёт ППШ, 4 магазина к нему и 25 ручных гранат «Ф-1» (рис. 49 и 50).

Для укладки снарядов на полу боевого отделения оборудовано 8 специальных ящиков, в которых размещают 86 снарядов, из них 19 бронебойно-трассирующих 1 (рис. 49) и 67 осколочно-фугасных 2;остальные 14 снарядов размещены так: 2 бронебойно-трассирующих 1 — в кассетах на крышке ящика в правом заднем углу боевого отделения, 8 осколочно-фугасных 2 — на левом фальшборте в боевом отделении и 4 подкалиберных 3 — в кас­сетах на правом фальшборте.

Пулеметные патроны укладываются в дисковые магазины, которые размещаются так: 7 дисков с легкой пулей — в отделении управления, в носовой части 4 (рис. 49); 11 дисков с бронебойными и трассирующими пулями (совместно) 5: на правом фальшборте — 4 диска и в задней части башни — 7 дисков; 15 дисков с лёгкими и трассирующими пулями (совместно) — в отделении правления 6 (рис. 49) и 17 дисков с легкими и трассирующими пулями (совместно) 6 (рис. 50) — в задней части башни. Пистолет-пулемет ППШ крепится на правом фальшборте 7 (рис. 49) двумя ремешками, а патроны к нему в 4 магазинах укладывают в сумках на укладке пулемётных дисков в задней части башни, 8 (рис. 50).

Ручные гранаты «Ф-1» в количестве 25 шт. укла­дываются в сумках за спин­кой сиденья радиста 9 (рис. 49).


Сообщение отредактировал wadimych: 19 марта 2016 - 21:33

  • 1

#8 Саша Милосердная

Саша Милосердная

    Генерал-полковник

  • Координатор
  • 7 470 сообщений
  • Город:город-герой Ленинград

Отправлено 19 марта 2016 - 22:36

Сидел на досуге наставление по Т-34 выдумывал...



УКЛАДКА БОЕПРИПАСОВ В ТАНКЕ

....

Ручные гранаты «Ф-1» в количестве 25 шт. укла­дываются в сумках за спин­кой сиденья радиста 9 (рис. 49).

А на рисунке 49 как это выглядит?


  • 0

#9 wadimych

wadimych

    Лейтенант

  • Пользователь
  • 736 сообщений

Отправлено 19 марта 2016 - 23:00

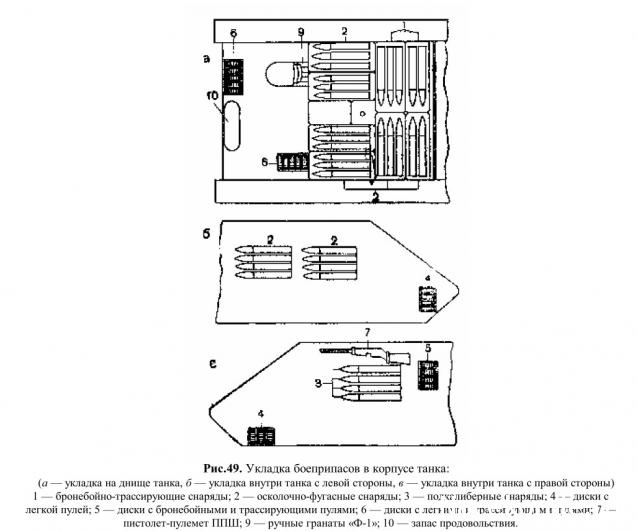

Смутно выглядит, ящика и т.п. в реальной машине там нет (грешен, занимаюсь комплектованием Т-34 фигней всякой).

60752_bb6808b3088018a6ab429f7ffad29b28.j


Сообщение отредактировал wadimych: 19 марта 2016 - 23:04

  • 0

#10 Саша Милосердная

Саша Милосердная

    Генерал-полковник

  • Координатор
  • 7 470 сообщений
  • Город:город-герой Ленинград

Отправлено 19 марта 2016 - 23:38

мне кажется это как раз и есть укладка для гранат

T-34slash85_inside_pic1.jpg 7d8663c5d20.jpg


Танк правда т-34-85


  • 0

#11 H.Berger

H.Berger

    Подполковник

  • Пользователь
  • 1 928 сообщений
  • Город:Калуга

  • Батальон

Отправлено 20 марта 2016 - 00:00

Гранат 25, а подсумки трехсекционные.



ВОт под тридцать гранат, там укладка подошла как раз)))


Сообщение отредактировал H.Berger: 20 марта 2016 - 00:02

  • 0

#12 Denis Muller

Denis Muller

    Старшина

  • Пользователь
  • 225 сообщений
  • Город:Ростов-на-Дону

  • Азовский кр.флотец

Отправлено 20 марта 2016 - 00:03

есть кстати мысль
чисто на догадки )
подсумок трёх секционный а не трёх гранатный
может две гранаты два запала ?
ну или в двух подсумках пять гранат и пять запалов в шестом кармане
прошу не пинать, реально где их в танке запалы хранить не знаю
но вспоминая фильм про самоходчиков вспомнил как они  кольцо дёрнули
а потом разобрали гранаты во избежание


не знаю насколько правдивая инфа
но тут написано что 20 гранат и картинки всякие если по две гранаты и запалы в третьем то все получится
но опять же без всяких претензий на истину
http://pro-tank.ru/t...ekomplekt-tanka

http://forum.worldof...2#entry10725532

догадки не подтвердились


Сообщение отредактировал Denis Muller: 20 марта 2016 - 00:24

  • 0

#13 wadimych

wadimych

    Лейтенант

  • Пользователь
  • 736 сообщений

Отправлено 20 марта 2016 - 01:48

мне кажется это как раз и есть укладка для гранат



Танк правда т-34-85

От 76 мм машин ("Пирожка" и "Гайки") у 85-ки есть отличия.

В моем случае поздняя гайка. И скан из наставления я на нее привел.

Ящика за сиденьем мех-вода нет. На стенке, где в 85-ке гранаты в 76-ке лотки под снаряды и место для ППШ.




Должен признать, что исходная постановка задачи некорректна.

Для Т-34-85 и СУ-100 - понятно.

А вот как быть с наставлением на "Гайку" Т-34, где количество оговорено и место хранения тоже?


Сообщение отредактировал wadimych: 20 марта 2016 - 02:00

  • 0

#14 Саша Милосердная

Саша Милосердная

    Генерал-полковник

  • Координатор
  • 7 470 сообщений
  • Город:город-герой Ленинград

Отправлено 20 марта 2016 - 02:33



От 76 мм машин ("Пирожка" и "Гайки") у 85-ки есть отличия.

В моем случае поздняя гайка. И скан из наставления я на нее привел.

Ящика за сиденьем мех-вода нет. На стенке, где в 85-ке гранаты в 76-ке лотки под снаряды и место для ППШ.




Должен признать, что исходная постановка задачи некорректна.

Для Т-34-85 и СУ-100 - понятно.

А вот как быть с наставлением на "Гайку" Т-34, где количество оговорено и место хранения тоже?

Ой, рада бы помочь, но здесь я мало что знаю, бог его знает, где они там размещалось, как например и в других  танках и прочей бронетехнике... Думаю, это обсуждение переросло тему трехсекционных подсумков в пеших войсках, пора его выделить в отдельную тему... в рамках подфорума танкистов.


  • 1

#15 wadimych

wadimych

    Лейтенант

  • Пользователь
  • 736 сообщений

Отправлено 20 марта 2016 - 02:37

Зря, тут она умрет.


  • 0

#16 Саша Милосердная

Саша Милосердная

    Генерал-полковник

  • Координатор
  • 7 470 сообщений
  • Город:город-герой Ленинград

Отправлено 20 марта 2016 - 03:18

Зря, тут она умрет.

В огонь чтоб не гас тоже надо дрова подбрасывать))) перенесу куда скажете


  • 0

#17 Трофим

Трофим

    Генерал-лейтенант

  • Пользователь
  • 3 493 сообщений
  • Город:г. Прохладный - г. Москва

Отправлено 20 марта 2016 - 11:18

От 76 мм машин ("Пирожка" и "Гайки") у 85-ки есть отличия.

В моем случае поздняя гайка. И скан из наставления я на нее привел.

Ящика за сиденьем мех-вода нет. На стенке, где в 85-ке гранаты в 76-ке лотки под снаряды и место для ППШ.




Должен признать, что исходная постановка задачи некорректна.

Для Т-34-85 и СУ-100 - понятно.

А вот как быть с наставлением на "Гайку" Т-34, где количество оговорено и место хранения тоже?



Может ответ в самой фразе - "Ручные гранаты «Ф-1» в количестве 25 шт. укла­дываются в сумках за спин­кой сиденья радиста"
На спинке кресла размещаться могли?

А под креслом что хранилось?


  • 0

#18 wadimych

wadimych

    Лейтенант

  • Пользователь
  • 736 сообщений

Отправлено 20 марта 2016 - 12:13

Может ответ в самой фразе - "Ручные гранаты «Ф-1» в количестве 25 шт. укла­дываются в сумках за спин­кой сиденья радиста"
На спинке кресла размещаться могли?

А под креслом что хранилось?

Спинка откидывается, чтобы можно было залезать.

Между спинкой сиденья, сиденьем и ящиками укладки есть пространство, куда влезет 25 Ф-1, но оно ничем не ограничено (нет ящика и т.п.)

И вопрос, как 25 штук запихнуть в сумки с 3-мя секциями? Кроме варианта, что были сумки на 2 гранаты или использовались сумки для РГД-33 + 3-х секционные, по-другому не выходит. Либо не все гранаты хранились в сумках.

Сегодня попробую сфоткать.

"Попа" сиденья почти на полу.


Сообщение отредактировал wadimych: 20 марта 2016 - 12:14

  • 0

#19 jagd60

jagd60

    Лейтенант

  • Пользователь
  • 664 сообщений
  • Город:Псков

  • 3-й Пехотный Полк

Отправлено 20 марта 2016 - 17:14

На всех фото и видео подъёмов нашей техники что я видел, гранаты в танках всегда хранились с вкрученными запалам.  Однако, в учебном фильме "Тыл танкового батальона в бою" 1940г. , танкисты на Т-26 с конической башней, при покидании машины ,распихивают гранаты по карманам отдельно от запалов.


  • 0

#20 Лушников Артем

Лушников Артем

    Старший сержант

  • Пользователь
  • 179 сообщений
  • Город:Москва

Отправлено 20 марта 2016 - 21:33

Ящика за сиденьем мех-вода нет. На стенке, где в 85-ке гранаты в 76-ке лотки под снаряды и место для ППШ.







С Т-34-85 тоже не всё гладко. На фото Саши явно ниши видны за спиной радиста по правому борту. Как и в наставлении к Т-34-76. А по "Руководству по материальной части Т-34-85" эти ящички должны быть по левому борту за спиной мехвода: "Гранаты Ф-1 размещаются у командира орудия на левом фальшборту (гнёзда на 20 гранат), а запалы в сумках - возле гранат."



Есть предположение - напутано в наставлениях. И правильно - гранаты за мехводом в Т-34-76, гранаты за радистом в Т-34-85?



Под сиденье их явно не спрячешь - высоты не хватит.
