Добрый вечер, уважаемые форумчане)

Доводим нашу красоту до логического завершения.

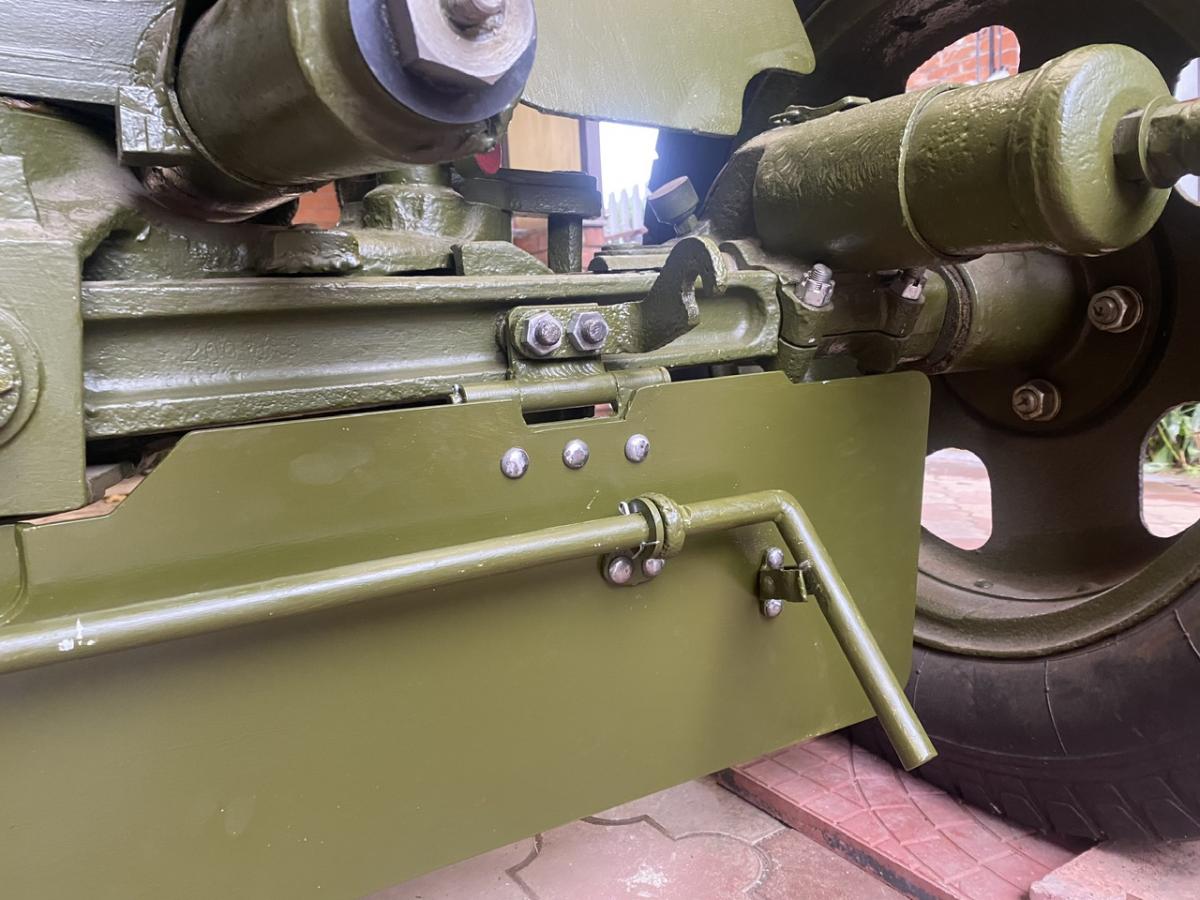

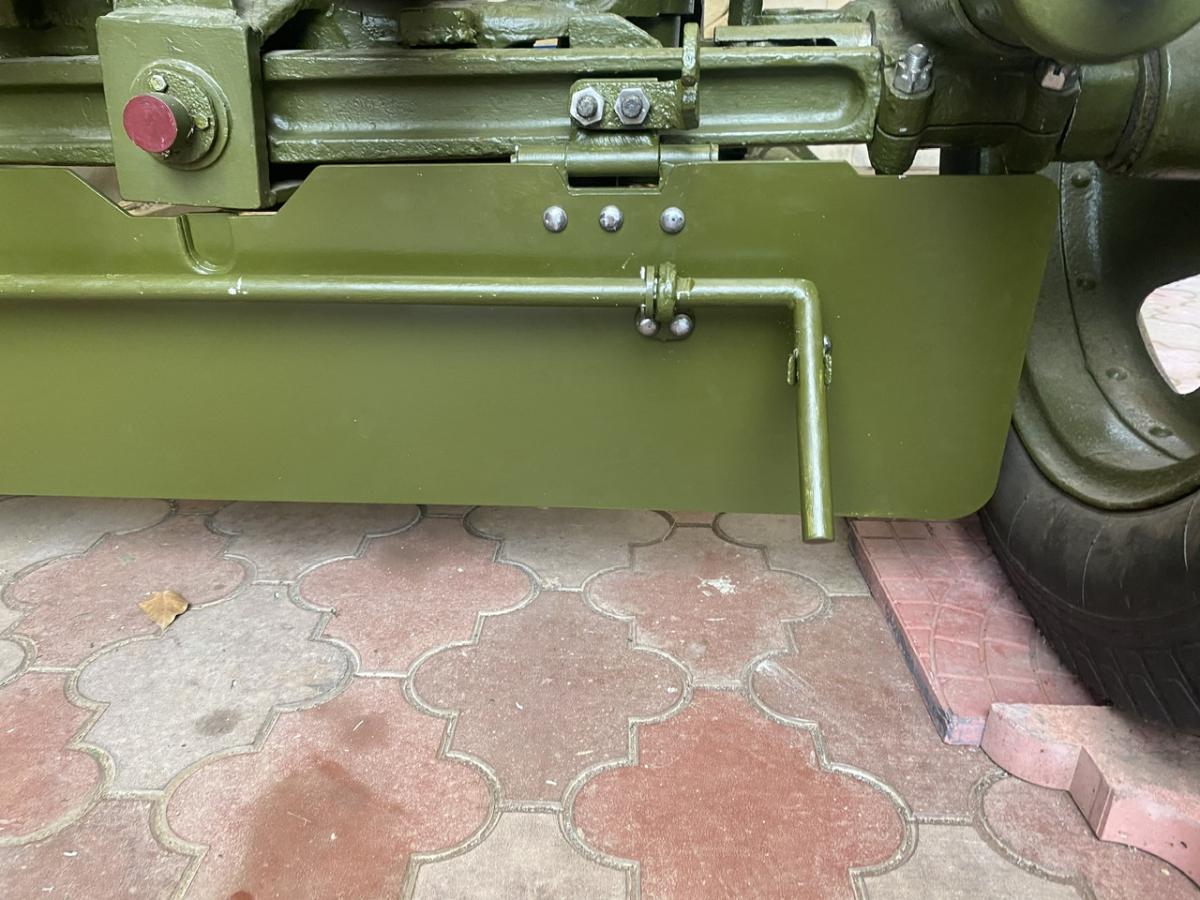

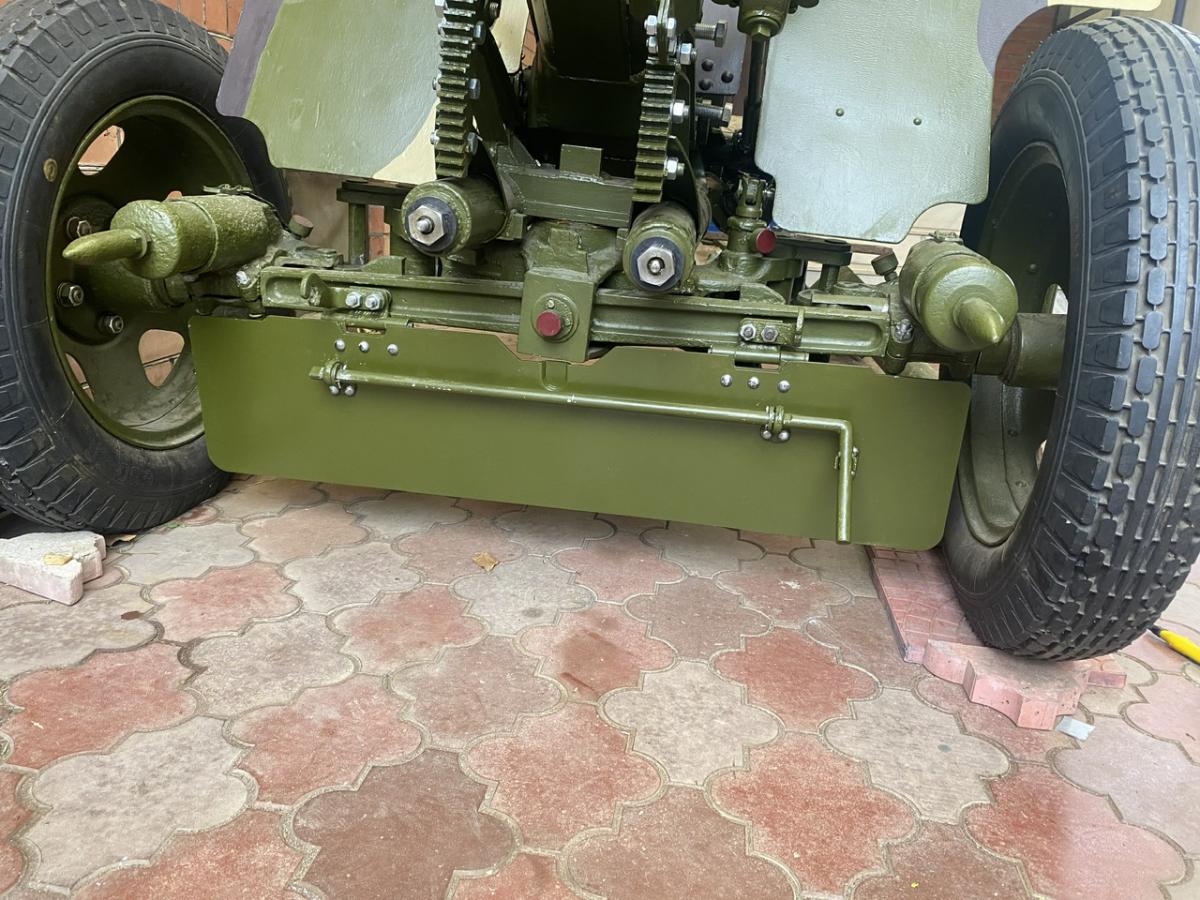

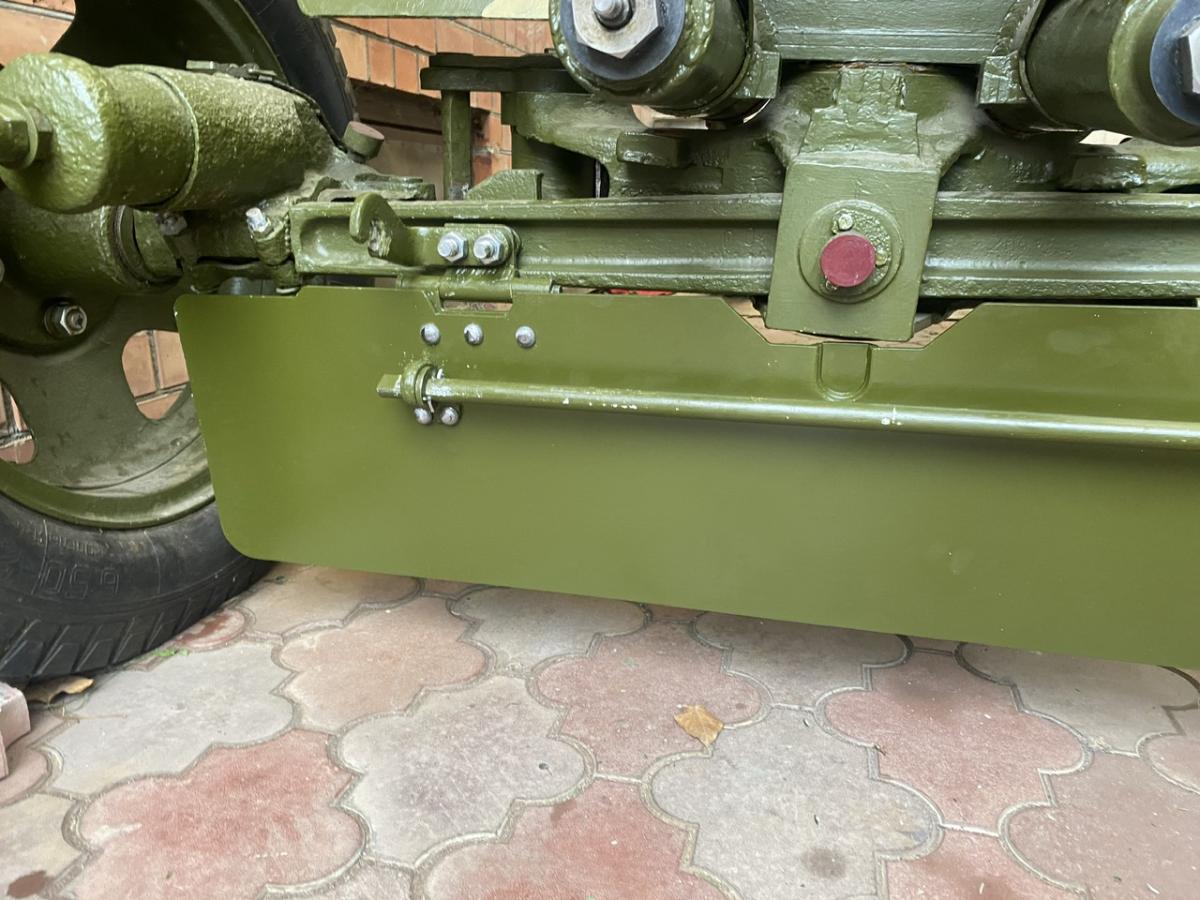

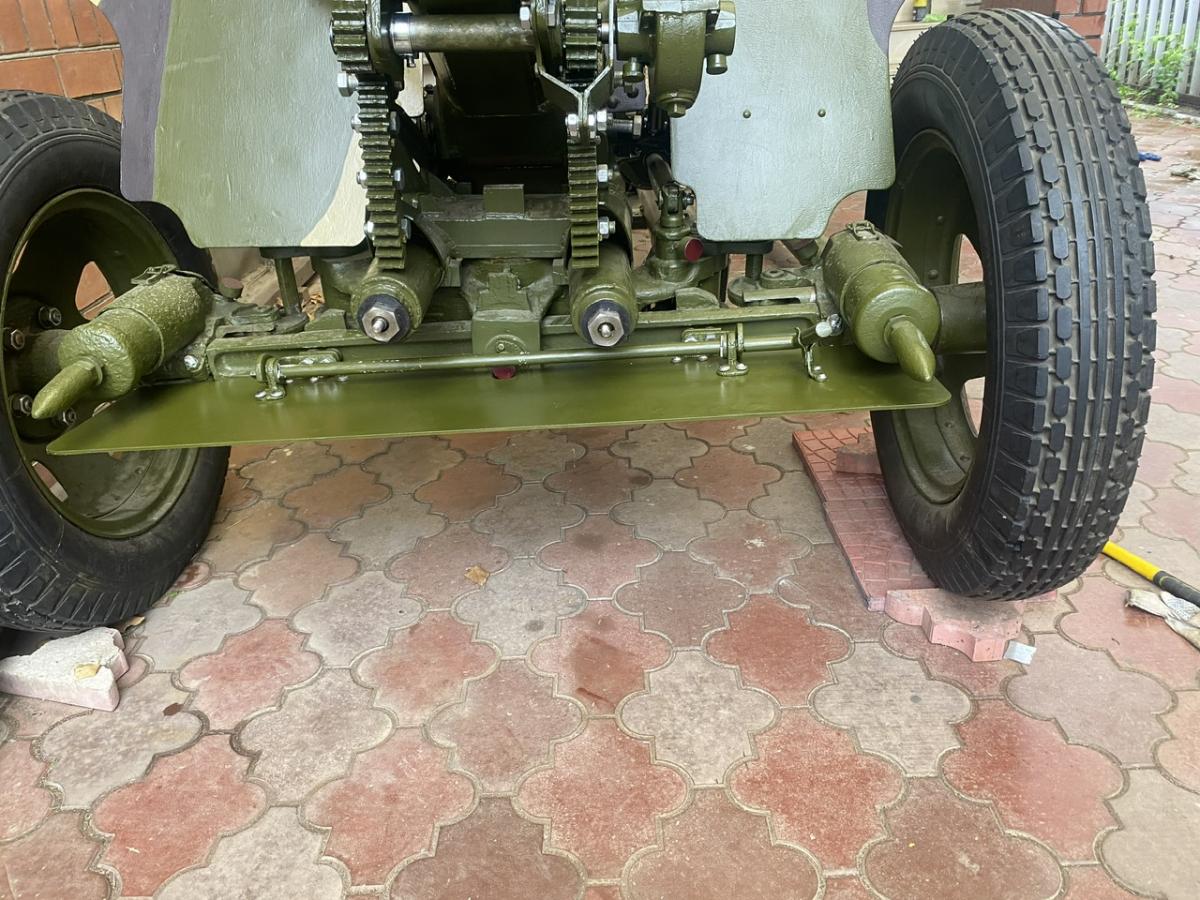

Одним из последних сложных механизмов, на свое законное место встал нижний откидной щиток (он же фартук).
Сам щит был изготовлен нами по чертежу.
А вот почти вся фурнитура попалась оригинальная.
Из оригинальных частей - это кронштейны правый и левый для зацепа, лирка зацепа, и оба крепления зацепа.
По-мимо щита, был изготовлены сам зацеп(в простонародье кочерга), и обе петли (на них наш фартук теперь и висит).

Теперь все щитовое прикрытие восстановлено, осталось установить гильзоотражатель и маску орудия, но об этом в следующих постах.

А пока, полюбуйтесь фотоотчетом и видео работы фартука.

https://vk.com/wall382722323_718

Прикрепленные изображения

•
•
•
•
•

Сообщение отредактировал Maestro: 29 мая 2025 - 19:19

[Maestro]

Добрый вечер, уважаемые читатели.

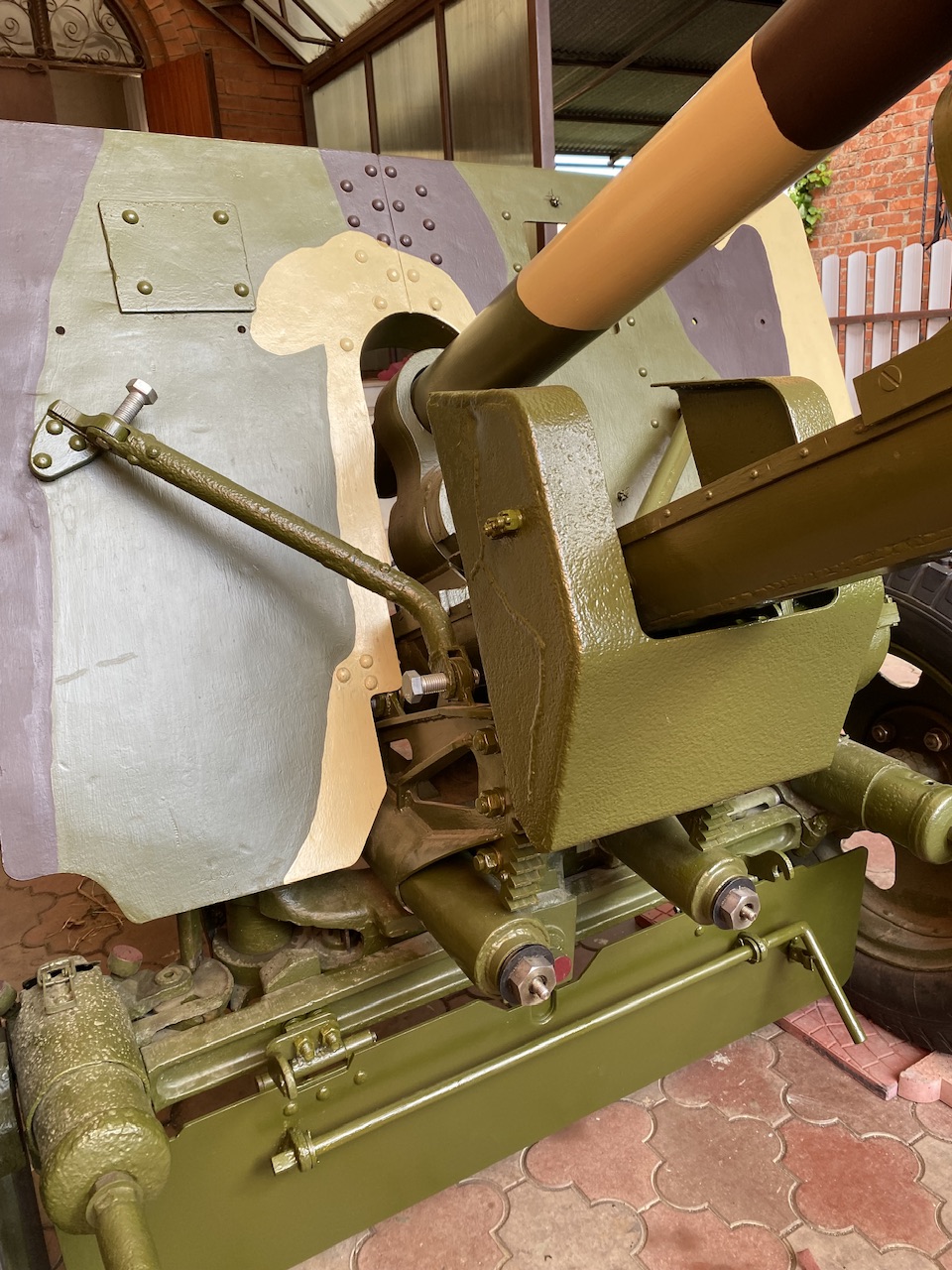

Предпоследним элементом щитового прикрытия, занявшим свое место становится подвижный щит (он же - маска орудия).

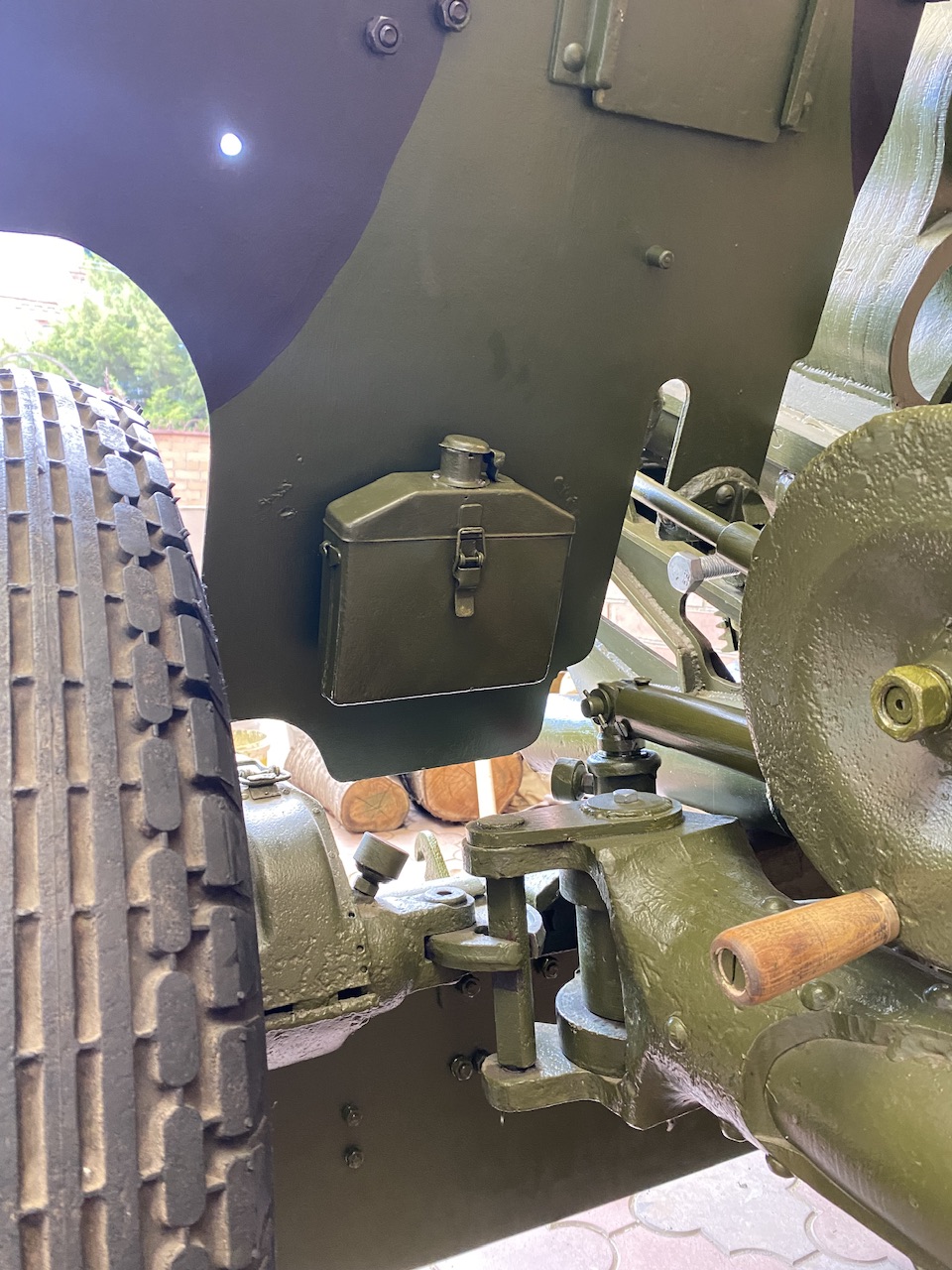

Ну и между делом, свое место заняла, полностью восстановленная железная коробка с аккумуляторной батареей «Луч», теперь сетка нашей Панорамы сможет подсвечиваться на ночных мероприятиях)

Ну и как всегда фотоотчет.

Прикрепленные изображения

•
•
•
•

[Maestro]

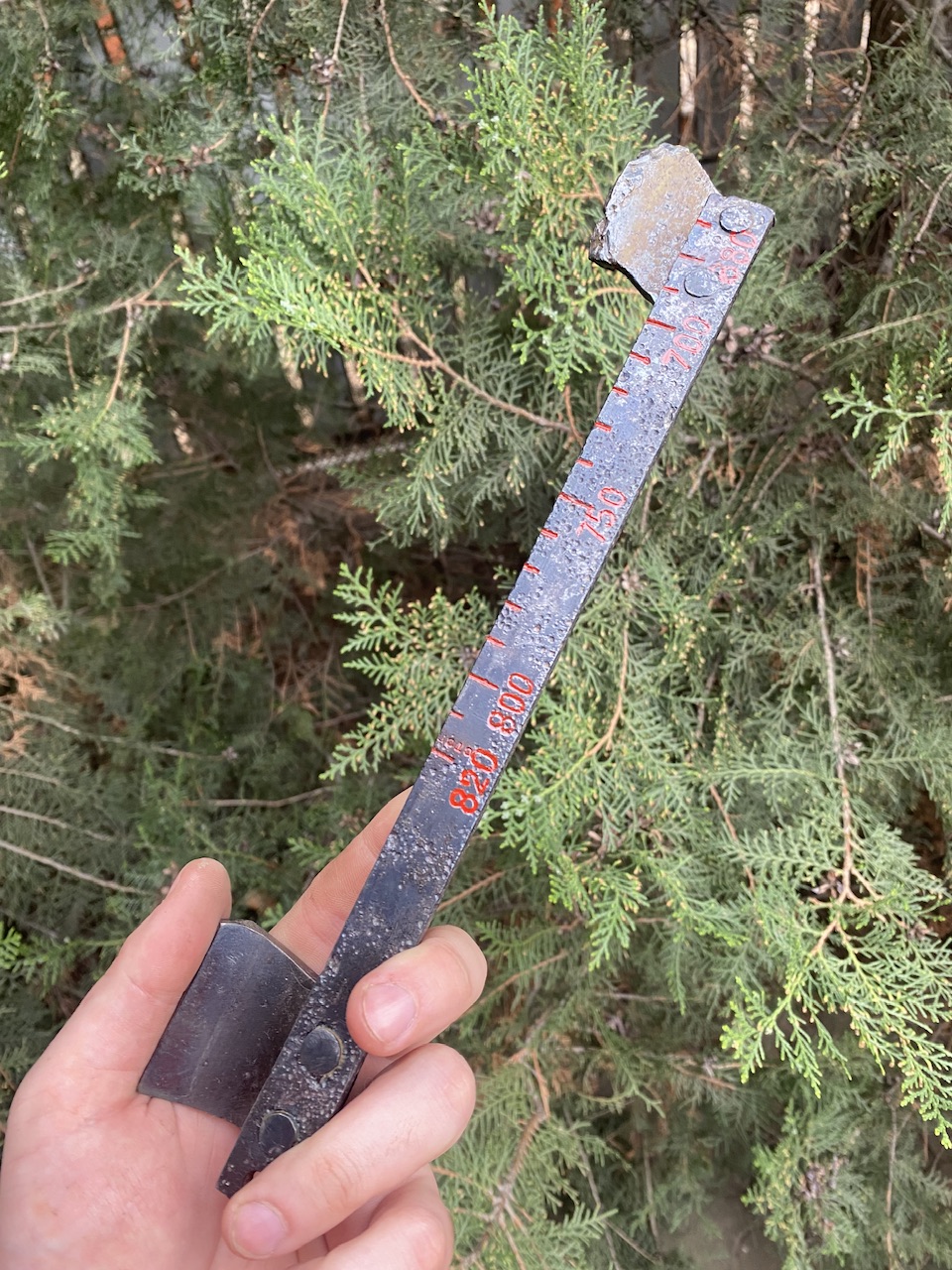

Так же, сегодня была восстановлена рейка отката, осталось повесить на неё бегунок и приварить к люльке.
Фото

Прикрепленные изображения

•
•

[Romick]

Отличная работа!

[Maestro]

Отличная работа!

спасибо!

[Maestro]

Добрый вечер.

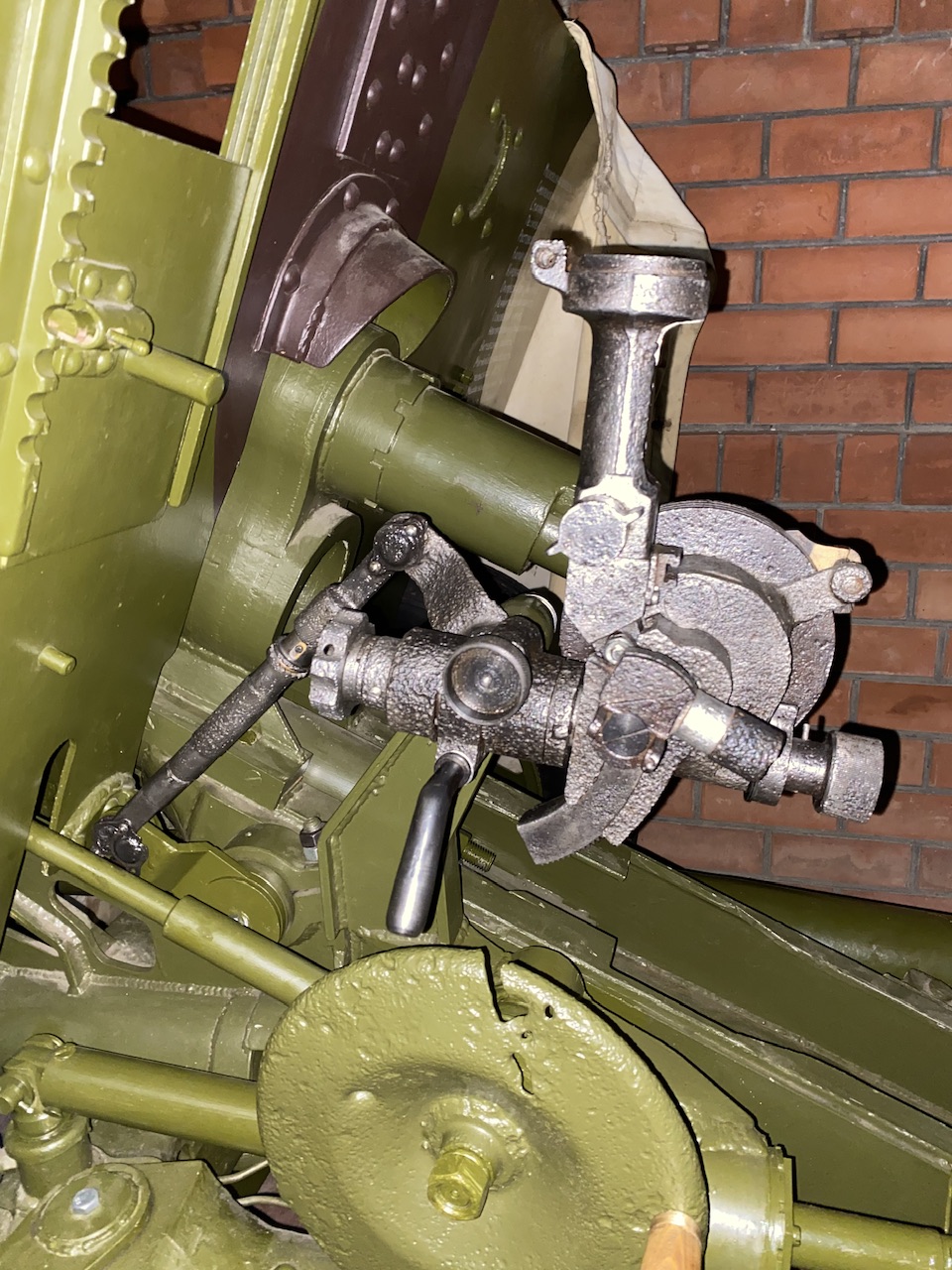

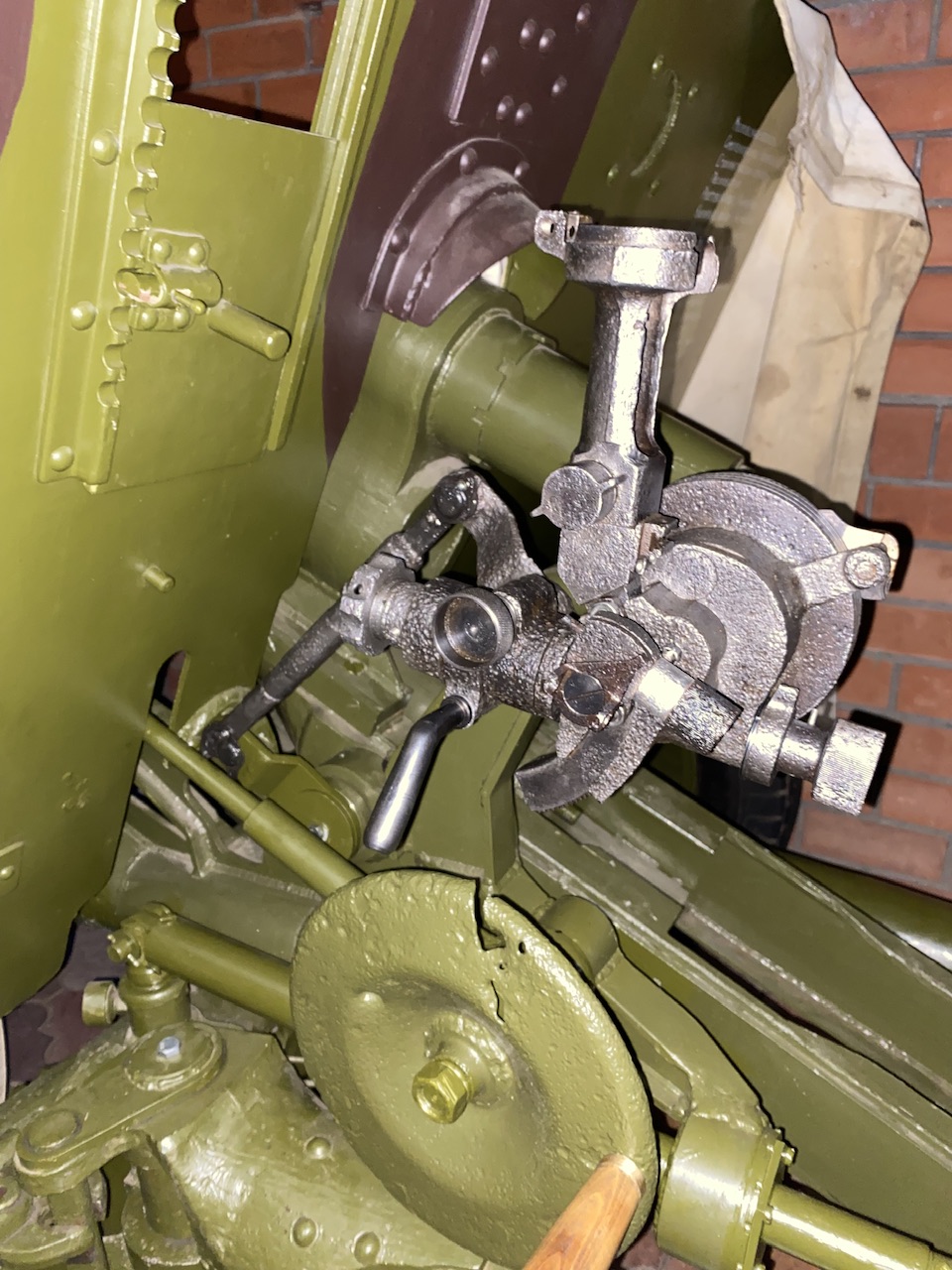

Вот и прицел занял свое законное место.
Комментарии думаю излишни.

https://vk.com/wall382722323_720

Видео и фото прикладываю.

Прикрепленные изображения

•
•

[Maestro]

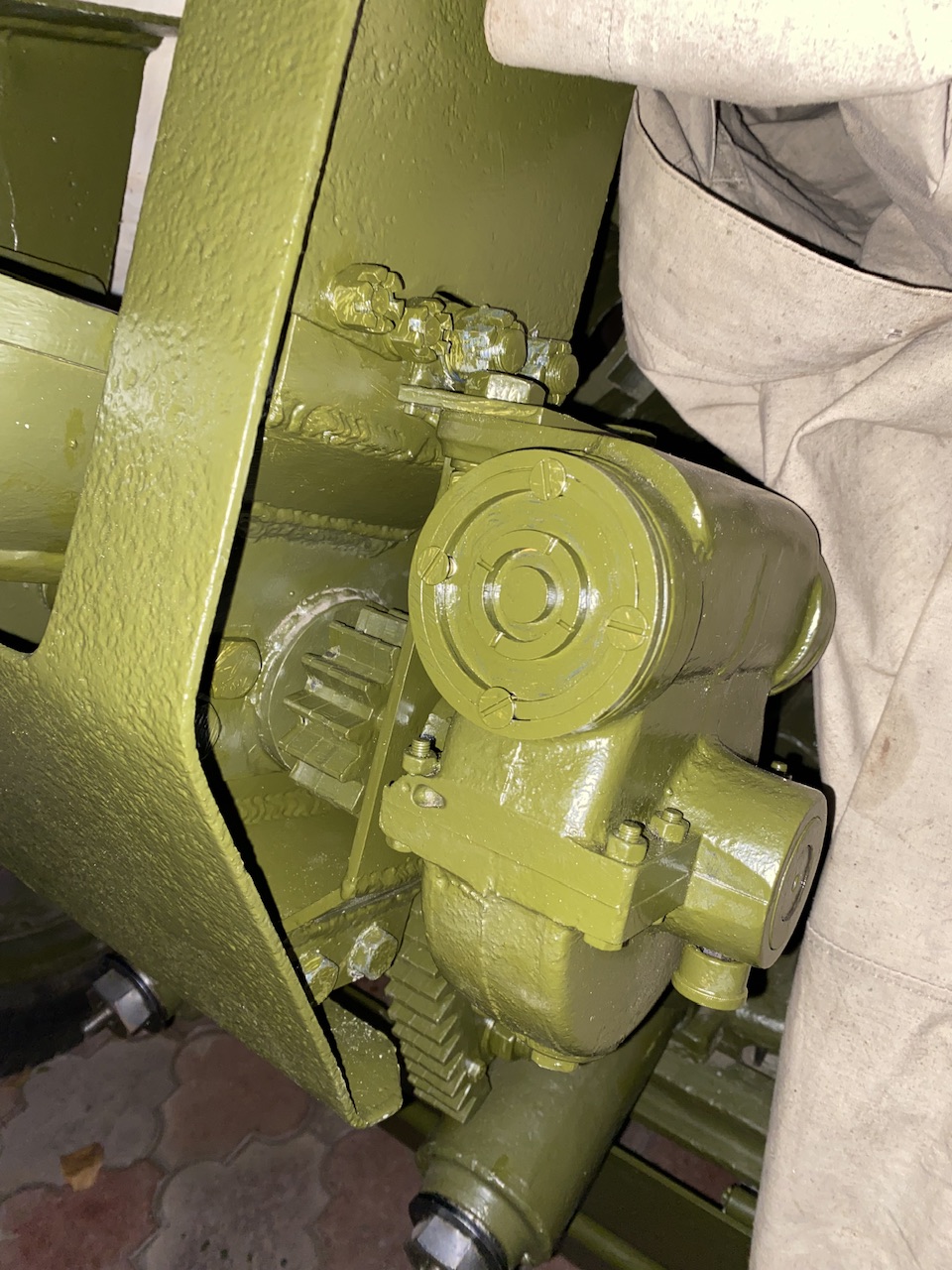

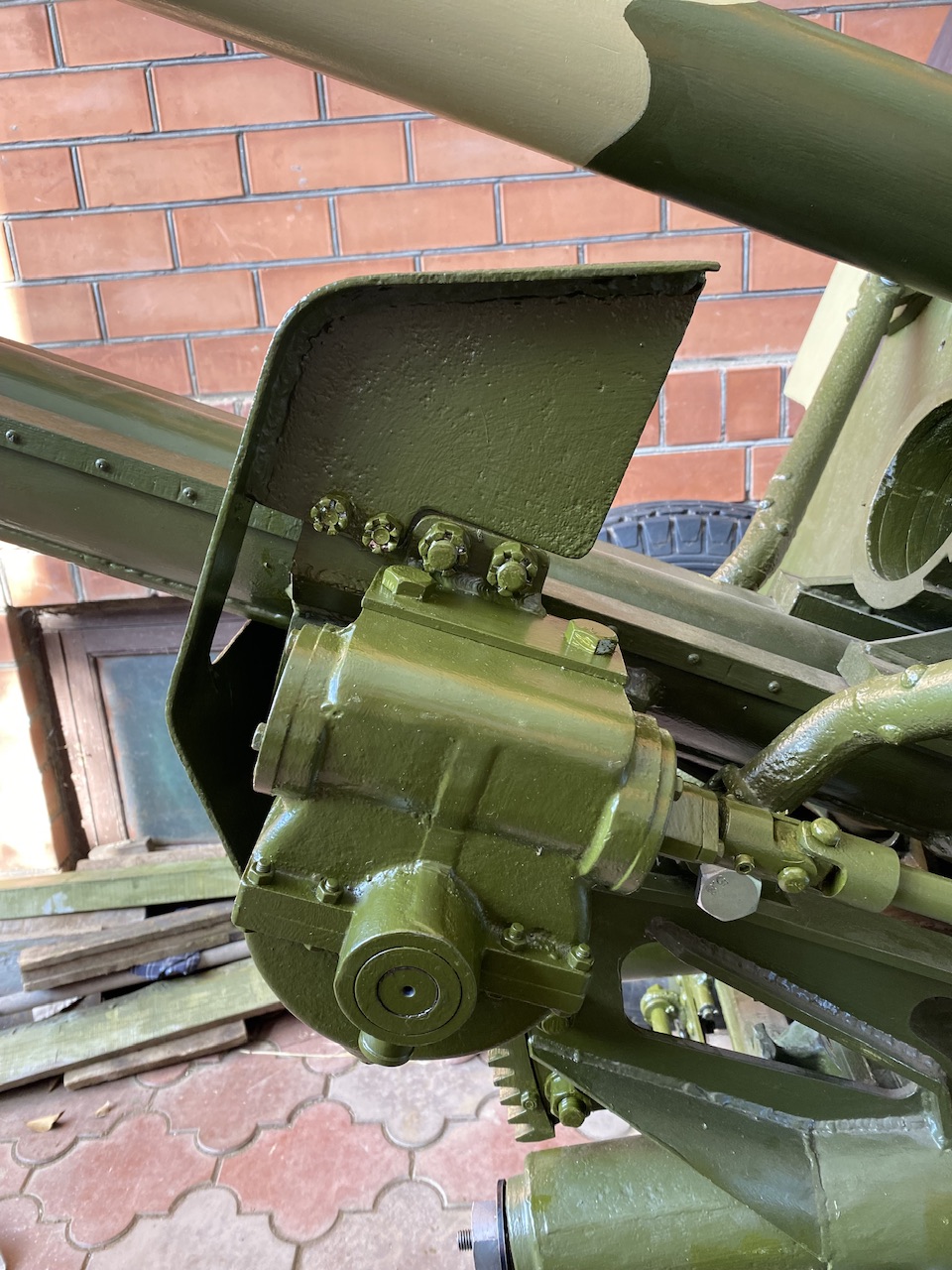

Так же, появилась декоративная накладка на редукторе, изначальная гладкая, нас не устраивала.

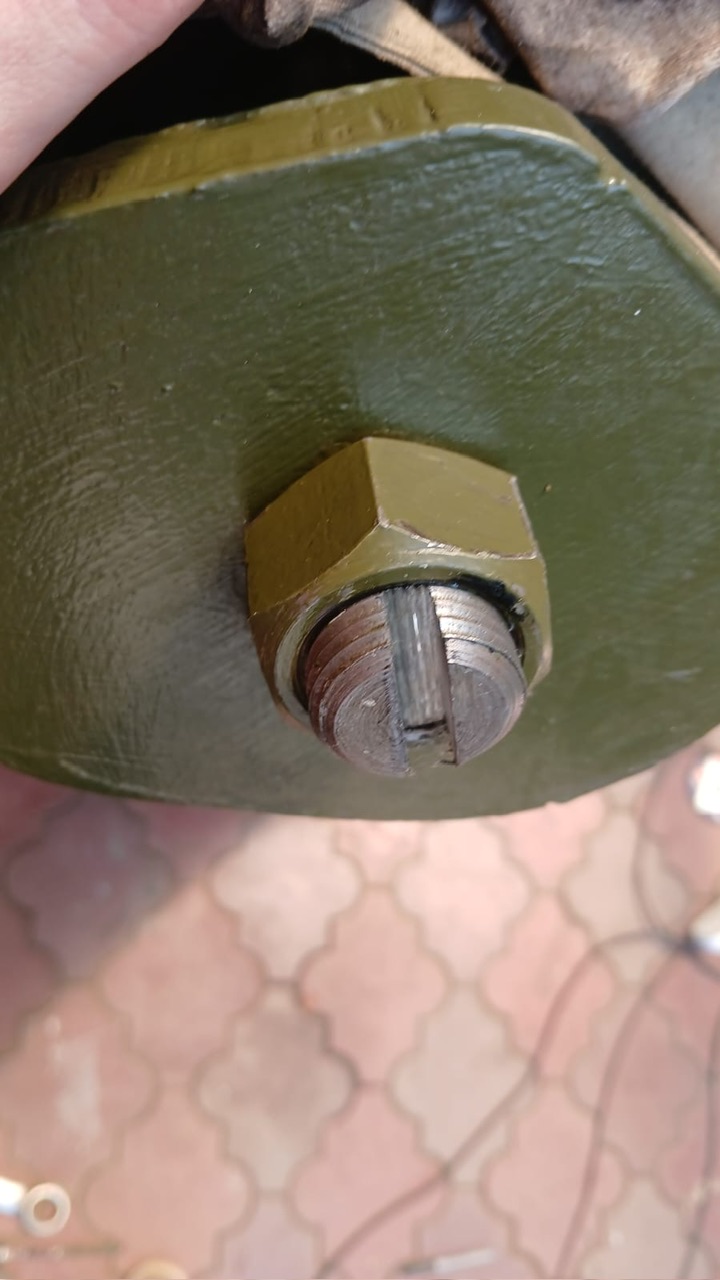

И преобразилась резьба крепления тормоза отката.

Прикрепленные изображения

•
•

Сообщение отредактировал Maestro: 04 июня 2025 - 01:45

[Maestro]

Всех приветствуем!

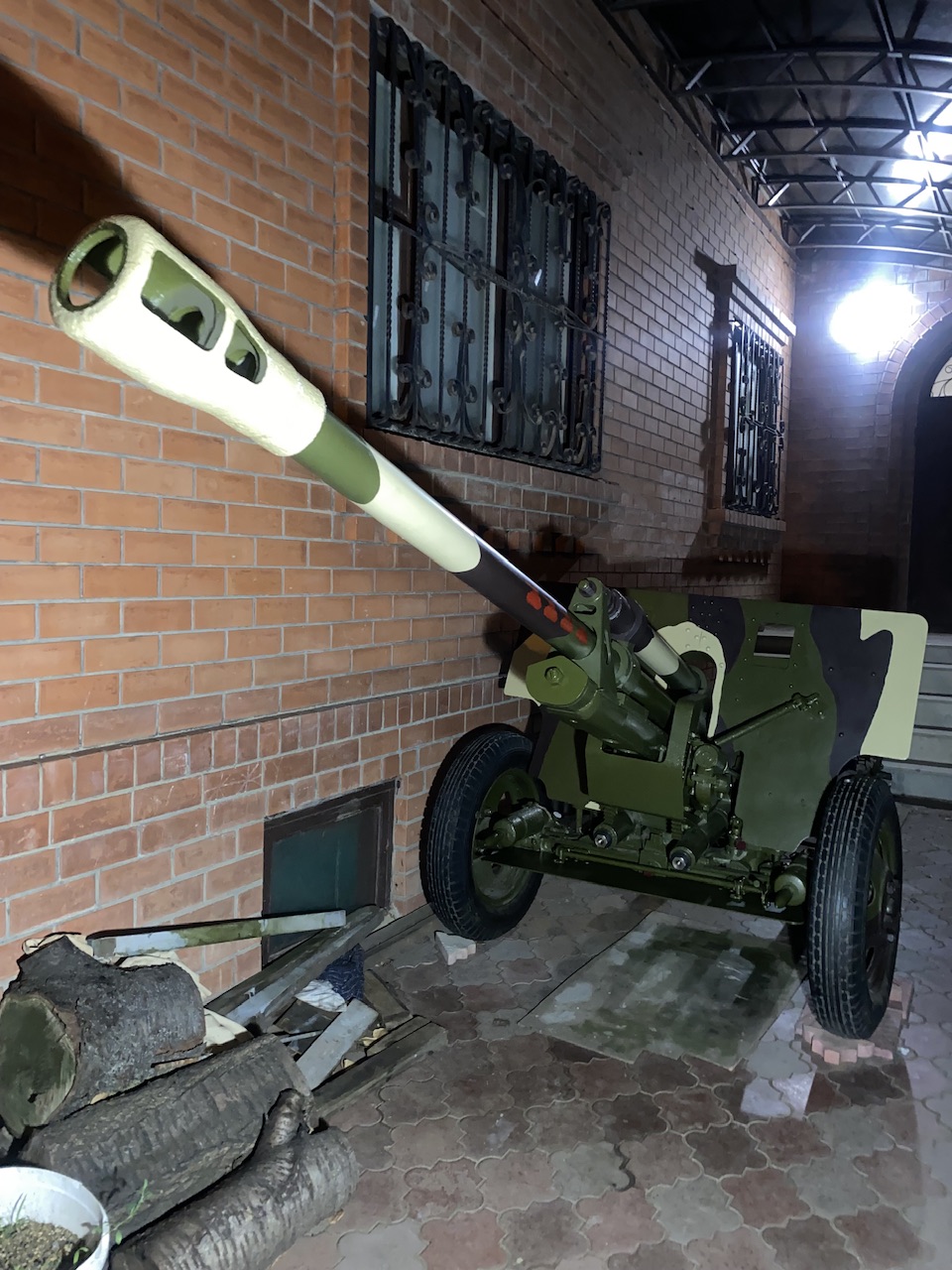

В последнее время работа пошла повеселее.
Сегодня была полностью закончена Глава посвященная щитовому прикрытию.

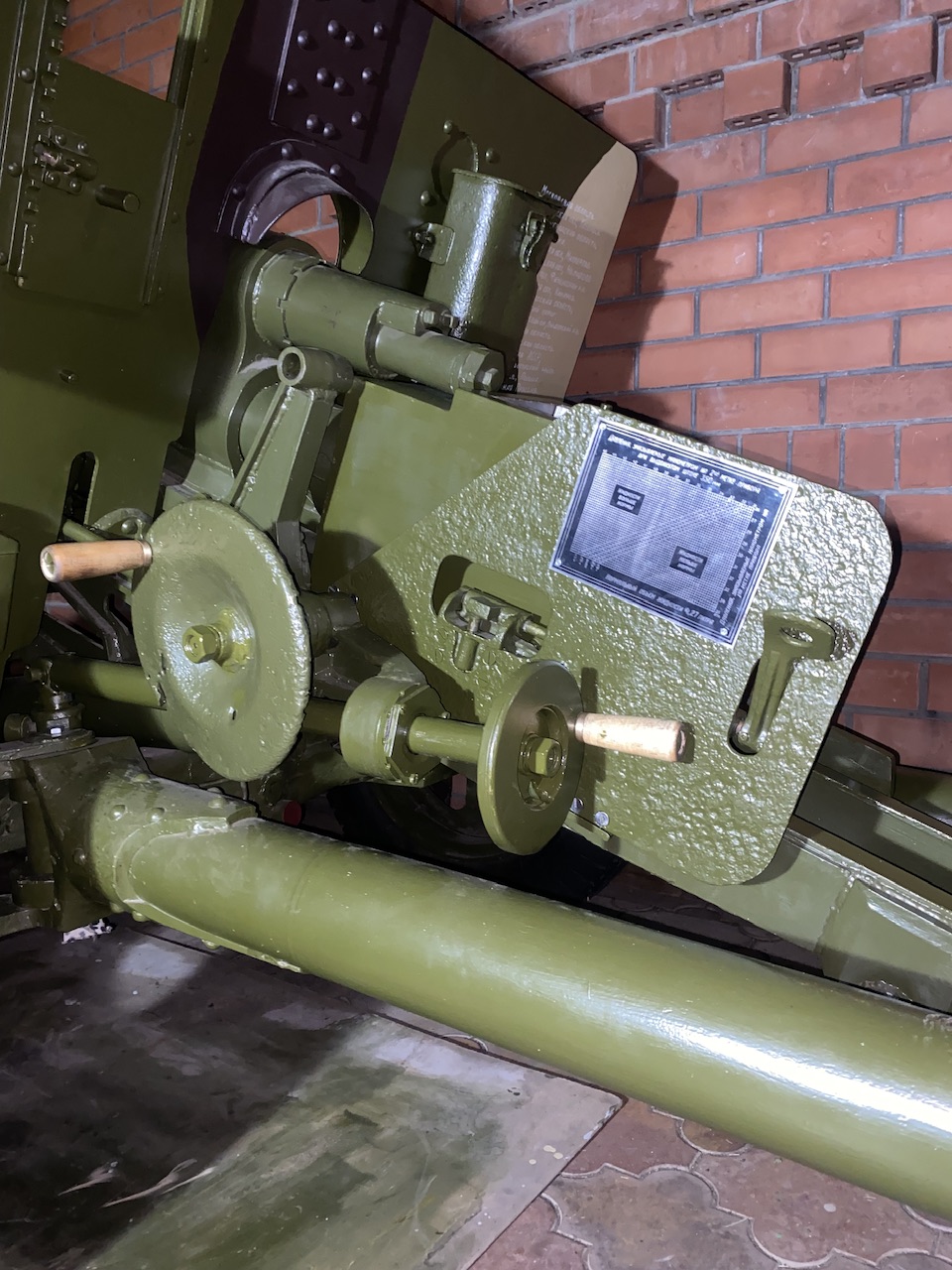

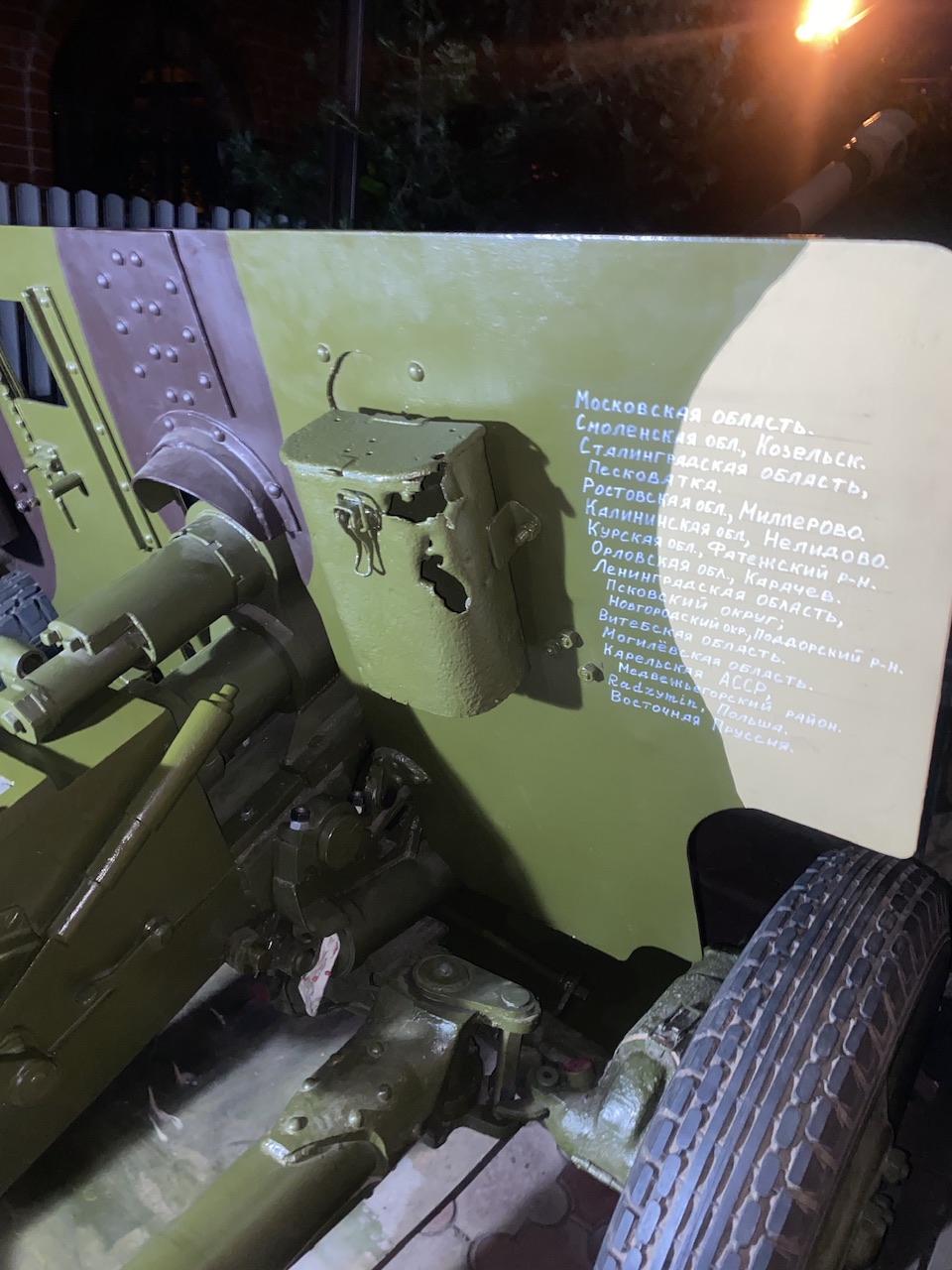

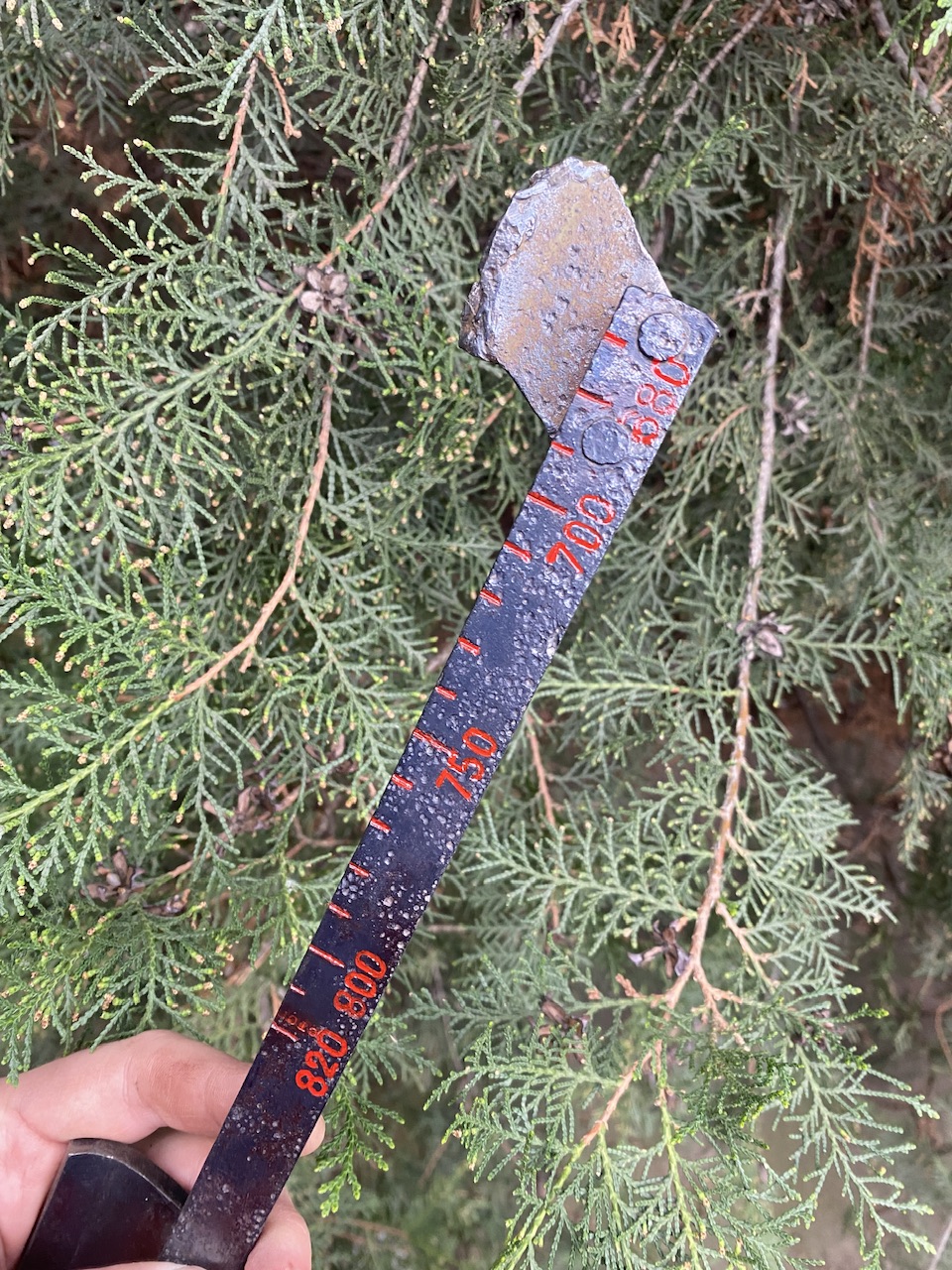

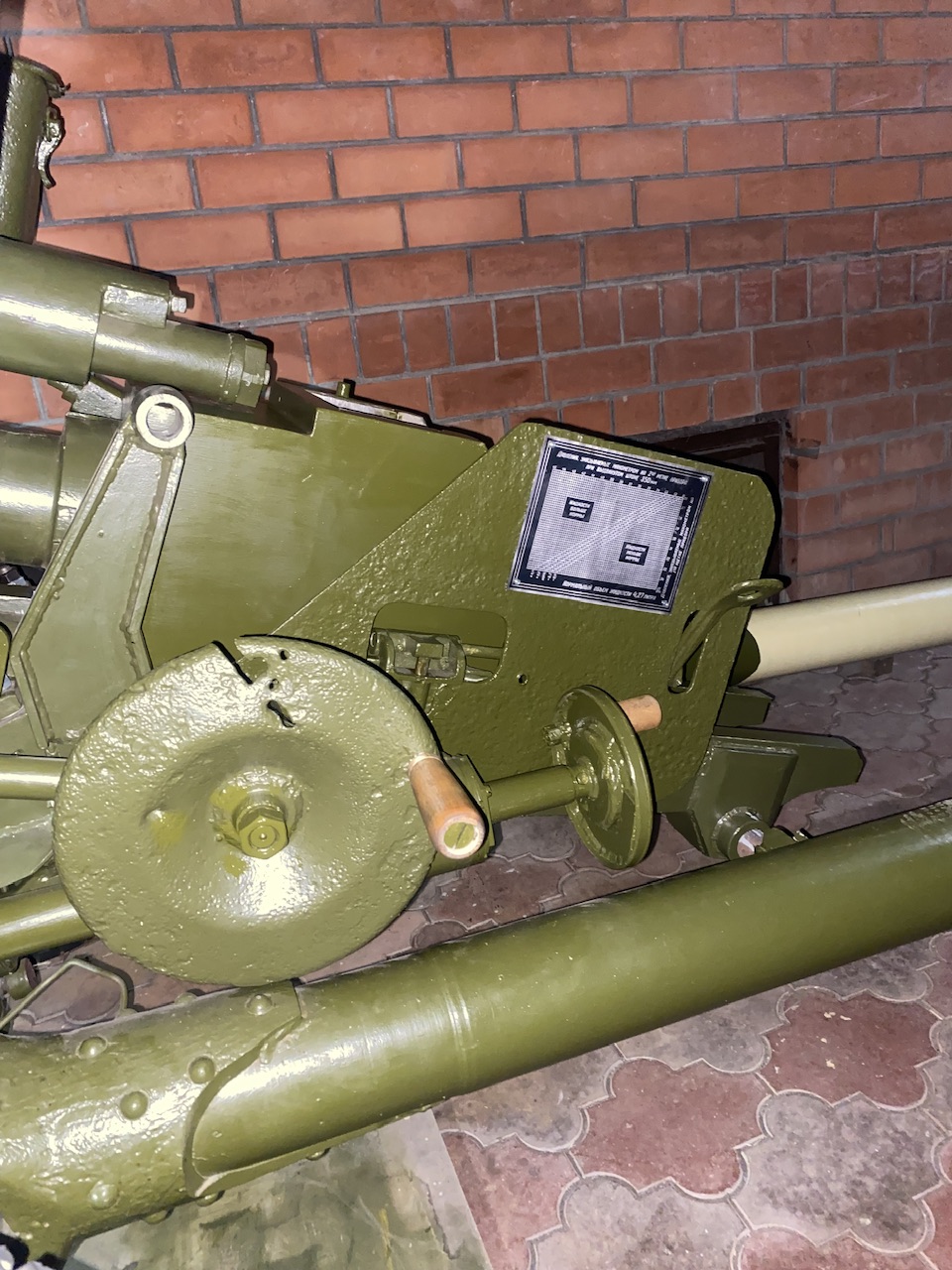

На место встал гильзоотражатель, он же щиток люльки. Так же свое место на нём заняла изготовленная нами ранее табличка с графиком определения количества жидкости в накатнике.

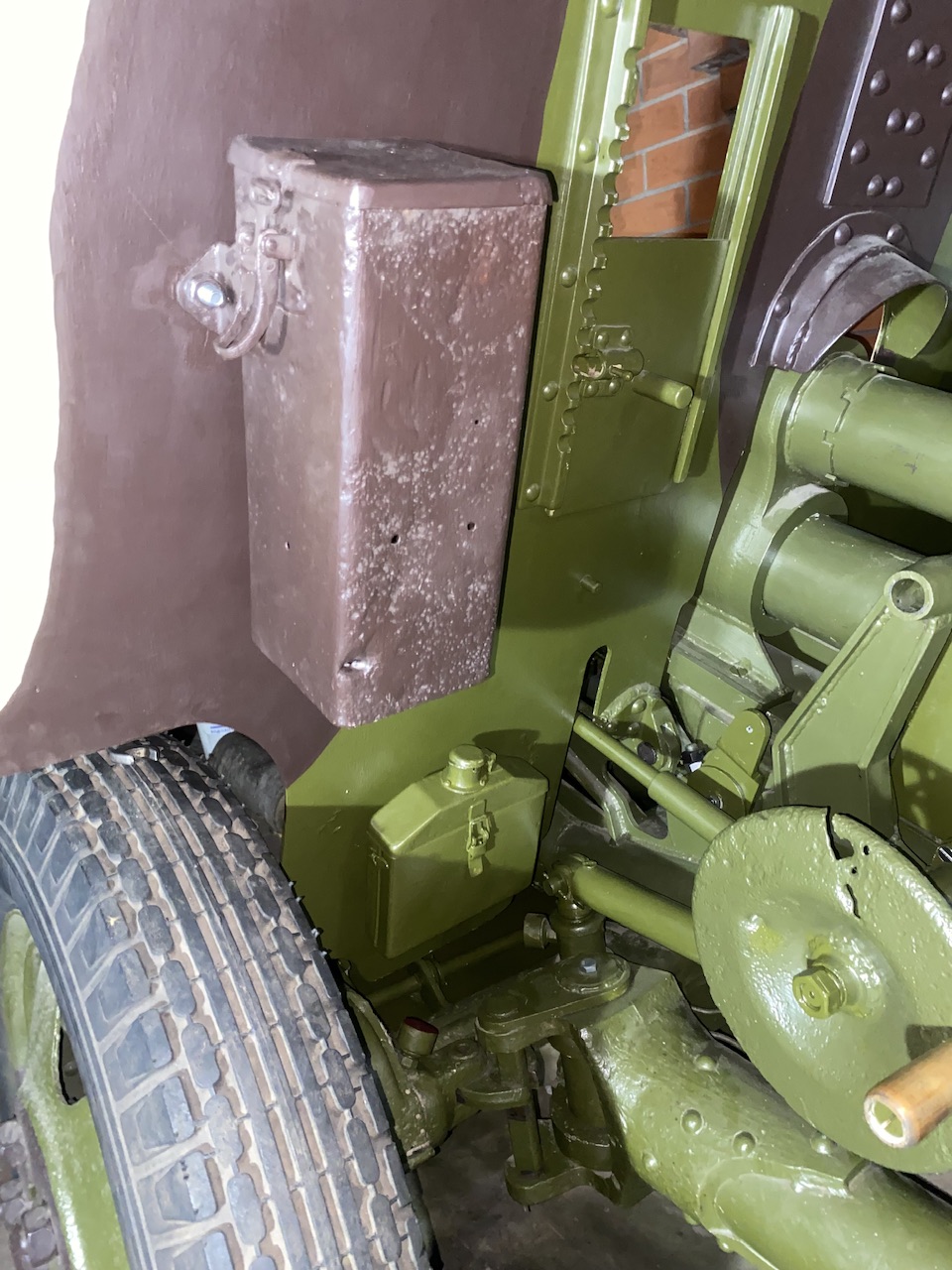

Помимо вышесказанного, свое место, наконец-то заняли полностью восстановленные ящички - ящик банника/разрядника и ящик для хранения панорамы Герца. Боевые шрамы на ящиках сохранены.

В ходе работы, пока были сняты прицельные приспособления, чтобы их не закоцать.

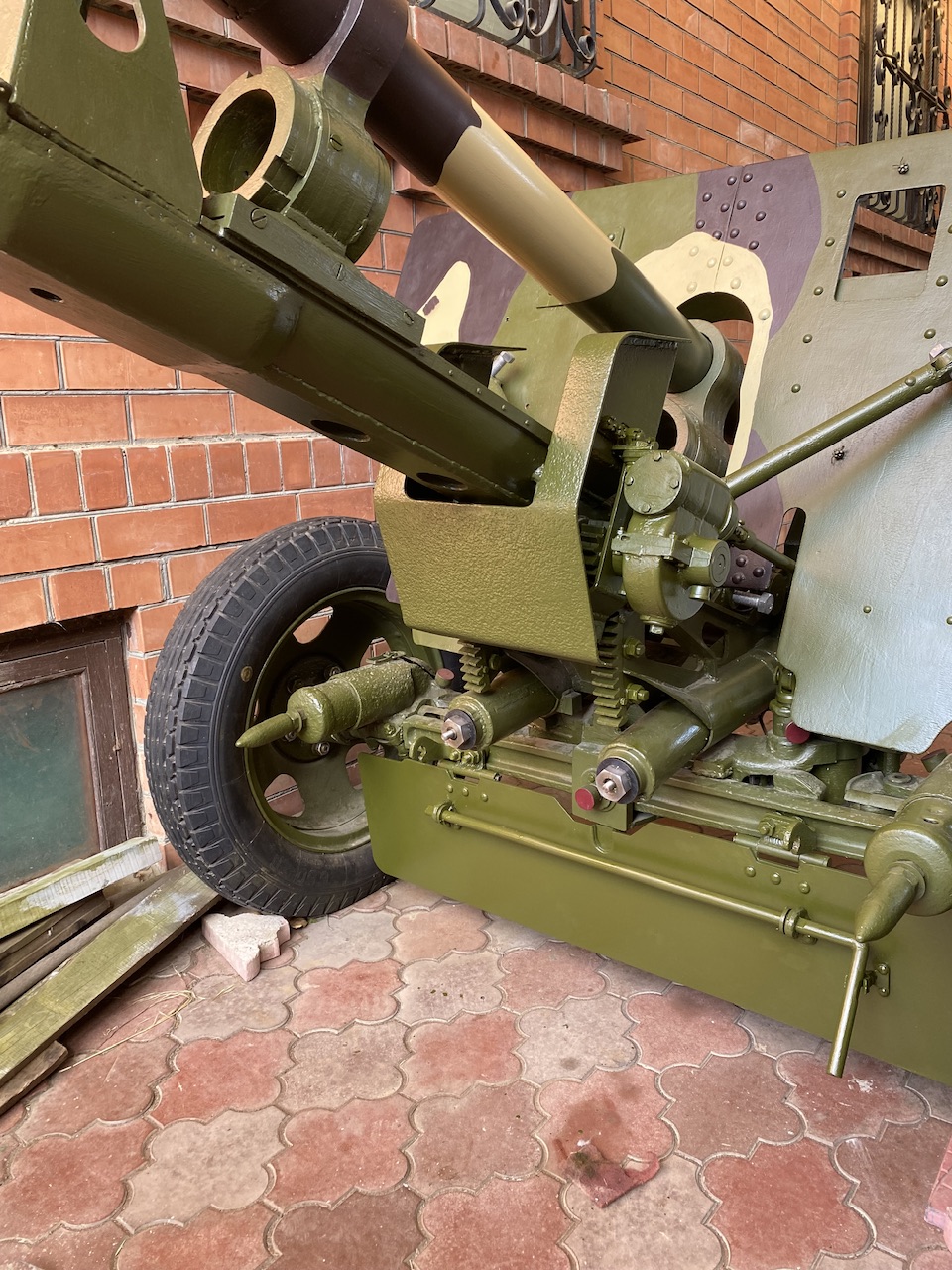

Фото проделанной работы прилагаю.

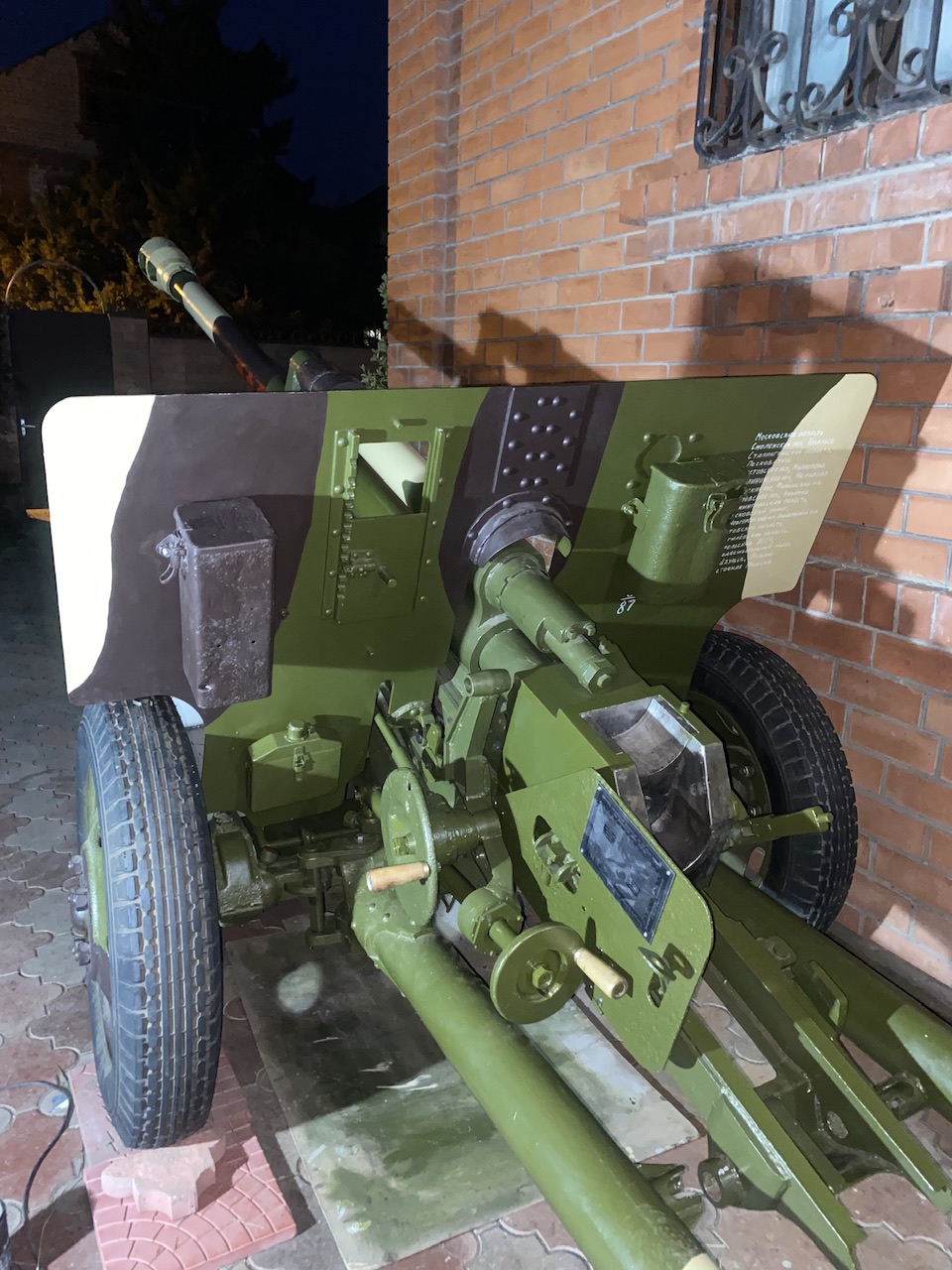

А так же, несколько фотографий общего плана)

Прикрепленные изображения

•
•
•
•
•
•

Сообщение отредактировал Maestro: 05 июня 2025 - 22:53

[Maestro]

Так же, по советам многоуважаемых форумчан, в ходе работ, абсолютно все винты были заменены на винты с прямым шлицом.

Последние два оставшихся узла, в которых могут возникнуть определенные проблемы это тело механизма по походному(на самом деле он уже изготовлен, осталось его собрать воедино и подогнать на место).

И хоботовая часть станин, из-за того, что станины от двух разных орудий, они не сводятся, как положено.

В ближайшее время по этому поводу выложу отдельный пост. А пока анонс и картинки данных деталей из «Наставления службы».

Прикрепленные изображения

•
•

[Сын Генриха]

Отличная работа,спасибо за сохранение памяти наших воинов и их вооружения.

[Maestro]

Добрый день, уважаемые читатели.

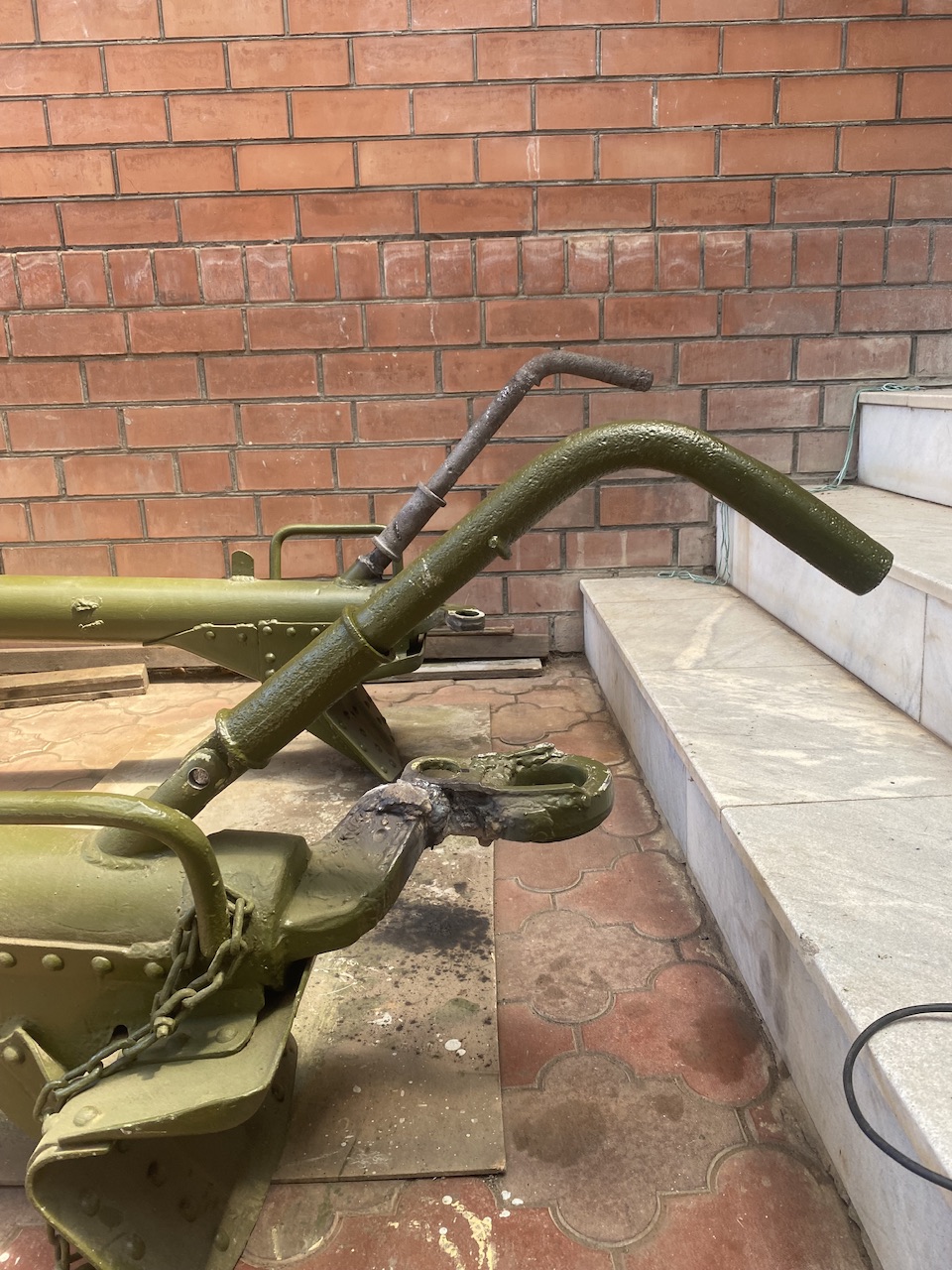

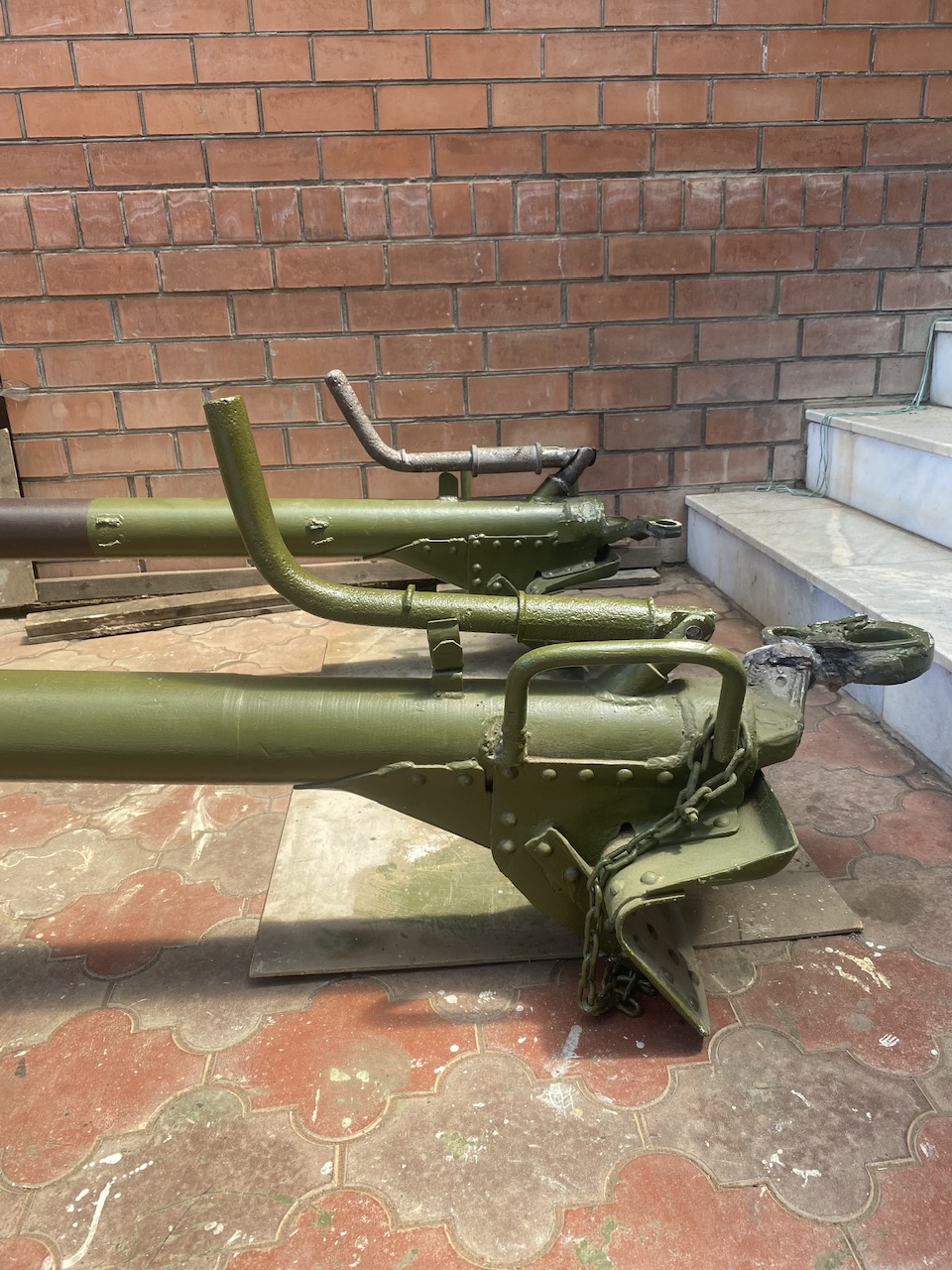

Сегодня были полностью восстановлены оба правила станин, они же ручки развода станин. Обе ручки с фурнитурой оригинальные, но от разных орудий.
Весь функционал полностью сохранен.

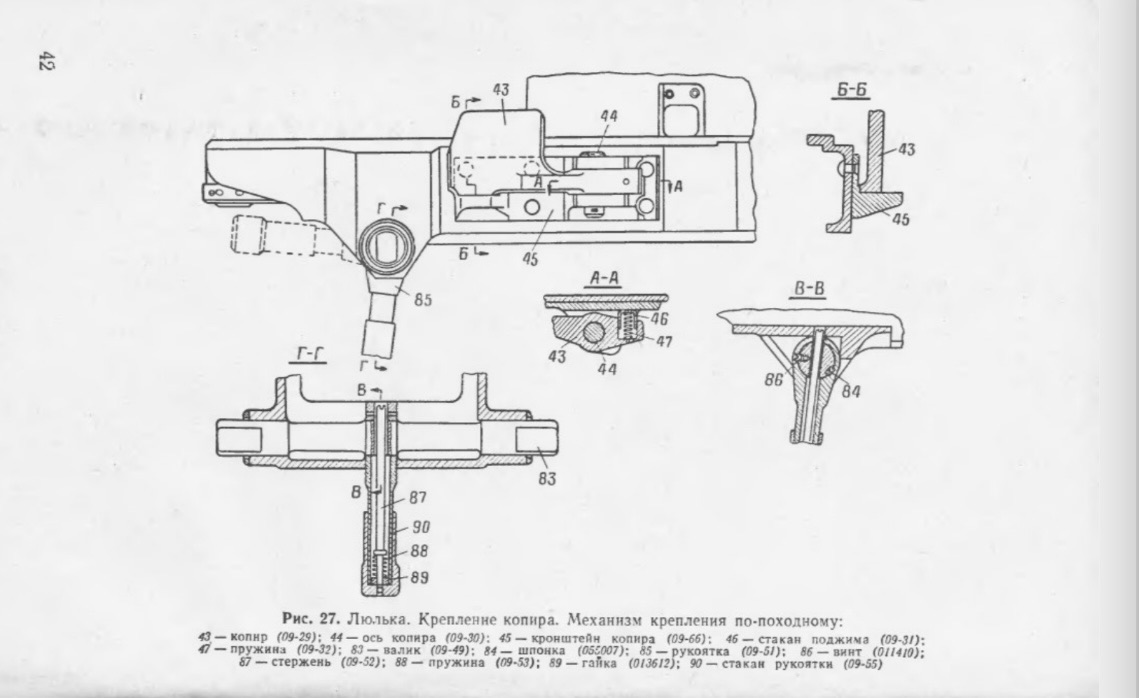

Интересно то, что наши станины достаточно раннего выпуска, на более поздних орудиях, правила выполнялись совершенно по другому, и стопорились, не благодаря ограничительным трубкам, которые достаточно плотно насаживаются на кронштейны правил, а с помощью засова, корпуса стопора и кольца (детали № 47, 50, 52 в книге), как это показано на стр. 87 «Руководства службы».

Так же, сегодня была переварена правая шворневая лапа, теперь станины полностью сводятся и еще одна сложная задача осталась позади.

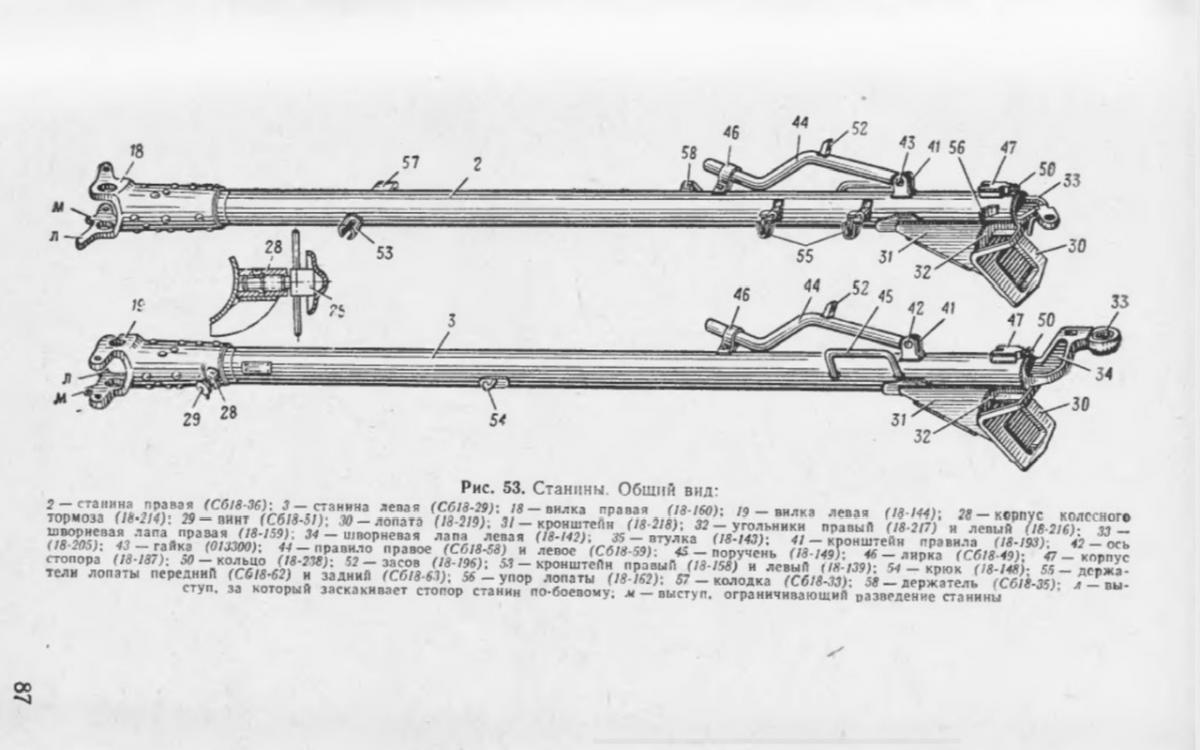

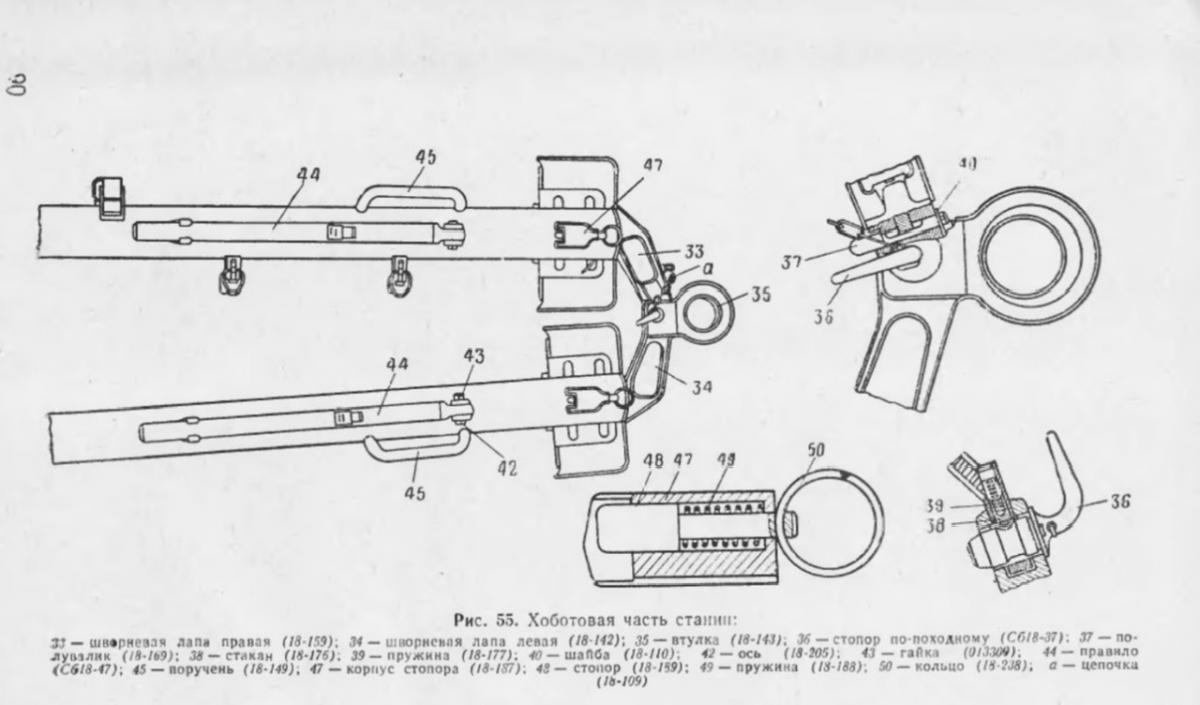

Фото правил и страницы из наставления прилагаю.
Продолжение следует…

Прикрепленные изображения

•
•
•
•

[Maestro]

Здравствуйте!

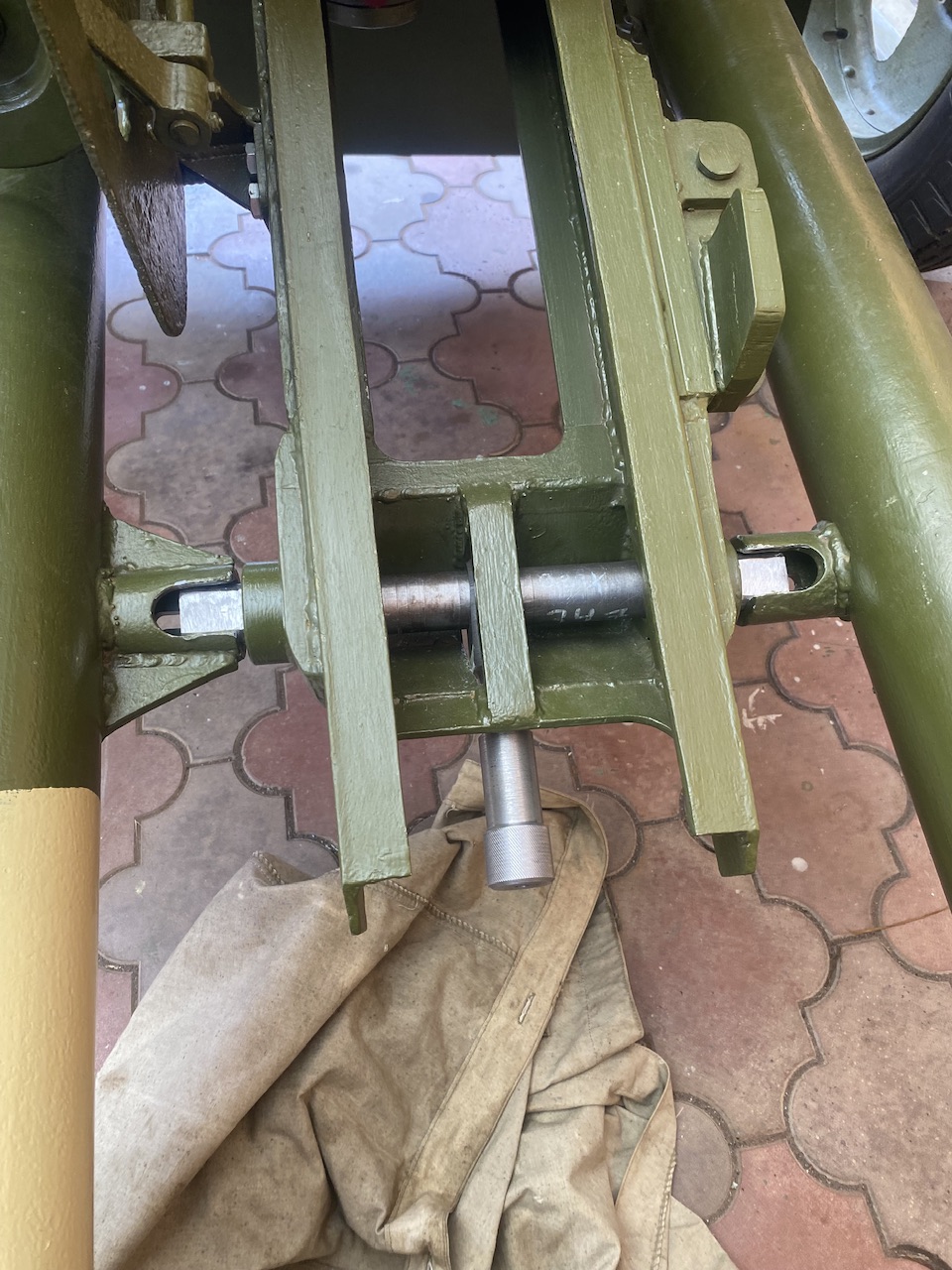

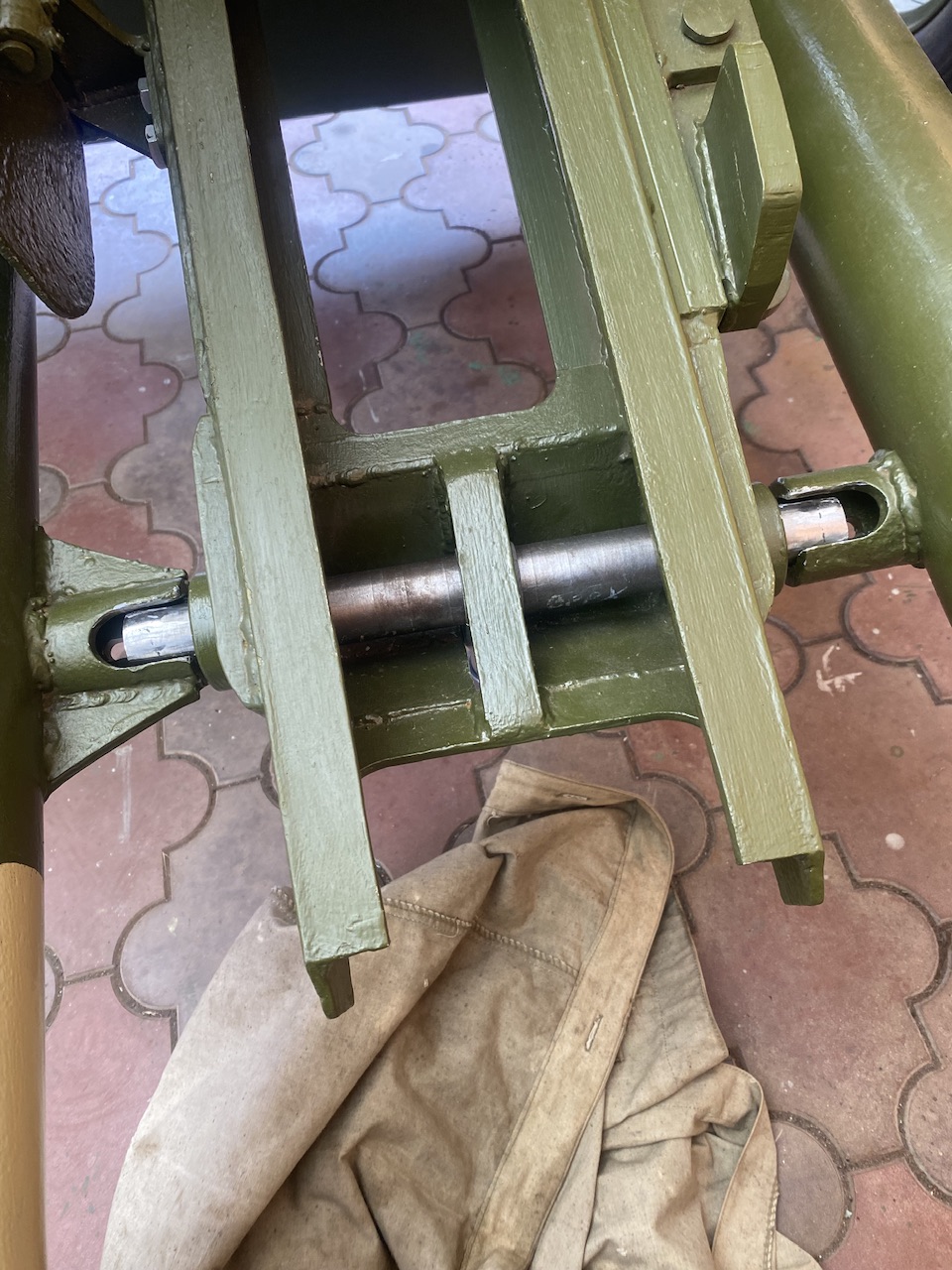

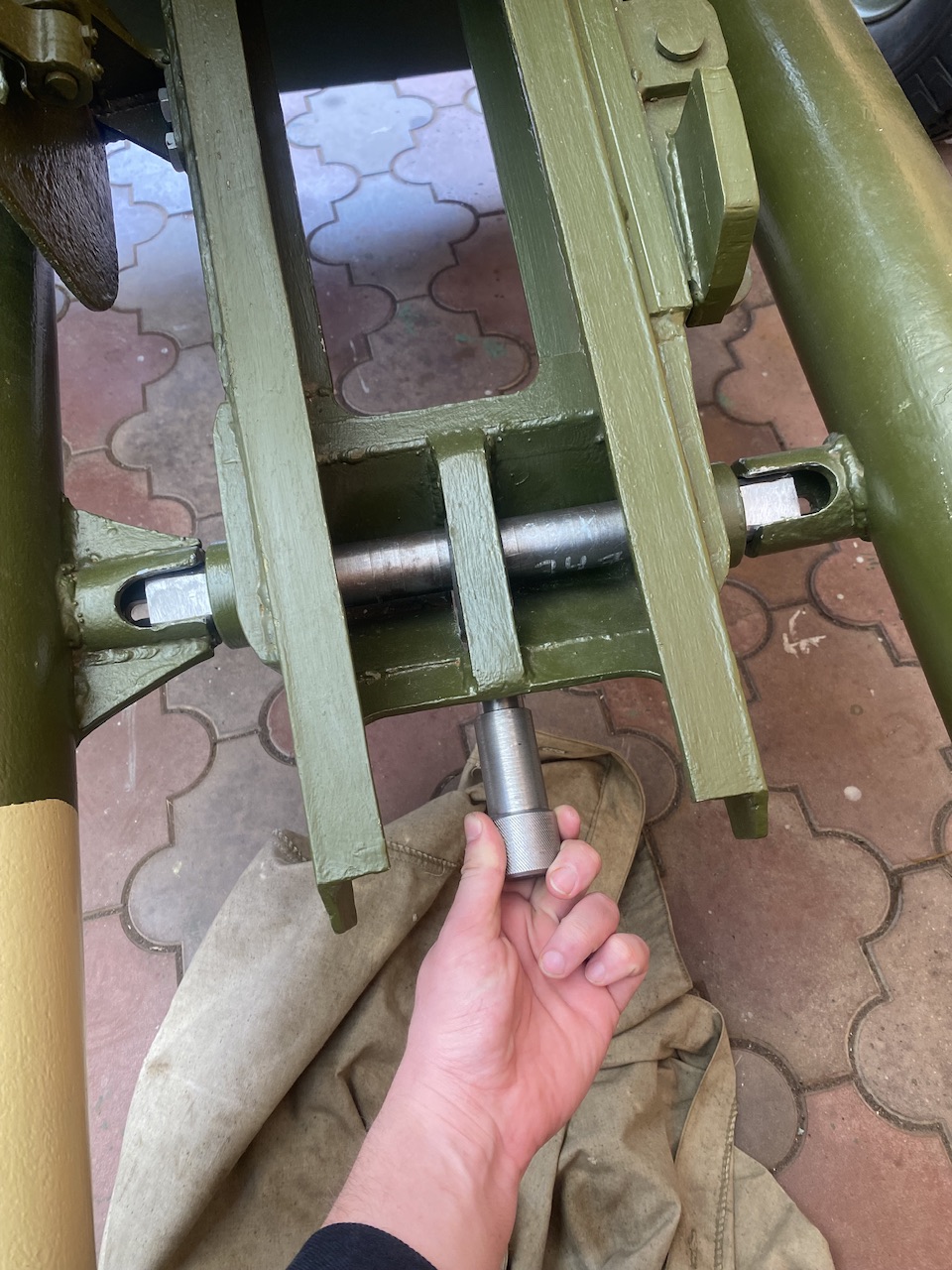

Сегодня был полностью закончен механизм по-походному.
Ранее было изготовлено его место на люльке, а сегодня и сам механизм занял свое место.
Механизм достаточно простой и особых проблем с его изготовлением не было.
Принцип работы данного устройства следующий. Механизм представляет из себя стопор крепления качающейся части люльки, находящийся в её задней части. В станинах есть ответные приливы, в которые входит под определенным углом стопор, обладающий валиком с сегментными срезами, после попадания стопор проворачивается и фиксирует всю конструкцию.

Самая страшная, потенциальная проблема, с которой мы могли столкнуться, это выработка на приливах станин, и то, что станины от двух разных орудий.
Сначала перспективы, мягко говоря, были далеко нерадужными. Но после того, как хоботовая часть станин была восстановлена и шворневые лапы обеих станин стали попадать друг в друга, все стало работать, как нужно.

Видеоотчет прилагаю.

Работа хоботовой части станин ЗИС-3.
https://vk.com/wall382722323_722

Работа механизма по-походному орудия ЗИС-3.
https://vk.com/wall382722323_723

А так же фотоотчет.
Продолжение следует…

Прикрепленные изображения

•
•
•

[Maestro]

Всем доброго дня!

Хоть наш проект еще не закончен на 100%, и нам есть к чему стремиться

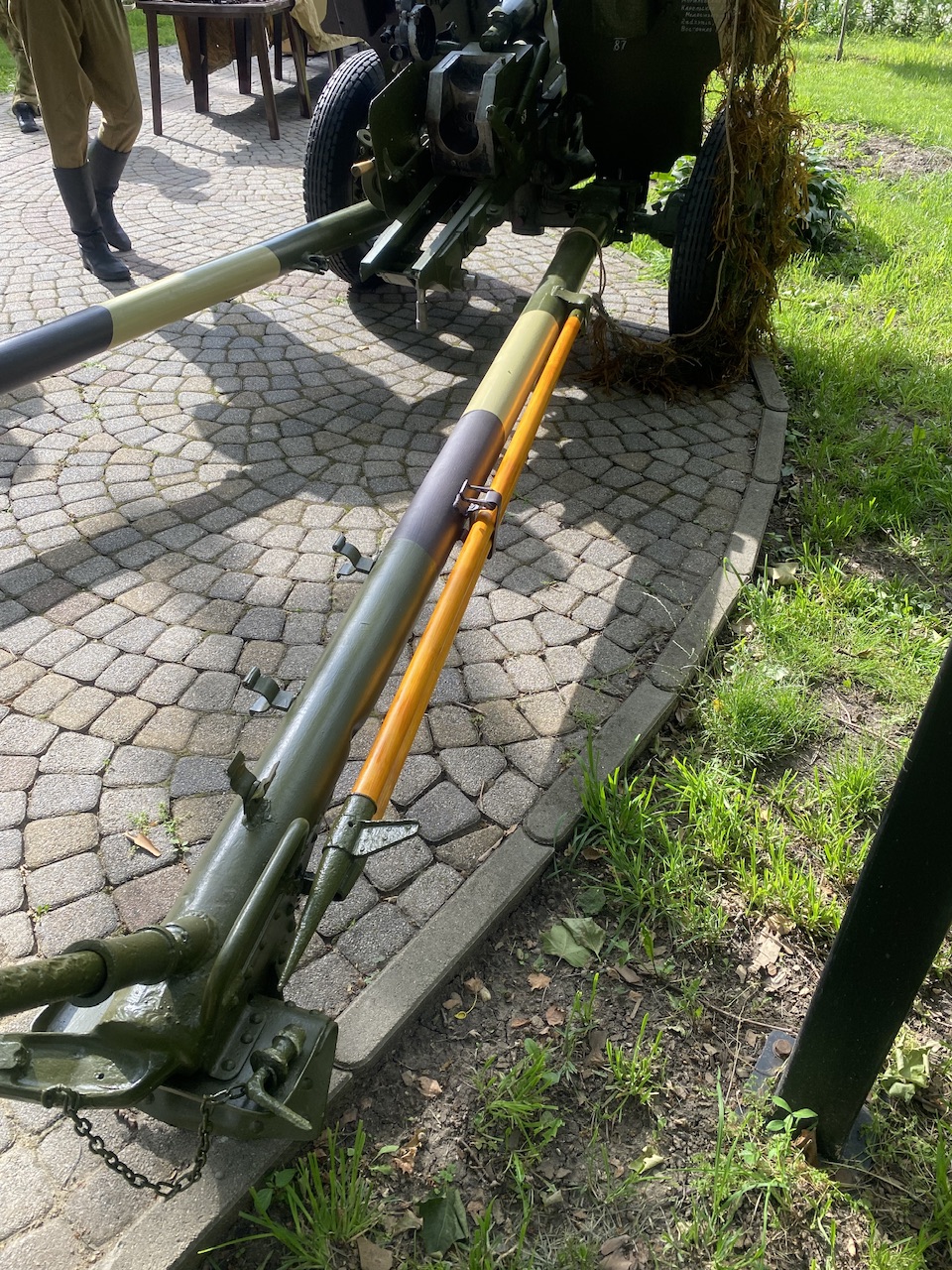

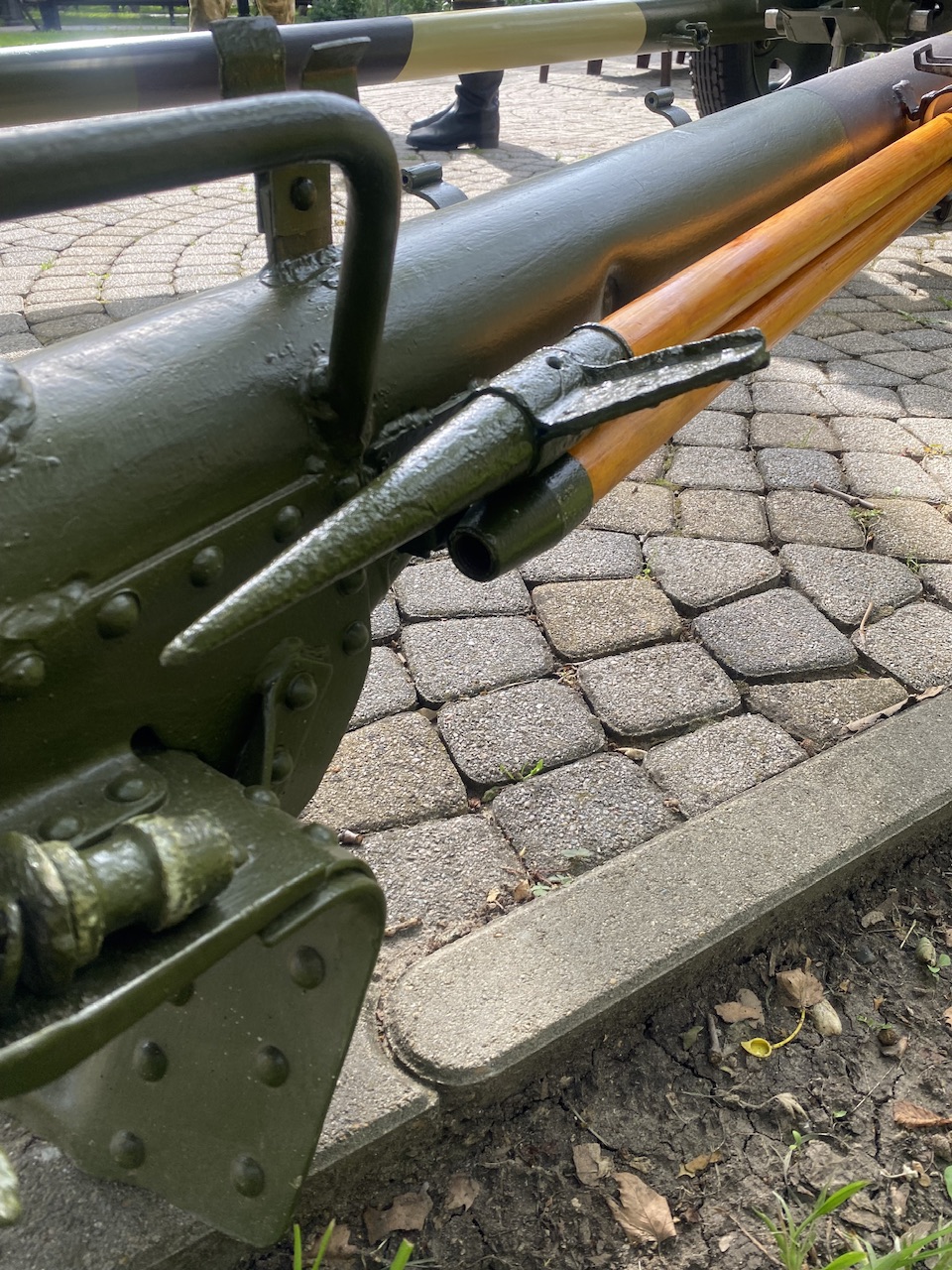

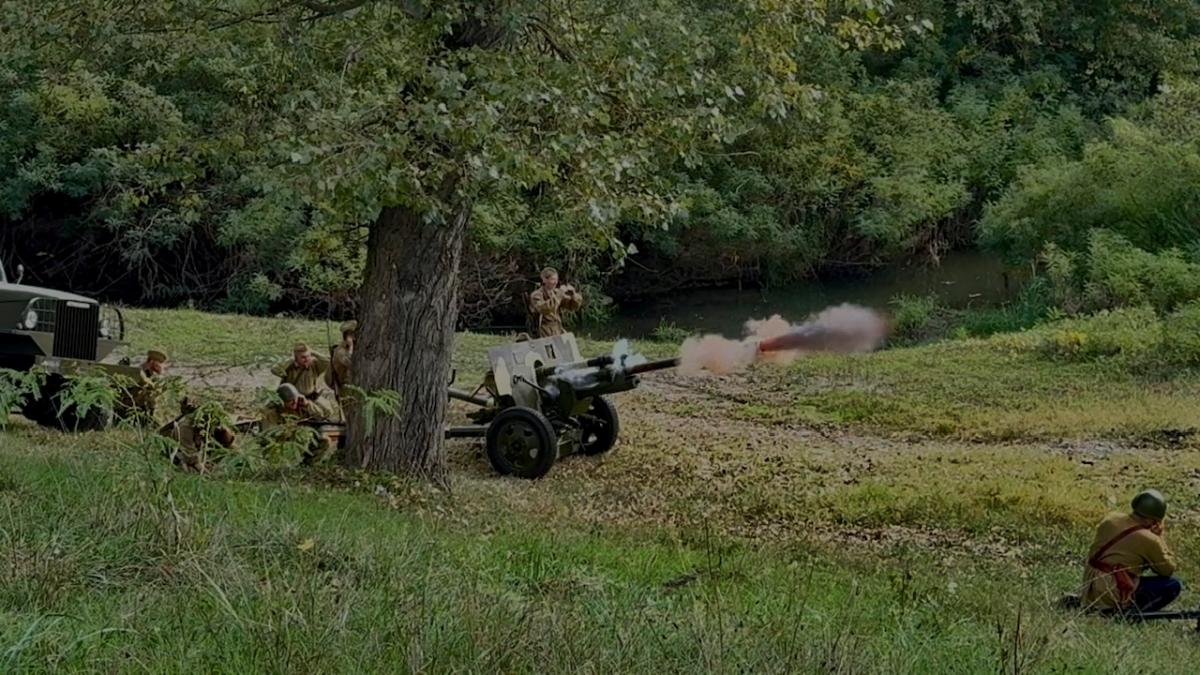

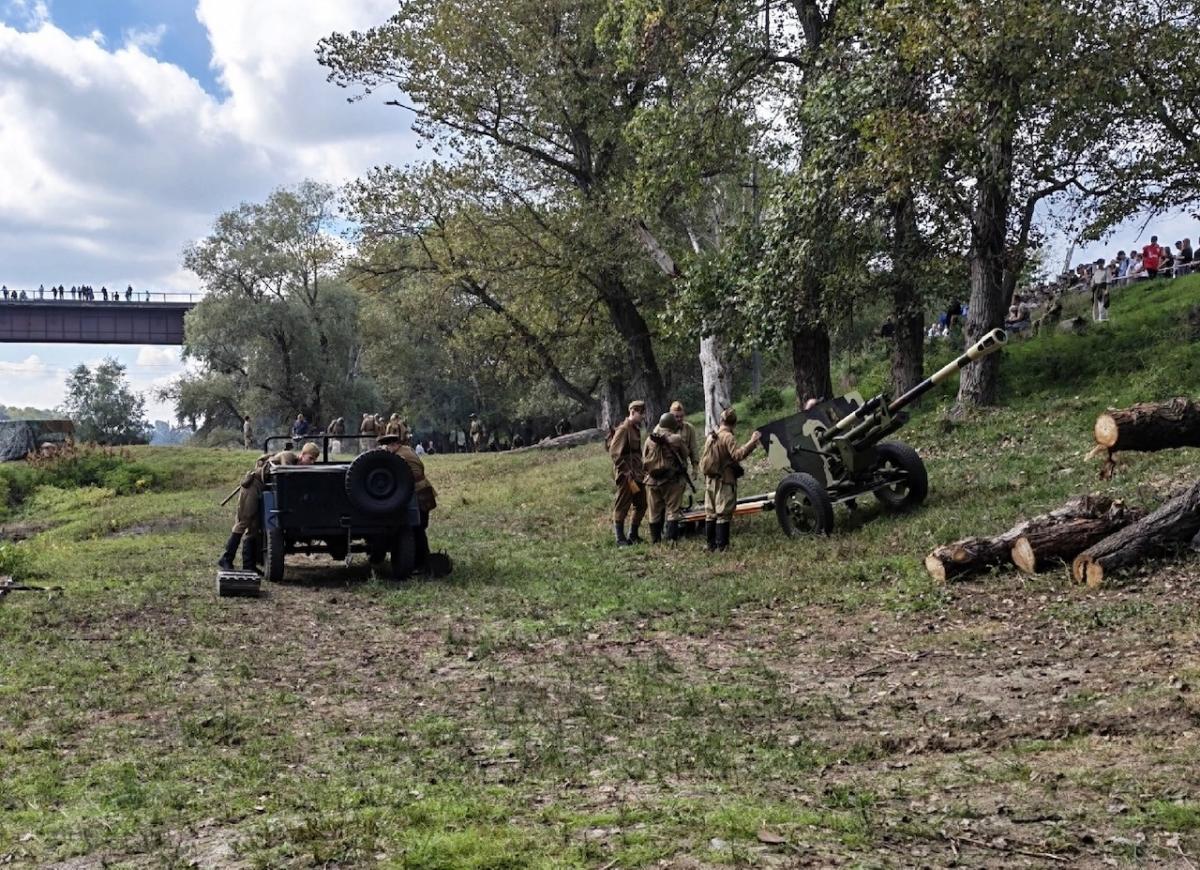

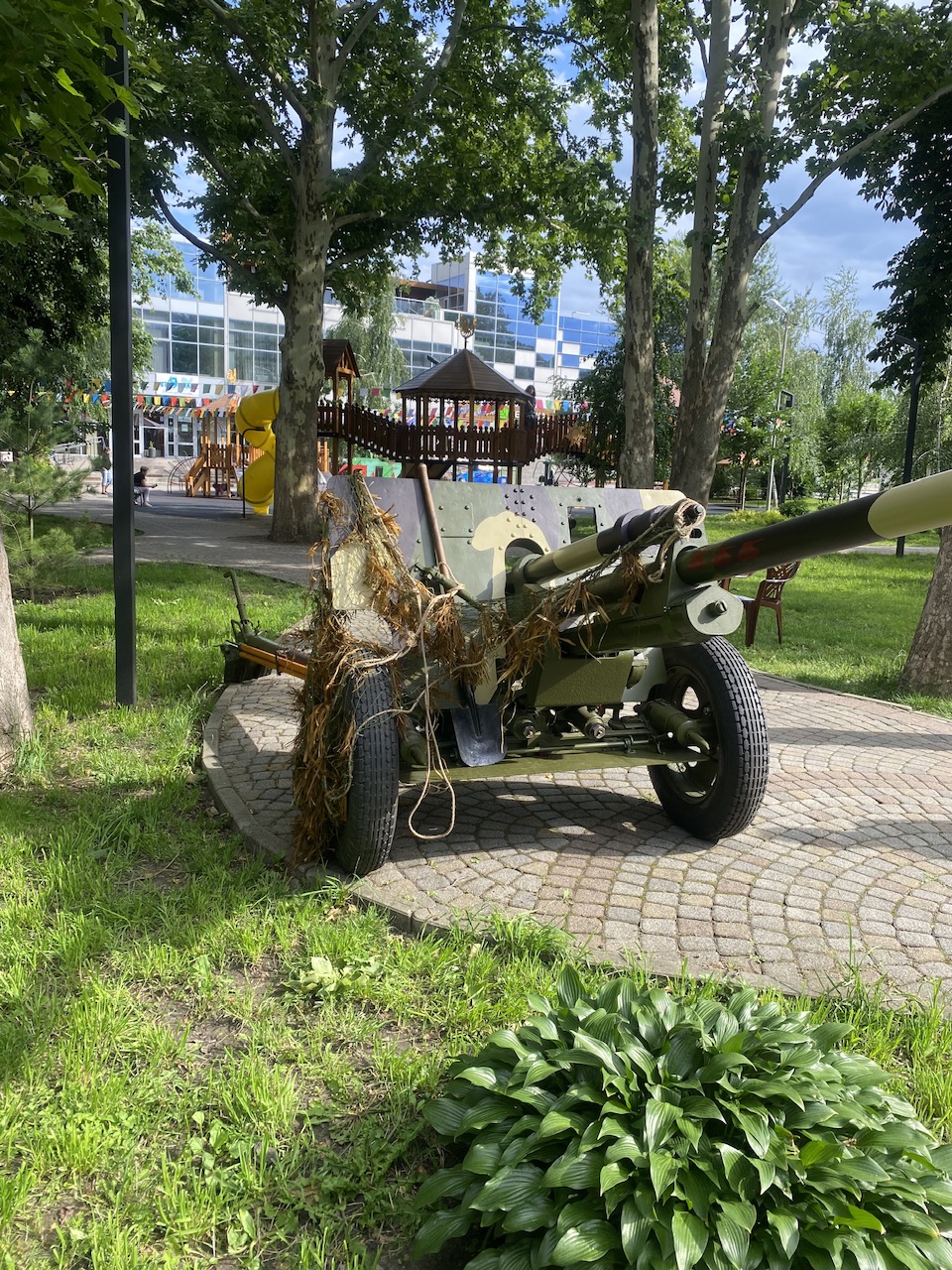

Мы все же сегодня дебютировали на местном мероприятии. Наша Зося выступала в качестве экспоната) Ребятам и зрителям, надеемся, понравилось.

О продолжении нашего строительства, следите в дальнейших постах…

Прикрепленные изображения

•
•

[Maestro]

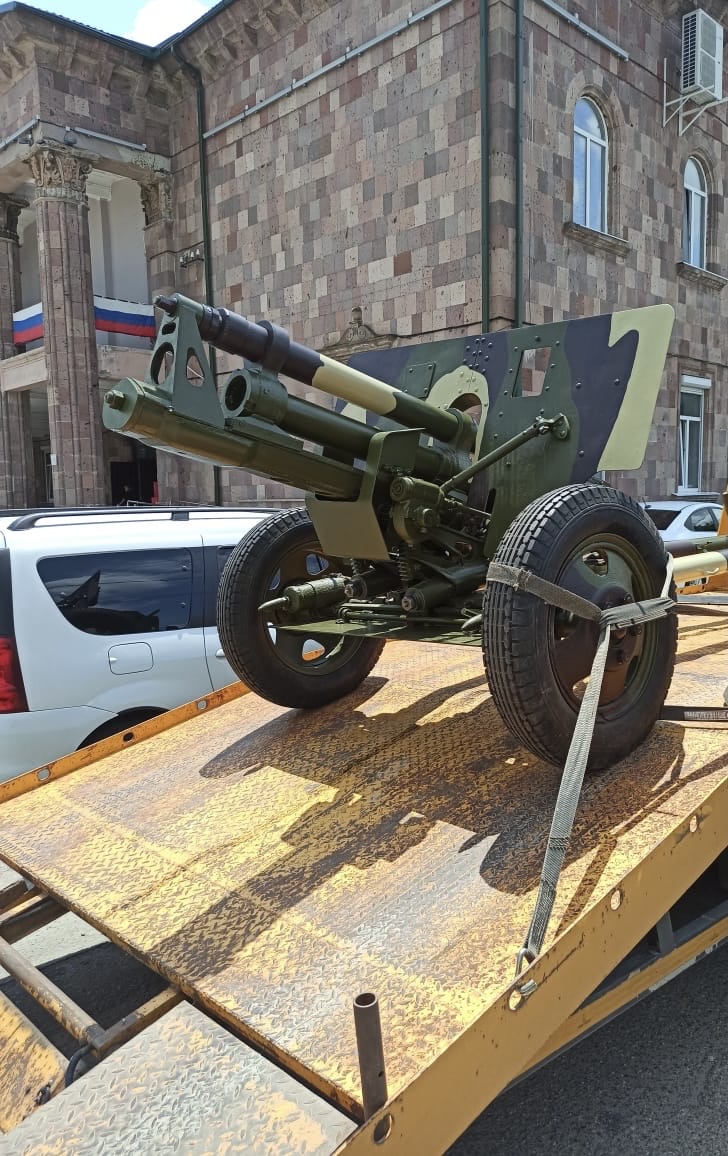

Ну и для тех, кто интересовался, как же все-таки мы добирались до данного мероприятия.
