Всем здравия!

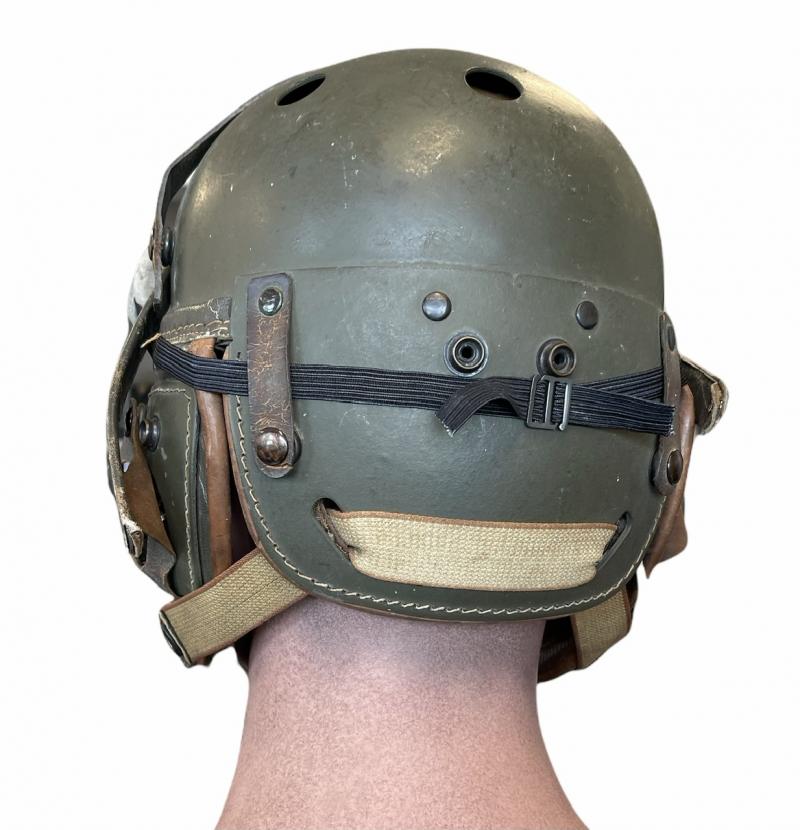

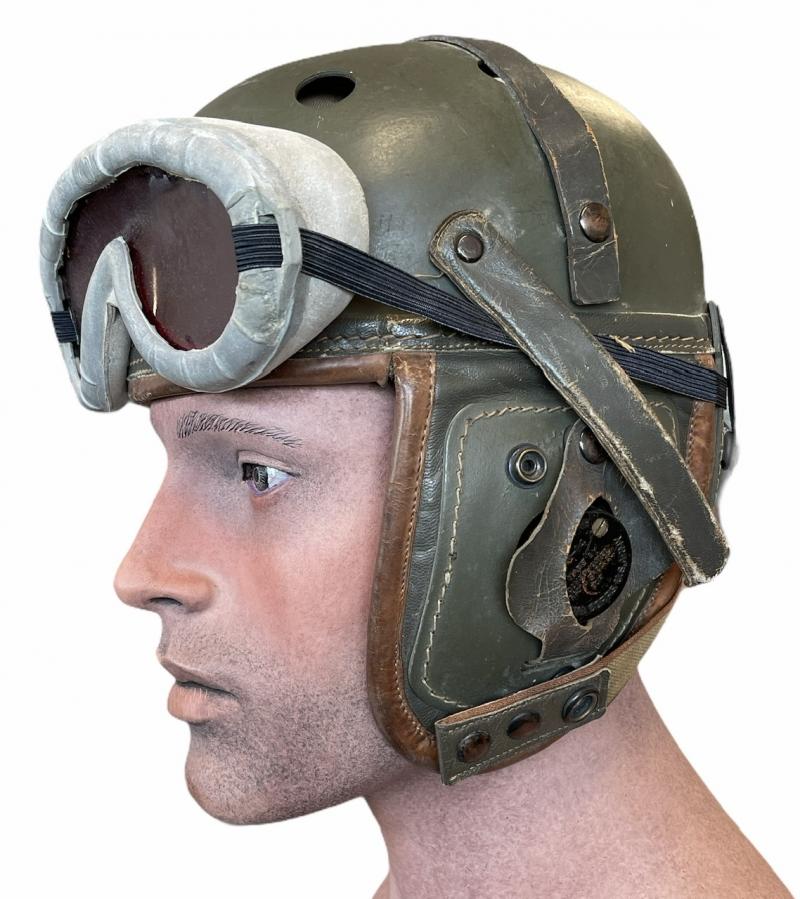

Интересуют размеры данного шлема, хотя бы внешние.

Может есть у кого такой?

Прикрепленные изображения

•
•
•

Сообщение отредактировал Mister Valdemar: 04 октября 2026 - 02:07

[lisasever]

Добрый день.

Перерыл всю имеющуюся литературу, но именно чертежей с размерами не нашел.

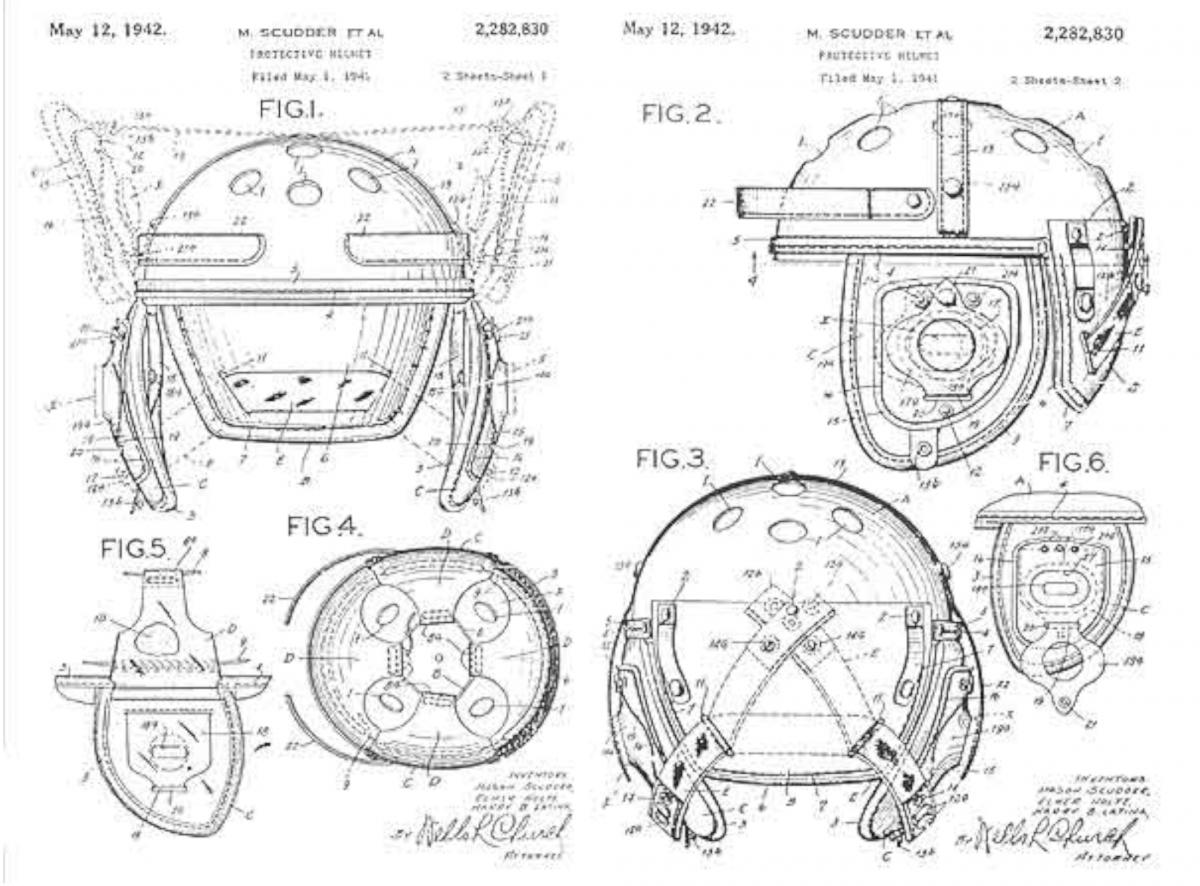

Только такой план. Пожалуй, если за диаметр шлема взять какой-то условный размер.

то, масштабируя, с достаточной точностью, можно высчитать и всё остальное.

В качестве ориентира можно использовать диаметр кнопок, которые хорошо видны на

фотографиях

Надо вот эту книгу найти.

THE U.S. TANKER HELMET WWI - WWII 1917 - 1946. A History Through Time

Прикрепленные изображения

•
•

Сообщение отредактировал lisasever: 04 октября 2026 - 16:43

[lisasever]

Условность таких расчётов связана с тем, что шлемы выпускались разных размеров.

И в этом есть свои плюсы, нивелирующие возможные погрешности.

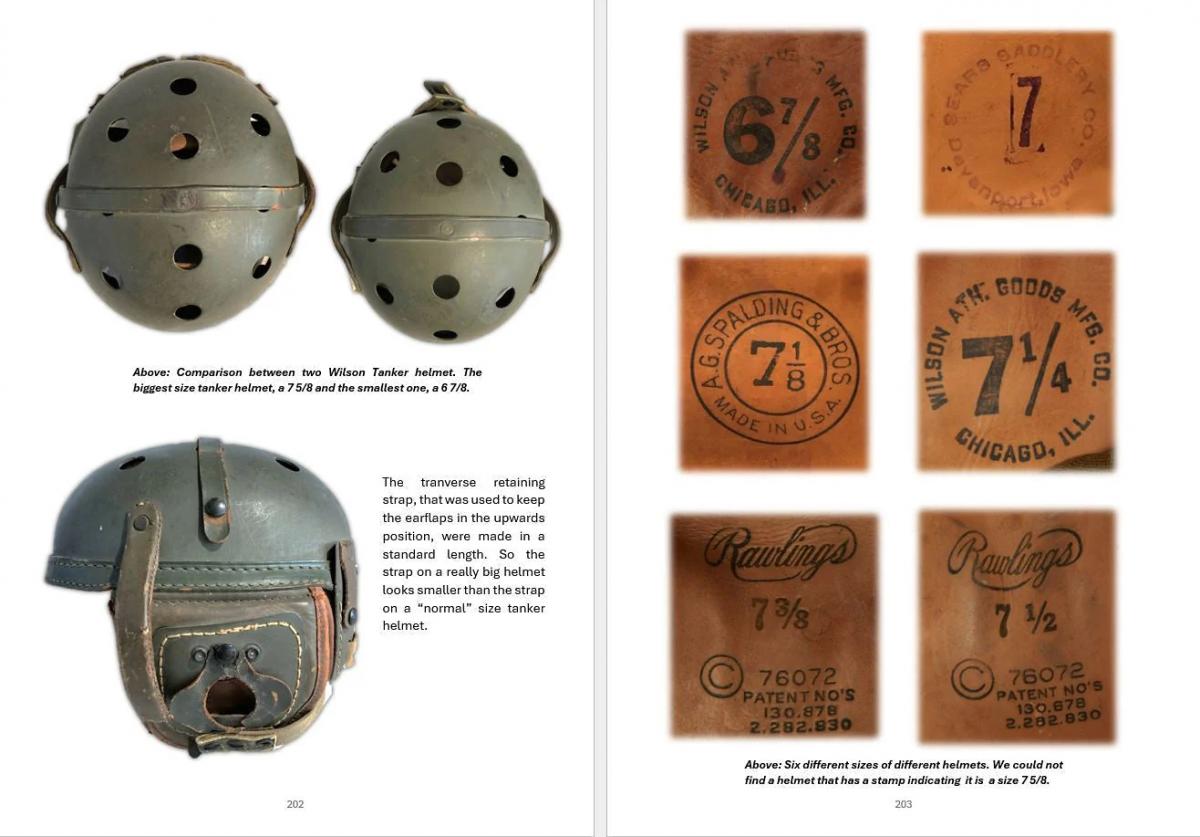

Страница из книги.

Обозначения размеров и сравнение габаритов шлемов самого большого и самого маленького.

Прикрепленные изображения

•

Сообщение отредактировал lisasever: 04 октября 2026 - 19:08

[Markgraf]

WPG делает отличные шлемы.

[Mister Valdemar]

Спасибо!  Примерно нашел, но конечно копировать с натуры было бы лучше. Патент с этими картинками нашел, размеров нет.

Вот что нашел:

Размеры M1938 Tanker Helmet (из оригиналов) Элемент Размер Вентиляционные отверстия 10 шт., диаметр ~1,8 см, в шахматном порядке Эластичный ремень (затылок → ушные клапаны) 37 × 2,5 см Кожаный ремень поверх купола 30 × 1,5 см (длина зависит от размера шлема) Боковые лепестки подвески ширина 10 см Передний и задний лепестки подвески ширина 15 см Кожаные держатели на затылочной части 5,5 × 1,5 см Концы эластичного ремня (кожаные) 10 × 2,5 см Толщина войлока в ушных клапанах ~5 мм Вес 490–518 г Размеры (окружность головы) 5 размеров: 7, 7⅛, 7¼, 7⅜, 7½ (≈55,6–60 см) Что важно знать про габариты самой оболочки

В патенте и мануалах наружные габариты купола не указаны — только размер головы, под который подбирается шлем. Но из практики реконструкторов и коллекционеров известны примерные параметры для размера 7⅜ (59 см): world-war-helmets.com +1

• Длина шлема (спереди назад, с ушными клапанами) — ~28–30 см
• Ширина (между ушными клапанами) — ~24–25 см
• Высота (от основания до верхушки купола) — ~14–15 см
• Затылочный щиток — ширина перекрывает зазор между ушными клапанами, кривизна по длине и поперёк повторяет форму шеи

кому интересно.

https://www.world-wa...-tankiste-M1938
